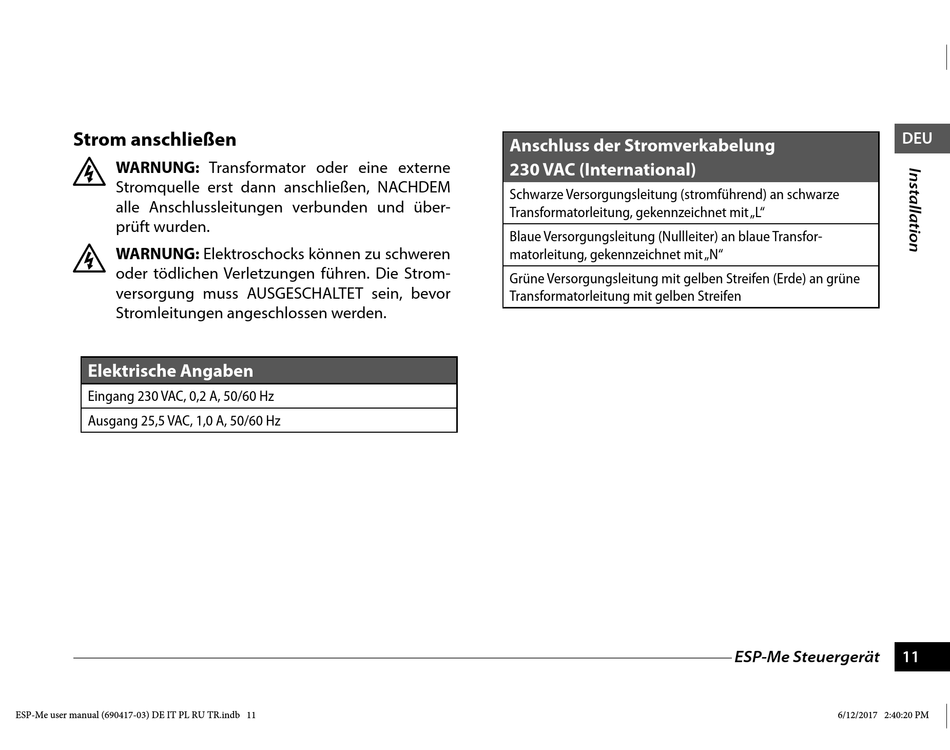

Strom anschließen
c c
WARNUNG: Transformator oder eine externe
Stromquelle erst dann anschließen, NACHDEM
alle Anschlussleitungen verbunden und über-
prüft wurden.
c c
WARNUNG: Elektroschocks können zu schweren
oder tödlichen Verletzungen führen. Die Strom-
versorgung muss AUSGESCHALTET sein, bevor
Stromleitungen angeschlossen werden.

Elektrische Angaben

Eingang 230 VAC, 0,2 A, 50/60 Hz
Ausgang 25,5 VAC, 1,0 A, 50/60 Hz

Anschluss der Stromverkabelung

230 VAC (International)
Schwarze Versorgungsleitung (stromführend) an schwarze
Transformatorleitung, gekennzeichnet mit „L"
Blaue Versorgungsleitung (Nullleiter) an blaue Transfor-
matorleitung, gekennzeichnet mit „N"
Grüne Versorgungsleitung mit gelben Streifen (Erde) an grüne
Transformatorleitung mit gelben Streifen
DEU
11
ESP-Me Steuergerät
