Stationsnummerierung

DEU
Beschreibung feste Stationsnummerierung
Das Steuergerät ist mit Fester Stationsnummerierung
konfiguriert. Jeder Schacht kann 6 Stationsmodule
aufnehmen und die Stationsnummer für den späteren
Gebrauch reservieren, wenn ein 6-Stationen-Modul
NICHT in Schacht 2, 3 oder 4 installiert ist.
Die Stationsnummern sind standardmäßig wie folgt
zugewiesen:
Schacht 1
VT MV COM
1 2 3 4
VT MV COM

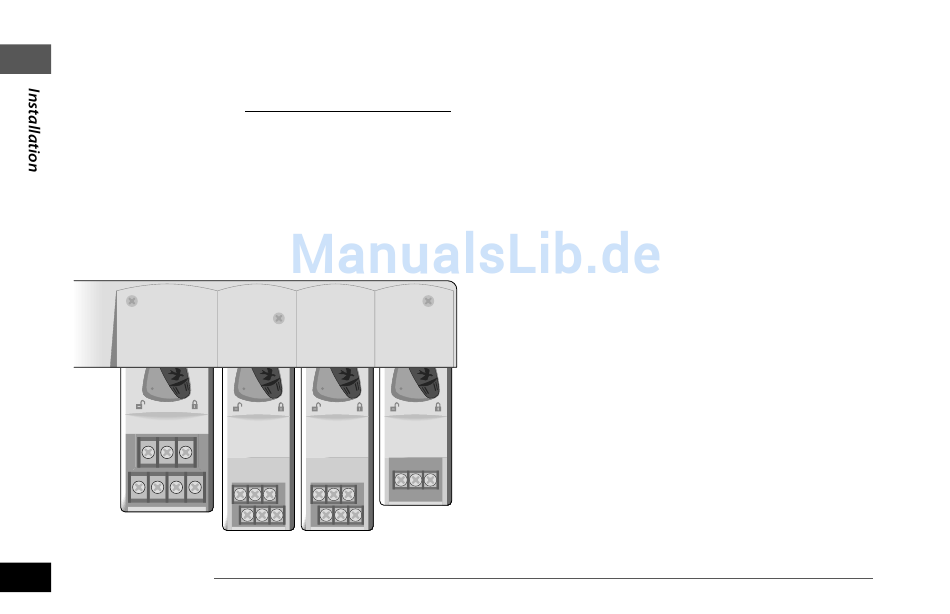

Beispiel für eine optimale Installation von 19 Stationen
14
ESP-Me Steuergerät
Schacht 2 Schacht 3 Schacht 4
5 6 7 11 12 13 17 18 19
8 9 10 14 15 16 20 21 22
Rain+Birdt Rain+Birdt Rain+Birdt

Modulkonfiguration

Beispiel einer Installation mit Lücken in der
Stationsnummerierung:
• Insgesamt sind 19 Stationen installiert.
• Das Basismodul ist in Schacht 1 installiert und
verwendet Stationen 1 bis 4.
• Ein 6-Stationen-Erweiterungsmodul ist in Schacht
2 und 3 installiert und verwendet die Stationen 5
bis 16.
• Ein 3-Stationen-Modul ist in Schacht 4 installiert
und verwendet die Stationen 17 bis 19.
Da ein 3- Stationen-Modul in Schacht 4 installiert ist,
werden nur die ersten Stationsnummern, die diesem
Schacht zugewiesen sind, verwendet und die nicht
verwendeten Nummern werden für den späteren
Gebrauch „reserviert".
b c
HINWEIS: Während des Programmierens über-
springt das Steuergerät nicht verwendete
Stationsnummern, wodurch eine Lücke in der
Stationsnummerierung entsteht.
