Hinweise zur Montage der Geräteausführung Durchstoß−Technik
Rund um die Kühlung
Eine gute Kühlung wird durch gezielten Luftstrom an den Kühlrippen erreicht.
Durch Messung der Luftgeschwindigkeit sollte die Einhaltung der geforderten Kühlung
überprüft werden. Die Messung muss an den in der Abbbildung definierten Punkten (MP)
für den Kühlkörperquerschnitt vorgenommen werden.

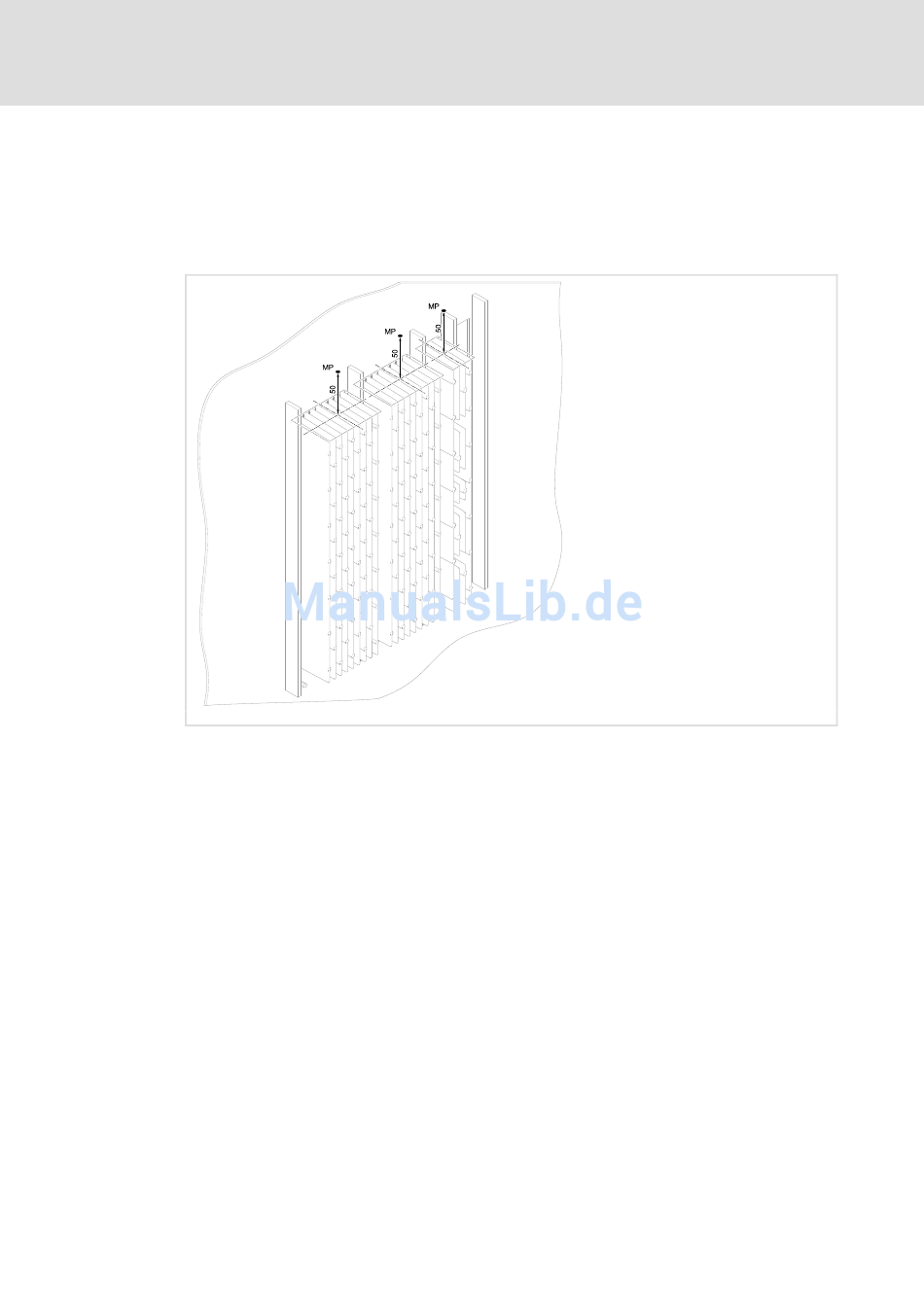

Abb. 5−3
Soll ein einzelner Lüfter mehrere Geräte kühlen, so muss dieser Lüfter die Summe aller Vo-
lumenströme zur Verfügung stellen.
I
Tipp!
Mit einem Luftkanal wird ein Berührschutz zur heißen Kühlkörperoberfläche
realisiert.
Mit einem Luftkanal kann für jedes Gerät ein ausreichender Luftstrom zur
Verfügung gestellt werden.
EDS700ACBA DE 4.0
Montage in Durchstoß−Technik (thermische Separierung)
Positionen der Messpunkte, mittig oberhalb der Kühlkörper
l
Mechanische Installation 5
