Lenze i700 Handbuch Seite 56

4 Technische Daten

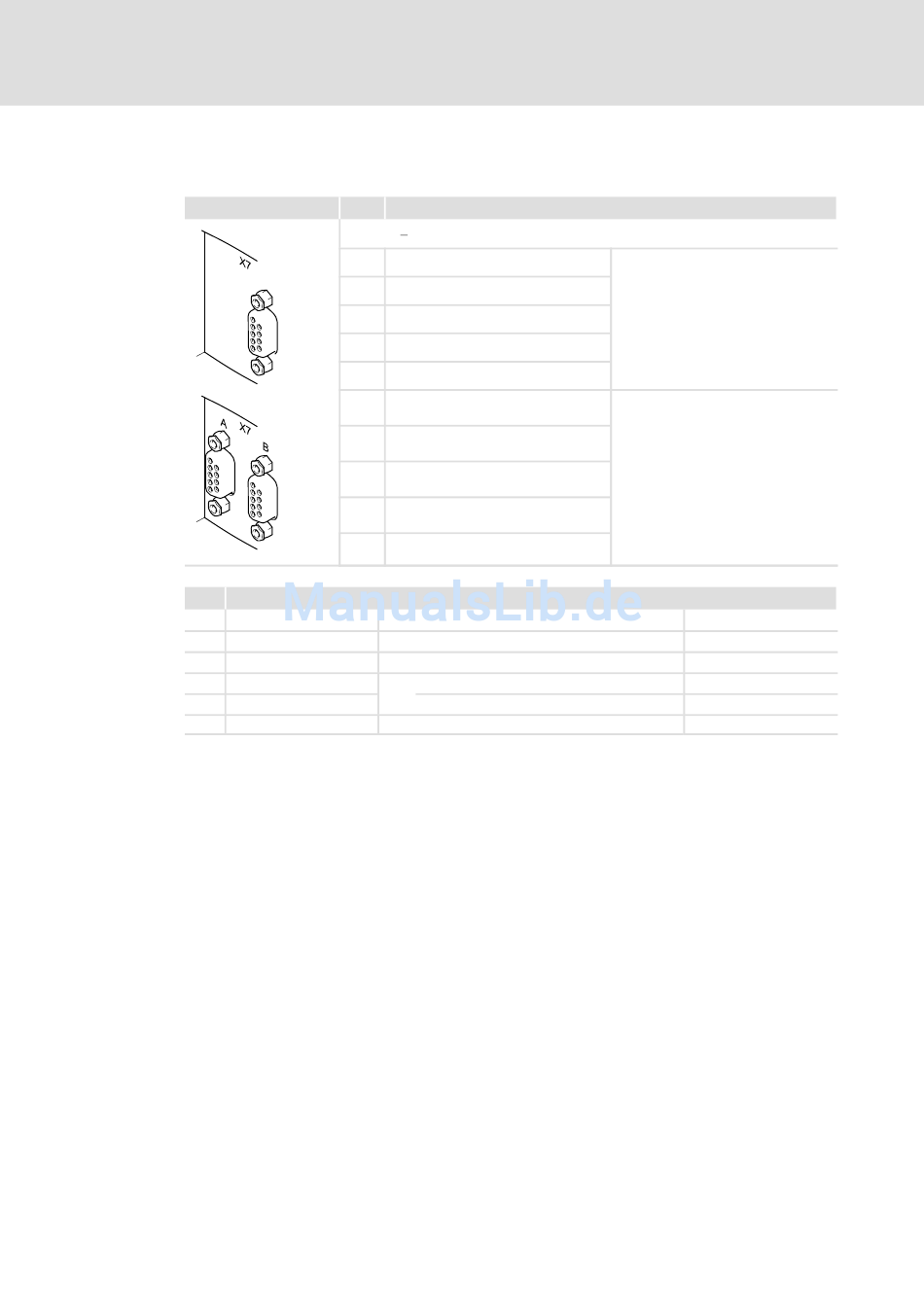

Anschlussbeschreibung
Achsmodule
Resolver
X7
X7 Elektrische Daten
Allgemein
3 n. c.
1, 2 +REF, −REF
4, 5 +COS, −COS
6, 7 +SIN, −SIN
8, 9 +KTY, −KTY
56
Pin Beschreibung
E70ACM...R
1 +REF
2 −REF
3 n. c.
4 +COS
5 −COS
6 +SIN
7 −SIN
8 +KTY
9 −KTY
"
Schirmauflage im Sub−D−Gehäuse
i700AX007 a b
Leitungslänge (Systemleitung empfohlen)
Eingangsfrequenz
Erregerspannung
Trägerfrequenz
Typ
l
Bei Einzelachs−Geräten ist dieser
Anschluss rechts unter der
Beschriftung "X7" angeordnet.
Bei Doppelachs−Geräten ist dieser
Anschluss zwei−fach vorhanden. Die
Zuordnung zu den Achsen erfolgt
über die Kennzeichnung "A" bzw. "B".
max. 50 m
max. 250 kHz
10 V
SS
4 kHz, fest
KTY 83−110
EDS700ACBA DE 4.0
