5 Mechanische Installation
Hinweise zur Montage der Geräteausführung Durchstoß−Technik
Montage in Durchstoß−Technik (thermische Separierung)
5.4 Hinweise zur Montage der Geräteausführung Durchstoß−Technik
Bei kompakt ausgeführten Schaltschränken muss die Abführung der Verlustleistung be-
sonders beachtet werden.
Mit der Geräteausführung Durchstoß−Technik (E70ACxxD...) werden die Kühlkörperverlu-
ste von den übrigen Geräteverlusten separiert und können aus dem Schaltschrank abge-
führt werden. Dadurch kann die Innenraumtemperatur des Schaltschranks gesenkt
werden. Die thermische Belastung sämtlicher Komponenten wird reduziert und die Zuver-
lässigkeit der Anlage wird verbessert.

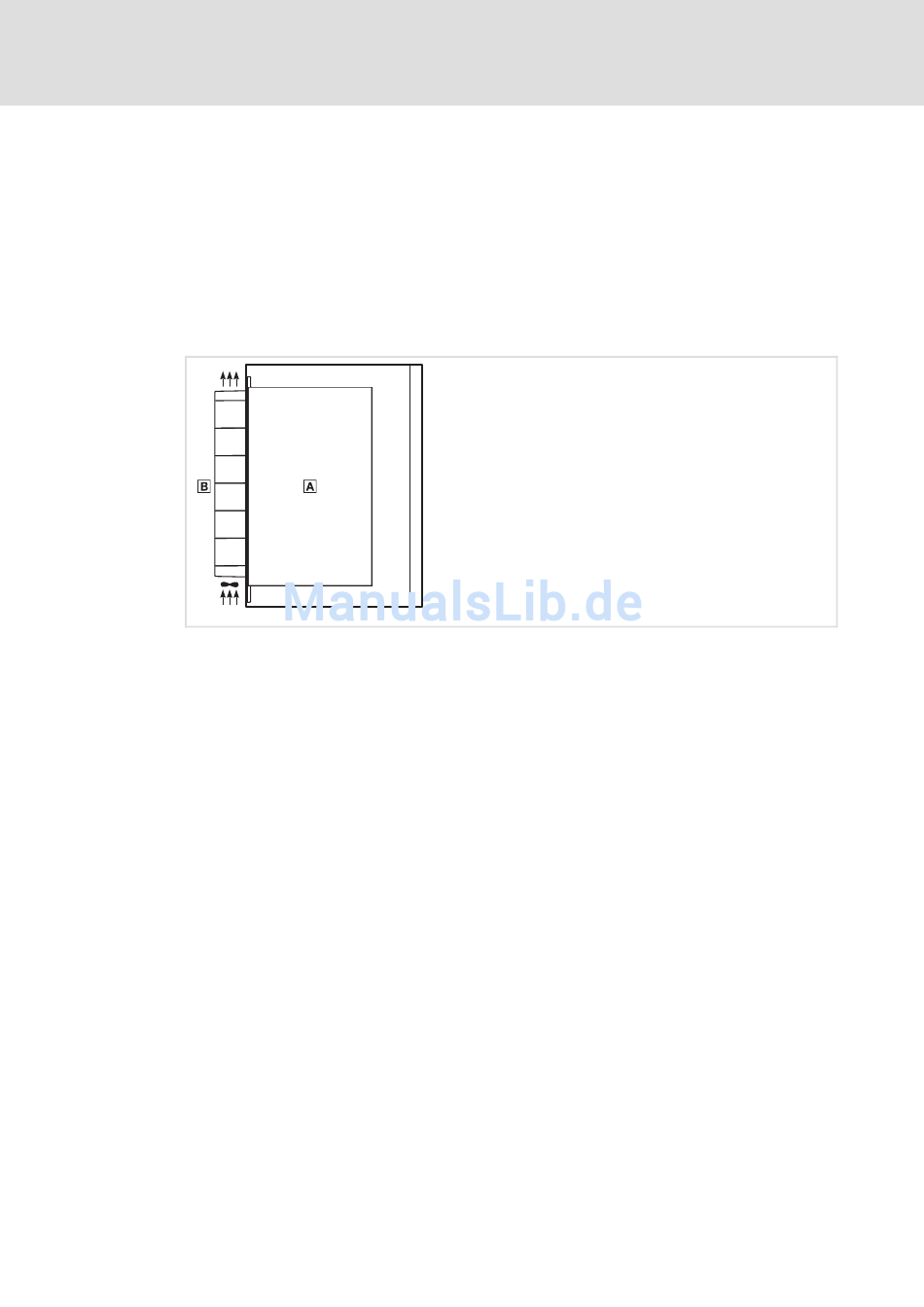

Abb. 5−2
78
Prinzipielle Anordnung der themischen Separierung mit der Durchstoß−Technik
0
Anriebsregler im Schaltschrank
1
Kühlkörper separiert vom Schaltschrankvolumen
l
