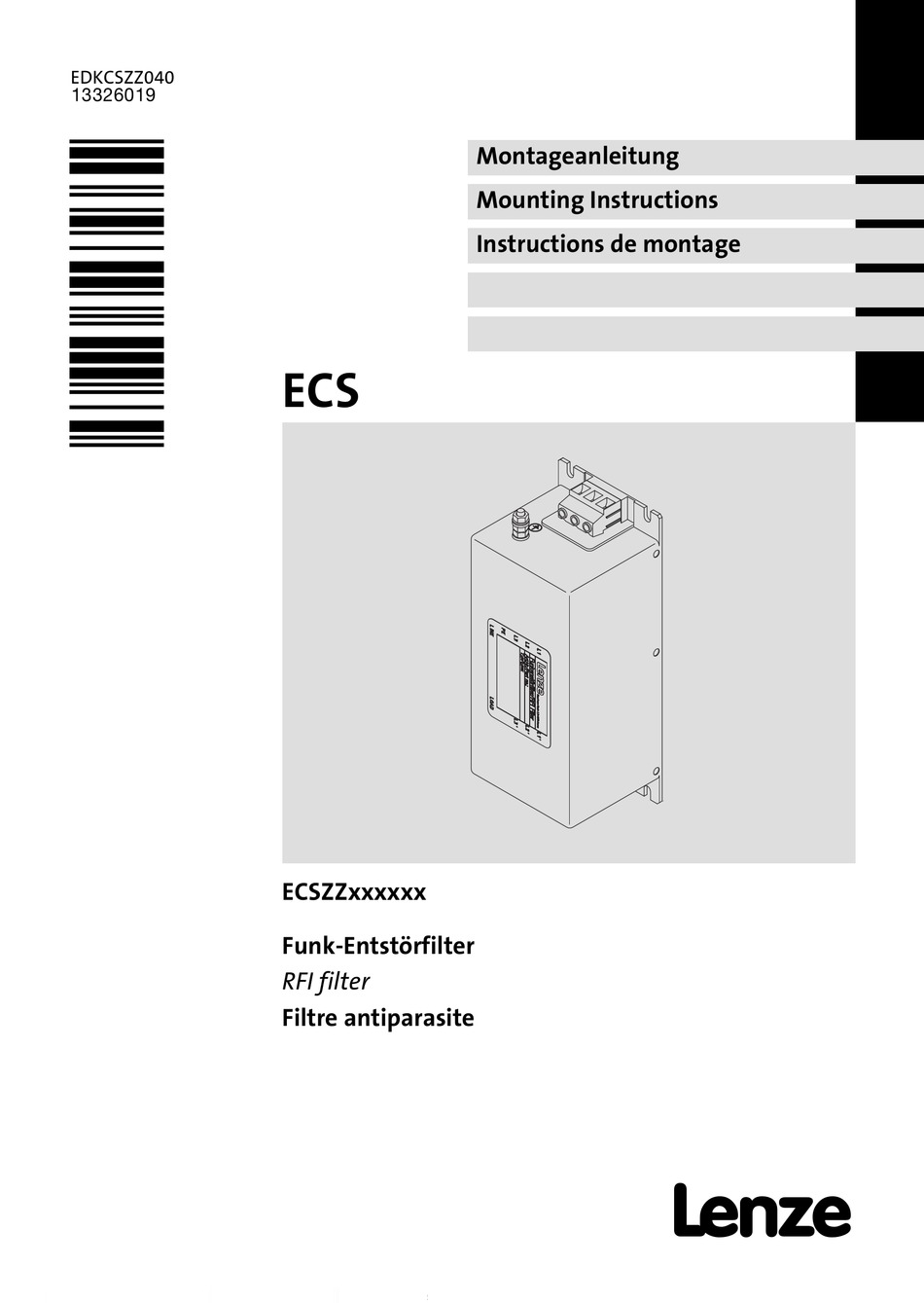

- Seite 1 EDKCSZZ040 .A]4 Montageanleitung Mounting Instructions Instructions de montage ECSZZxxxxxx Funk−Entstörfilter RFI filter Filtre antiparasite...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
-
Seite 3: Inhaltsverzeichnis
........... EDKCSZZ040 DE/EN/FR 3.1... -
Seite 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Dokumentationen und Software−Updates zu weiteren Lenze Produkten finden Sie im Internet im Bereich "Services & Downloads" unter http://www.Lenze.com EDKCSZZ040 DE/EN/FR 3.1... -
Seite 5: Dokumenthistorie
Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache verwendet. UR−Warnhinweise Textauszeichnung Programmname » « PC−Software Zum Beispiel: »Engineer« Symbole Seitenverweis Verweis auf eine andere Seite mit zu- sätzlichen Informationen Zum Beispiel: 16 = siehe Seite 16 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 6: Verwendete Hinweise
Tod oder schwere Verletzungen zur Folge haben kann, wenn nicht die entsprechenden Maßnahmen getroffen werden. Gefahr von Sachschäden Hinweis auf eine mögliche Gefahr, die Sachschäden zur Stop! Folge haben kann, wenn nicht die entsprechenden Maß- nahmen getroffen werden. EDKCSZZ040 DE/EN/FR 3.1... - Seite 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 8: Sicherheitshinweise
Anwendung überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungsvorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Seite 9: Restgefahren
Mögliche Folgen: Tod oder schwere Verletzungen beim Berühren des Gerätes im Fehlerfall. ƒ Schutzmaßnahmen: Die in der EN 61800−5−1 geforderten Maßnahmen umsetzen. ƒ Insbesondere: – Festinstallation – PE−Anschluss normgerecht ausführen (PE−Leiterdurchmesser ³ 10 mm oder PE−Leiter doppelt auflegen) EDKCSZZ040 DE/EN/FR 3.1... - Seite 10 ƒ The filter exceeded the voltage allowed after a view seconds during the ƒ Capacitor Discharge Test, Section 37, of UL 1283. Bleeder resistors may be necessary in the end−product to comply with the applicable end−product requirements. EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 11: Produktbeschreibung
Produktbeschreibung Lieferumfang Produktbeschreibung Lieferumfang Anzahl Beschreibung Filter Montageanleitung Übersicht ECSZZ020_001A Position Beschreibung PE−Anschlussbolzen Netzanschluss (L1 ... L3) Anschluss zum Versorgungsmodul ECSxE... (L1’ ... L3’) Typenschild EDKCSZZ040 DE/EN/FR 3.1... -
Seite 12: Identifikation
Produktbeschreibung Identifikation Identifikation Hans-Lenze-Straße 1, D-31855 Aerzen Art.Nr./Part no.: Typ/type: ECSZZ002 Abb. 1 Typenschild Typenschlüssel Produktreihe Zubehör Typ Funk−Entstörfilter Bemessungsstrom 020 = 16 A 040 = 32 A Spannungsklasse 4 = 500 V Technische Ausführung B = Standard... -
Seite 13: Einsatzbedingungen
Produktbeschreibung Einsatzbedingungen Einsatzbedingungen Verwenden Sie den Funk−Entstörfilter ECSZZ... nur mit Versorgungsmodulen der Reihe ECS ab dem Geräte−Typ: Geräte−Typ ECSxExxxx Hardware−Version VA oder höher Zuordnung Filter ˘ Grundgerät Funk−Entstörfilter Typ ECS−Versorgungsmodul Typ ECSxE012 ECSZZ020X4B ECSxE020 ECSZZ040X4B ECSxE040 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 14: Technische Daten
Stromreduzierung von +40 ... +55 °C: 2.5 %/°C Aufstellhöhe 0 ... 4000 m üNN 1000 ... 4000 m üNN: Stromreduzierung 5 %/1000 m Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2 Rüttelfestigkeit EN50178; Beschleunigungsfest bis 1 g IEC61800−5−1; Germanischer Loyd, allgemeine Bedingungen EDKCSZZ040 DE/EN/FR 3.1... -
Seite 15: Bemessungsdaten
[Hz] max. +40° C max. +55° C ECSZZ020x4B 230/400/480 50/60 16/16/16 10/10/10 ECSZZ040x4B 230/400/480 50/60 32/32/32 20/20/20 Temperatur im Schaltschrank Verlustleistung Induktivität Spannungsabfall L [mH] U [V] ECSZZ020x4B − − ECSZZ040x4B − − EDKCSZZ040 DE/EN/FR 3.1... -
Seite 16: Mechanische Daten
Technische Daten Mechanische Daten Mechanische Daten ECSZZ001 Abb. 2 Abmessungen Filter Alle Maße in Millimeter. Masse [kg] ECSZZ020x4B ECSZZ040x4B EDKCSZZ040 DE/EN/FR 3.1... -
Seite 17: Mechanische Installation
(^ 14). Ggf. zusätzliche Maßnahmen ergreifen. ƒ Die Montageplatte des Schaltschranks muss folgende Eigenschaften aufweisen: – elektrisch leitfähig – lackfrei ƒ Die mechanischen Verbindungen müssen immer gewährleistet sein. Anordnung der Geräte ECSZZ020_002A Abb. 3 Anordnung ECS−Geräte EDKCSZZ040 DE/EN/FR 3.1... -
Seite 18: Bohrplan
Mechanische Installation Bohrplan Bohrplan 12.5 ECSZZ006 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 19: Montageschritte
Mechanische Installation Montageschritte Montageschritte ECSZZ004 Abb. 4 Montage des Filters So montieren Sie das Filter: 1. Montageplatte gemäß Bohrplan vorbereiten. 2. Filter mit vier Schrauben M6 und Unterlegscheiben auf Montageplatte montieren. EDKCSZZ040 DE/EN/FR 3.1... -
Seite 20: Elektrische Installation
– Netzleitungen und ±UG−Leitungen dürfen sich nicht berühren. – Bei paralleler Verlegung der Netzleitungen und ±UG−Leitungen einen Abstand von >150 mm einhalten. ƒ Beim Verlegen der PE−Leitung beachten: – Der PE−Anschluss muss nach EN 61800−5−1 ausgeführt werden. EDKCSZZ040 DE/EN/FR 3.1... -
Seite 21: Anschlussplan
T1 T2 B1 B2 U V W PE ECSZZ003 Abb. 5 Verdrahtung Funk−Entstörfilter ECSZZ... Leitungslänge > 30 cm: HF−Schirmabschluss durch großflächige PE−Anbindung Netzschütz F1 ... F4 Absicherung Verdrahtung Bremswiderstand (siehe ausführliche Dokumentation ECSxE...) B_int Systemleitung ˘ Rückführung EDKCSZZ040 DE/EN/FR 3.1... -
Seite 22: Anschlussdaten
24 ... 4 1.2 ... 1.5 ECSZZxxxxxx 24 ...8 24 ... 8 22 ... 10 22 ... 12 10.6 ... 13.3 PE−Gewindebolzen [mm] [mm] [Nm] [lb−in] 4.3 ... 5.3 ECSZZxxxxxx M6 x 24 SW 10 38.3 ... 46.7 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 23: Montageschritte
1. Schaltschrank spannungsfrei schalten und gegen Wiedereinschalten sichern. 2. Filter−Ausgangsleitungen (X11) an Klemme X21 des Versorgungsmoduls ECSxE... anschließen. – Dokumentation zum Versorgungsmodul ECSxE... beachten. 3. Netzleitungen an Klemme X10 anschließen. – Anzugsmoment beachten. 4. PE−Leiter mit Ringkabelschuh an PE−Schraube montieren. – Anzugsmoment beachten. EDKCSZZ040 DE/EN/FR 3.1... - Seite 24 Elektrische Installation Montageschritte EDKCSZZ040 DE/EN/FR 3.1...
- Seite 25 ........... . EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 26: About This Documentation
Qualified, skilled personnel are persons who have the qualifications necessary for the work activities to be undertaken during the assembly, installation, comissioning, and operation of the product. Tip! Documentation and software updates for further Lenze products can be found on the Internet in the "Services & Downloads" area under http://www.Lenze.com Document history... -
Seite 27: Conventions Used
Warnings UL warnings Are only given in English. UR warnings Text Program name » « PC software For example: »Engineer« Icons Page reference Reference to another page with additional information For instance: 16 = see page 16 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 28: Notes Used
Reference to an imminent danger that may result in Danger! death or serious personal injury if the corresponding measures are not taken. Danger of property damage. Reference to a possible danger that may result in Stop! property damage if the corresponding measures are not taken. EDKCSZZ040 DE/EN/FR 3.1... - Seite 29 About this documentation Notes used Application notes Pictograph and signal word Meaning Important note to ensure troublefree operation Note! Useful tip for simple handling Tip! Reference to another documentation EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 30: Safety Instructions
– The specifications, processes, and circuitry described in this document are for guidance only and must be adapted to your own application. Lenze does not take responsibility for the suitability of the process and circuit proposals. ƒ Only qualified personnel may work with and on Lenze drive components. -
Seite 31: Residual Hazards
Death or severe injuries when the device is touched in the event of a fault. ƒ Protective measures: Implement the actions required in the EN 61800−5−1. Especially: ƒ – Fixed installation – PE connection must conform to standards (PE conductor diameter ³ 10 mm or PE conductor must be connected twice) EDKCSZZ040 DE/EN/FR 3.1... - Seite 32 ƒ The filter exceeded the voltage allowed after a view seconds during the ƒ Capacitor Discharge Test, Section 37, of UL 1283. Bleeder resistors may be necessary in the end−product to comply with the applicable end−product requirements. EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 33: Product Description
Product description Scope of supply Product description Scope of supply Quantity Description Filter Mounting Instructions Overview ECSZZ020_001A Position Description PE terminal stud Mains connection (L1 ... L3) Connection to the power supply module ECSxE... (L1’ ... L3’) Nameplate EDKCSZZ040 DE/EN/FR 3.1... -
Seite 34: Identification
Product description Identification Identification Hans-Lenze-Straße 1, D-31855 Aerzen Art.Nr./Part no.: Typ/type: ECSZZ002 Fig. 1 Nameplate Type code Product range Accessories RFI filter type Rated current 020 = 16 A 040 = 32 A Voltage class 4 = 500 V... -
Seite 35: Operating Conditions
The RFI filter ECSZZ... may only be used together with the power supply modules of the ECS series as of device type: Device type ECSxExxxx Hardware version VA or higher Assignment of filters to standard devices RFI filter type ECS power supply module type ECSxE012 ECSZZ020X4B ECSxE020 ECSZZ040X4B ECSxE040 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 36: Technical Data
0 ... 4000 m amsl 1000 ... 4000 m amsl: Current derating by 5 %/1000 m Pollution EN 61800−5−1 Pollution degree 2 Vibration resistance EN 50178; IEC Acceleration−resistant up to 1 g 61800−5−1; Germanischer Lloyd, general conditions EDKCSZZ040 DE/EN/FR 3.1... -
Seite 37: Rated Data
+40° C max. +55° C phases ECSZZ020x4B 230/400/480 50/60 16/16/16 10/10/10 ECSZZ040x4B 230/400/480 50/60 32/32/32 20/20/20 Temperature in the control cabinet Power loss Inductance Voltage drop L [mH] U [V] loss ECSZZ020x4B − − ECSZZ040x4B − − EDKCSZZ040 DE/EN/FR 3.1... -
Seite 38: Mechanical Data
Technical data Mechanical data Mechanical data ECSZZ001 Fig. 2 Filter dimensions All dimensions in millimetres. Mass [kg] ECSZZ020X4B ECSZZ040X4B EDKCSZZ040 DE/EN/FR 3.1... -
Seite 39: Mechanical Installation
Technical data. (^ 36). If necessary, take additional measures. ƒ The mounting plate of the control cabinet must be: – electrically conductive – free of lacquer ƒ The mechanical connections must always be ensured. Arrangement of the devices ECSZZ020_002A Fig. 3 Arrangement of ECS devices EDKCSZZ040 DE/EN/FR 3.1... -
Seite 40: Drilling Pattern
Mechanical installation Drilling pattern Drilling pattern 12.5 ECSZZ006 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 41: Mounting Steps
Mounting steps ECSZZ004 Fig. 4 Filter assembly How to mount the filter: 1. Prepare the mounting plate as shown in the drilling pattern. 2. Mount the filter on the mounting plate using four M6 screws and washers. EDKCSZZ040 DE/EN/FR 3.1... -
Seite 42: Electrical Installation
– When laying mains cables and ±UG cables in parallel keep a distance >150 mm between the cables. ƒ Please observe the following when laying the PE cable: – The PE connection must comply with EN 61800−5−1. EDKCSZZ040 DE/EN/FR 3.1... -
Seite 43: Connection Plan
Wiring of RFI filter ECSZZ... Cable length > 30 cm: HF−shield termination by means of large surface PE connection Mains contactor F1 ... F4 Fuses Wiring of brake resistor (see detailed documentation ECSxE...) B_int System cable ˘ feedback EDKCSZZ040 DE/EN/FR 3.1... -
Seite 44: Connection Data
24 ... 4 1.2 ... 1.5 ECSZZxxxxxx 24 ...8 24 ... 8 22 ... 10 22 ... 12 10.6 ... 13.3 PE stud [mm] [mm] [Nm] [lb−in] 4.3 ... 5.3 ECSZZxxxxxx M6 x 24 SW 10 38.3 ... 46.7 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 45: Mounting Steps
– Observe the documentation for the ECSxE... supply module. 3. Connect the mains cables to terminal X10. – Observe tightening torque. 4. Attach PE conductor to PE screw using a ring cable lug. – Observe tightening torque. EDKCSZZ040 DE/EN/FR 3.1... - Seite 46 ..........EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 47: Présentation Du Document
à leurs activités. Conseil ! Les mises à jour de logiciels et les documentations relatives aux produits Lenze sont disponibles dans la zone "Téléchargements" du site Internet : http://www.Lenze.com Historique du document Numéro de document... -
Seite 48: Conventions Utilisées
Mise en évidence de texte Nom de programme » « Logiciel pour PC Par exemple : »Engineer« Symboles Renvoi à la page Renvoi à une autre page contenant des informations complémentaires Par exemple : 16 = voir page 16 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 49: Consignes Utilisées
Risques de dégâts matériels Indication d’un risque potentiel qui peut avoir pour Stop ! conséquences des dégâts matériels en cas de non−respect des consignes de sécurité correspondantes EDKCSZZ040 DE/EN/FR 3.1... -
Seite 50: Remarque Importante
Présentation du document Consignes utilisées Consignes d’utilisation Pictogramme et mot associé Explication Remarque Remarque importante pour assurer un fonctionnement correct importante ! Conseil utile pour faciliter la mise en oeuvre Conseil ! Référence à une autre documentation EDKCSZZ040 DE/EN/FR 3.1... -
Seite 51: Consignes De Sécurité
Lenze n´assure pas sa responsabilité sur l´adaptabilité du procédé indiqué et des exemples de câblage pour l´application du client. ƒ Les travaux réalisés avec et au niveau des composants d’entraînement Lenze ne doivent être exécutés que par un personnel qualifié et habilité. -
Seite 52: Dangers Résiduels
Appliquer les dispositions prescrites par la norme EN 61800−5−1. Assurer, ƒ en particulier, – une installation fixe, – le raccordement PE conformément à la norme (section de câble PE ³ 10 mm ou double raccordement du câble PE). EDKCSZZ040 DE/EN/FR 3.1... - Seite 53 ƒ The filter exceeded the voltage allowed after a view seconds during the ƒ Capacitor Discharge Test, Section 37, of UL 1283. Bleeder resistors may be necessary in the end−product to comply with the applicable end−product requirements. EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 54: Description Du Produit
Equipement livré Description du produit Equipement livré Nombre Description Filtre Instructions de montage Présentation ECSZZ020_001A Position Description Boulon de raccordement PE Raccordement sur réseau (L1 ... L3) Raccordement au module d’alimentation ECSxE... (L1’ ... L3’) Plaque signalétique EDKCSZZ040 DE/EN/FR 3.1... -
Seite 55: Identification
Description du produit Identification Identification Hans-Lenze-Straße 1, D-31855 Aerzen Art.Nr./Part no.: Typ/type: ECSZZ002 Fig. 1 Plaque signalétique Codification des types Série d’appareils Accessoires Type de filtre antiparasite Courant nominal 020 = 16 A 040 = 32 A Classe de tension... -
Seite 56: Conditions D'utilisation
Utiliser le filtre antiparasite ECSZZ... uniquement avec des modules d’alimentation de la série ECS à partir du type d’appareil : Type d’appareil ECSxExxxx Version matérielle VA ou supérieure Combinaisons filtre ˘ appareil de base Type de filtre antiparasite Type de module d’alimentation ECS ECSxE012 ECSZZ020X4B ECSxE020 ECSZZ040X4B ECSxE040 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 57: Spécifications Techniques
Résistance d’isolement EN 61800−5−1 Catégorie de surtension III Réduction à partir de 2000 m : catégorie de surtension II Courant de fuite EN 61800−5−1 > 3.5 mA Tenir compte des prescriptions et des consignes de sécurité ! EDKCSZZ040 DE/EN/FR 3.1... -
Seite 58: Caractéristiques Assignées
45 − 0 % ... 65 + 0 % 3/PE CA 320 − 0 % ... 440 + 0 % 45 − 0 % ... 65 + 0 % 3/PE AC 432 − 0 % ... 528 + 0 % 45 ... 65 EDKCSZZ040 DE/EN/FR 3.1... - Seite 59 +40° C maxi. +55° C maxi. phases ECSZZ020x4B 230/400/480 50/60 16/16/16 10/10/10 ECSZZ040x4B 230/400/480 50/60 32/32/32 20/20/20 Température dans l’armoire électrique Puissance dissipée Inductance Chute de tension L [mH] U [V] ECSZZ020x4B − − ECSZZ040x4B − − EDKCSZZ040 DE/EN/FR 3.1...
-
Seite 60: Caractéristiques Mécaniques
Spécifications techniques Caractéristiques mécaniques Caractéristiques mécaniques ECSZZ001 Fig. 2 Encombrements filtre Cotes en [mm] Poids [kg] ECSZZ020X4B ECSZZ040X4B EDKCSZZ040 DE/EN/FR 3.1... -
Seite 61: Installation Mécanique
(^ 57). Si besoin est, prendre des mesures supplémentaires. ƒ La plaque de montage de l’armoire électrique doit être : – conductrice, – exempte de vernis. ƒ Les liaisons mécaniques doivent toujours être assurées. Disposition des appareils ECSZZ020_002A Fig. 3 Disposition des appareils ECS EDKCSZZ040 DE/EN/FR 3.1... -
Seite 62: Modèle De Perçage
Installation mécanique Modèle de perçage Modèle de perçage 12.5 ECSZZ006 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 63: Opérations De Montage
Pour le montage du filtre, procéder comme suit : 1. Préparer la plaque de montage conformément au modèle de perçage. 2. Fixer le filtre sur le plaque de montage à l’aide de quatre vis M6 et rondelles. EDKCSZZ040 DE/EN/FR 3.1... -
Seite 64: Installation Électrique
– En cas de pose en parallèle des câbles réseau et des câbles ±UG, respecter une distance >150 mm entre les câbles. ƒ Lors de la pose du câble PE, tenir compte du point suivant : – Le raccordement PE doit être effectué conformément à la norme EN 61800−5−1. EDKCSZZ040 DE/EN/FR 3.1... -
Seite 65: Schéma De Câblage
Longueur de câble > 30 cm : blindage HF via surface de contact importante avec la terre (PE) Contacteur réseau F1 ... F4 Fusible Câblage de la résistance de freinage (voir la documentation ECSxE...) B_int Câble système ˘ bouclage EDKCSZZ040 DE/EN/FR 3.1... -
Seite 66: Données De Raccordement
1.2 ... 1.5 ECSZZxxxxxx 24 ...8 24 ... 8 22 ... 10 22 ... 12 10.6 ... 13.3 Boulon fileté PE [mm] [mm] [Nm] [lb−in] 4.3 ... 5.3 ECSZZxxxxxx M6 x 24 SW 10 38.3 ... 46.7 EDKCSZZ040 DE/EN/FR 3.1... -
Seite 67: Opérations De Montage
3. Raccorder les câbles réseau à la borne X10. – Tenir compte du couple de serrage. 4. Fixer le conducteur PE à la vis PE à l’aide d’une cosse à oeillet. – Tenir compte du couple de serrage. EDKCSZZ040 DE/EN/FR 3.1... - Seite 68 © 03/2010 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
