Installation
Einrichtung und Verbindungen: Kabelinstallation
Einrichtung und Verbindungen:
Kabelinstallation
Der XFe Analyzer wird über einen an einen Ständer montierten
Touchscreen-Computermonitor bedient, der als Controller bezeichnet wird. Ein
RS232-Kabel und ein USB-Kabel übernehmen die Kommunikation von Befehlen
und Daten zwischen dem Gerät und dem Controller.
Der Controller kann über die Anschlüsse an der Unterseite mit einem externen
Netzwerk verbunden werden.
Siehe
Identifizierung der verschiedenen Kabel sowie die nachstehenden Abbildungen
zur Identifizierung der Anschlüsse.
1 Netzkabel anschließen: Ein Netzkabel dient zum Anschließen des Geräts an
USB-
Anschlüsse (4)
Netzeingang
Abbildung 3.
2 Schließen Sie die Datenkabel an den Analyzer an. Ein RS232-Kabel verbindet
USB-
Anschlüsse vom
Barcodeleser
Abbildung 4.
22
„Auspacken und Identifizieren der Komponenten"
eine geerdete Wechselstrom-(Netz-)Steckdose. Ein zweites Netzkabel wird
verwendet, um das Netzteilmodul des Controllers mit der
Wechselstromversorgung zu verbinden. Das Netzteilmodul wird dann an der
Buchse an der Unterseite des Controllers angeschlossen.
(Siehe
Abbildung
3.)

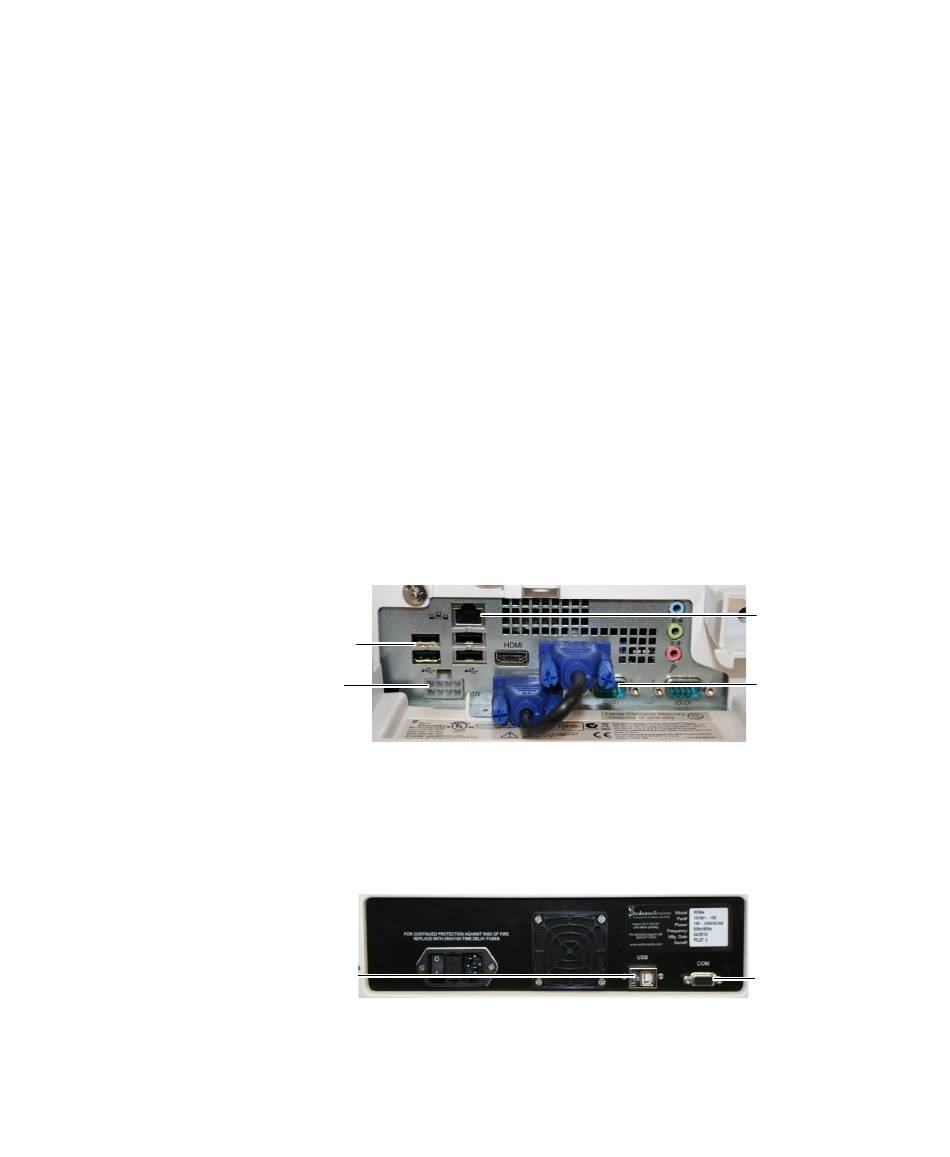

Controller-Anschlüsse (Unterseite)
die serielle Schnittstelle des Controllers mit der mit „COM" gekennzeichneten
Buchse des Analyzer. (Siehe
Rückseite des XFe – USB-Anschlüsse und serielle Schnittstellen
Abbildung
4.)
Seahorse XFe Analyzer Betriebsanleitung
auf Seite 16 zur
Netzwerkan-
schluss
Serielle
Schnittstelle
Serielle
Schnittstelle zum
Anschließen des
Controllers
