liegen. Der Systemdruck, mit dem der spezifizierte Durch-
fluss ereicht werden soll, wird durch eine Reihe von Variab-
len beeinflusst.
Die Temperatur der Flüssigkeit, die den Frequenzumrichter
verlässt, darf 65°C nicht übersteigen.
Mit folgenden Gleichungen können Sie Druck und bzw.
oder Durchfluss ermitteln.
Die Gleichungen können verwendet werden, um den benö-
tigten Durchfluss und den sich ergebenden Druck zu
berechnen. Sie gelten für reines Wasser. Beachten Sie, dass
die verwendete Wasser-Glykol-Mischung zu einer Flüssig-
keit mit einer niedrigeren spezifischen Wärme und einer
höheren Viskosität führt. Diese Eigenschaften setzen das
Kühlverhalten herab. Emotron kann unverbindliche Daten
anbieten, um Berechnungen mit verschiedenen Glykol-Was-
ser-Mischungsverhältnissen durchzuführen.
Fluss(T,n )=n
PEBB
Druck(Fluss)=0.0484

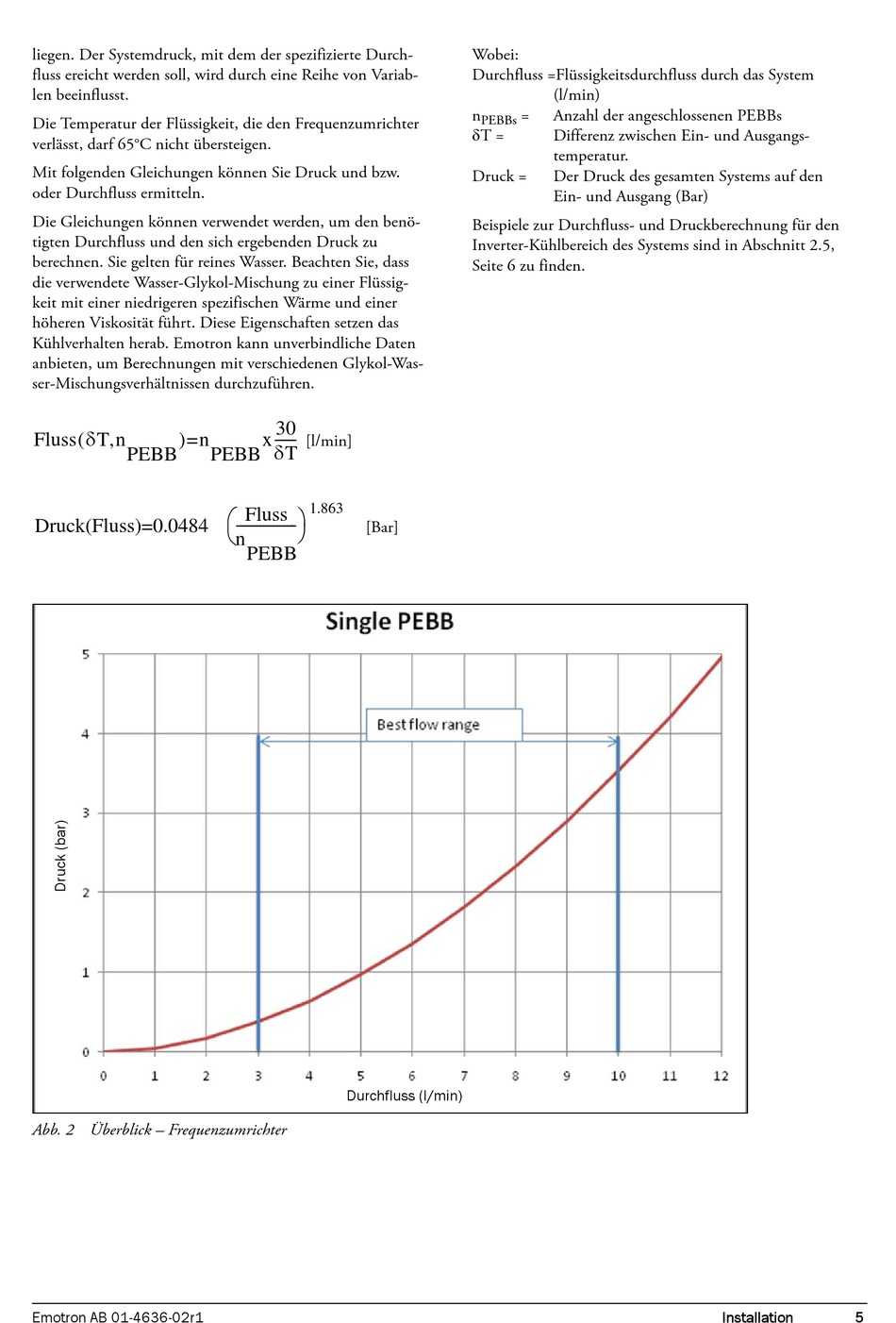

Abb. 2 Überblick – Frequenzumrichter
Emotron AB 01-4636-02r1
30
------
x
[l/min]
T
PEBB
1.863

Fluss
----------------- -
[Bar]

n
PEBB
Durchfluss (l/min)
Wobei:
Durchfluss =Flüssigkeitsdurchfluss durch das System
(l/min)
n = Anzahl der angeschlossenen PEBBs
PEBBs
T =
Differenz zwischen Ein- und Ausgangs-
temperatur.
Druck = Der Druck des gesamten Systems auf den
Ein- und Ausgang (Bar)
Beispiele zur Durchfluss- und Druckberechnung für den
Inverter-Kühlbereich des Systems sind in Abschnitt 2.5,
Seite 6 zu finden.
