1. Allgemeine Informationen
1.1 Prozess und Ausrüstung
Als werkseitig integrierte Option ist es möglich, den
Umrichter mit Flüssigkeit zu kühlen. Der Flüssigkeitsum-
lauf des Umrichters wird normalerweise an einen externen
Wärmetauscher (Flüssigkeit-Flüssigkeit/Flüssigkeit-Luft)
angeschlossen. Der Wärmetauscher ist kein Bestandteil der
Sekundäres System
Abb. 1 Beispiel für ein offenes Schleifensystem
Tabelle 1
F Filter
Fl Durchflussanzeige
Pr Druckanzeige
T Temperaturanzeige
Pumpe
Ventil
Power Electronic Building Block (Leistungselektronik-
PEBB
Baueinheit)
Die Flüssigkeitstemperatur wird indirekt mit hilfe eines
internen Temperaturkreises im Frequenzumrichter gesteuert.
Dieser schaltet den Umrichter aus, wenn die interne Tempe-
ratur zu hoch ist.
Emotron AB 01-4636-02r1
Option Flüssigkeitskühlung. Weitere Informationen erhal-
ten Sie von Ihrem Lieferanten.
1.1.1Schaltungselemente

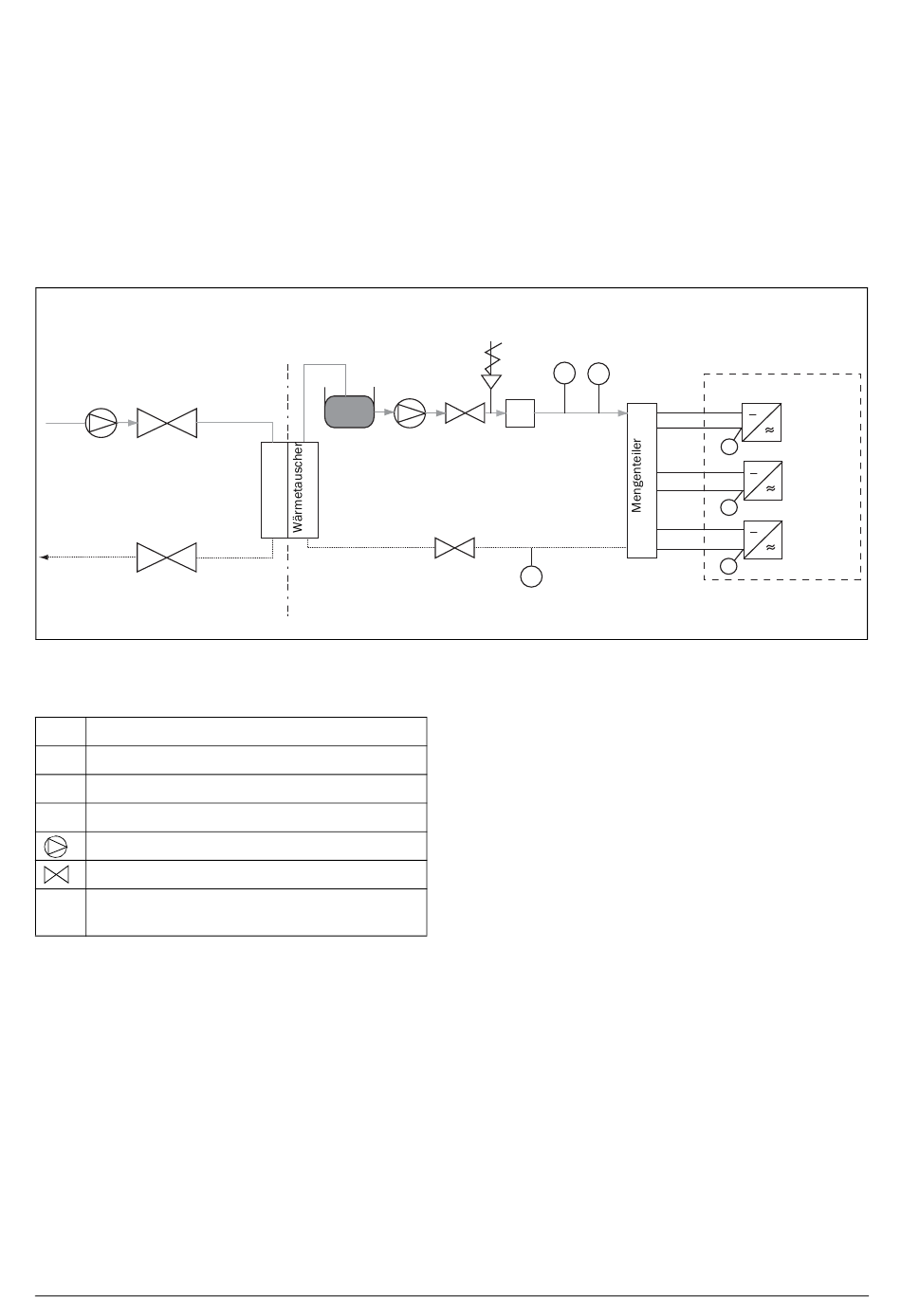

Abb. 1 zeigt ein vereinfachtes Beispiel eines offenen Schlei-
fenkühlsystems.
Max. 5 Bar
Primäres System
Pr Fl
F
T
