Emotron FDU 2.0 Bedienungsanleitung Seite 11

Mengenteiler
Schaltschrank

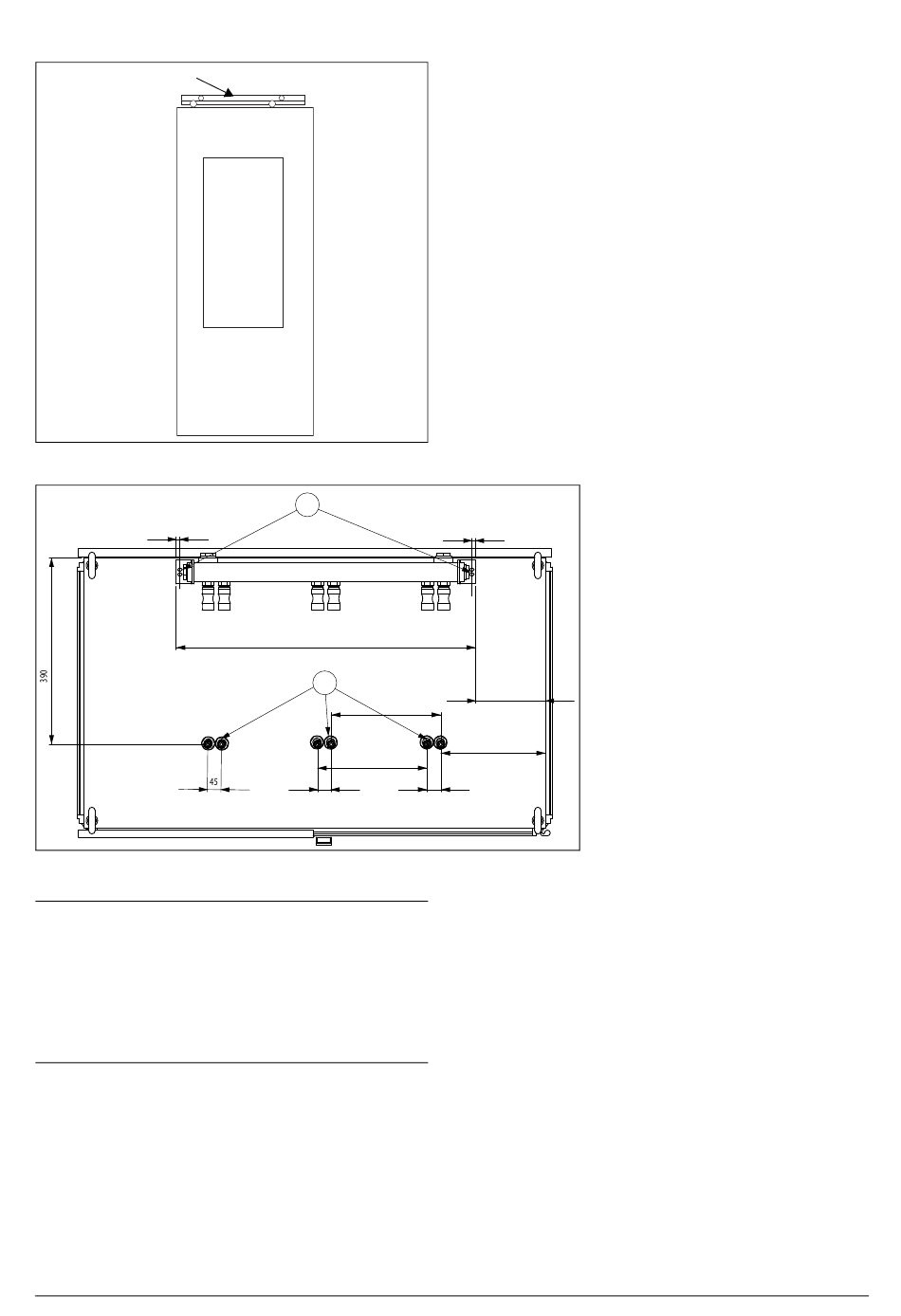

Abb. 4 Frontansicht
8
Abb. 5 Überblick – Mengenteiler für Rahmengröße I(69)
HINWEIS:
1. Der Mengenteiler kann mit 4 M5x30-Bolzen oben auf
dem Schaltschrank montiert werden.
2. Es sind vier Löcher sind für Größe H (69) oder sechs
Löcher für Größe I (69) Buchse M40x1,5 vorgesehen.
Die Buchsen führen die Schläuche durch die obere
Abdeckung des Schaltschranks.
Emotron AB 01-4636-02r1
Frequenz-
umrichter
1
628
2
200
200
45
8
144
210
45
Montageanweisung 9
