Emotron FDU 2.0 Bedienungsanleitung Seite 12

Mengenteiler
Schaltschrank
Frequenzumrichter

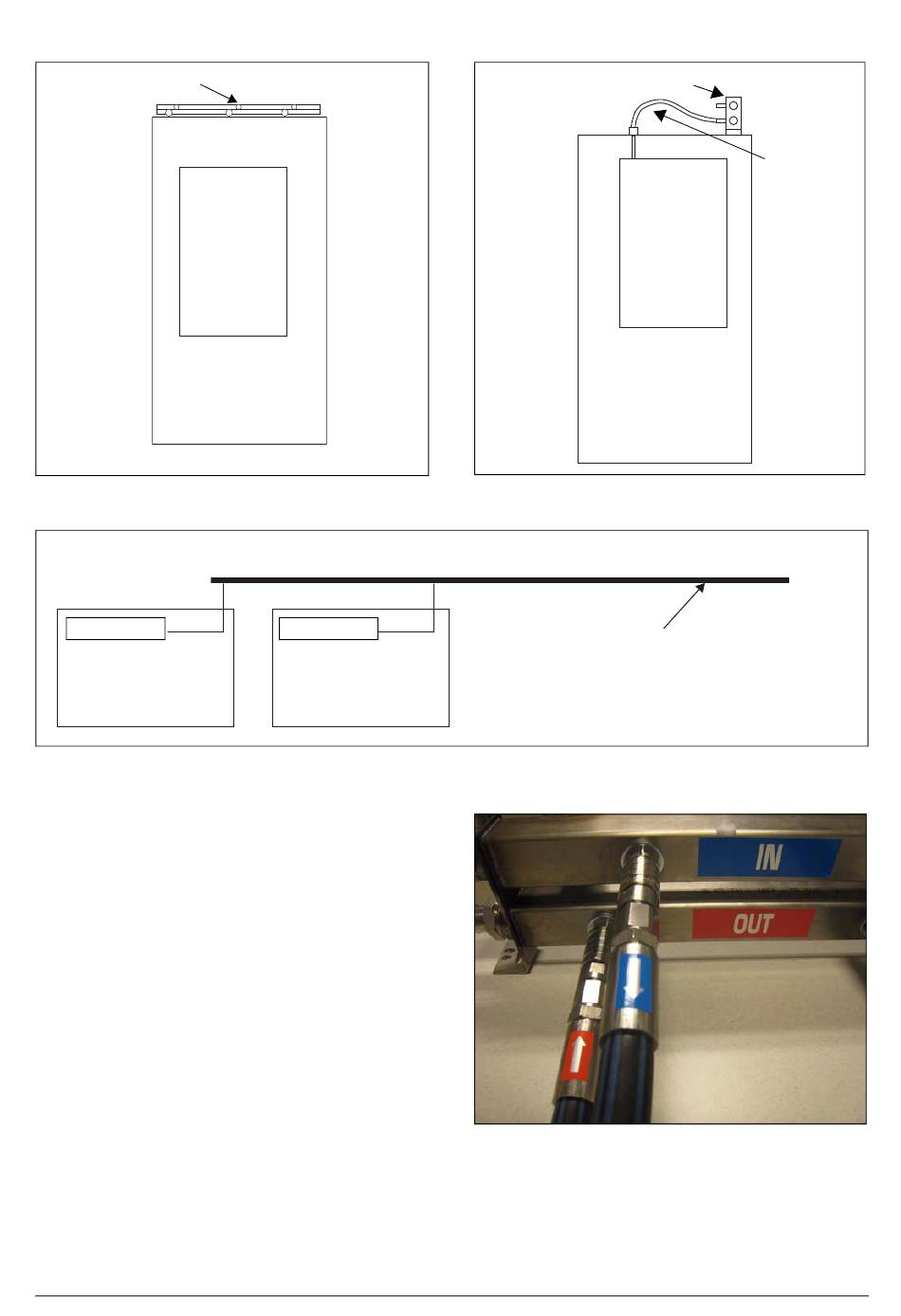

Abb. 6 Frontansicht
Mengenteiler
Frequenzumrichter
Abb. 8 Paralleler Anschluss mit zwei Mengenteilern, Draufsicht
Die Schlauchlänge schränkt die Umrichterposition im
Schaltschrank ein. Wird der Umrichter so hoch wie möglich
im Schaltschrank angebracht, ist der (bei Bedarf in Spiralen
erfolgende) Schlauchanschluss zum Mengenteiler um so ein-
facher.
Die Schläuche vom Frequenzumrichter sollten wie in Abb. 9
gezeigt angeschlossen werden. Der mit einem weißen Pfeil
auf rotem Grund gekennzeichnete Schlauch muss an die mit
OUT auf rotem Grund gekennzeichnete Stelle angeschlos-
sen werden.
10 Montageanweisung
Mengenteiler
Frequenzumrichter
Schaltschrank
Frequenzumrichter
Abb. 7 Seitenansicht
Flüssigkeitskühlung
Hauptsystem
Abb. 9 Mengenteiler und Schläuche, Frontansicht
Achten Sie stets darauf, die Beschränkungen des Flüssig-
keitskühlsystems einzuhalten, siehe Abschnitt 5.und
Abschnitt 6.
Mengenteiler
r =156 mm
min
Emotron AB 01-4636-02r1
