6.4.1 Anbindung an das Rohrleitungsnetz
Die Vor- und Rücklaufanschlüsse ragen seitlich aus dem Gehäuse heraus. Die Wärmetauscher-Anschlussdimension für Wär-
metauscher Edelstahl, stahl-verzinkt betragen:
1" (Serie 84+85)
1 ¼ (Serie 86)
Beim hydraulischen Anschluss wie folgt vorgehen:
Versorgungsleitung vom Medium absperren.
Anschlussverrohrung erstellen.
Schutzkappen von Vor- und Rückläufen entfernen.
Anschlüsse der Ventile eindichten und verschrauben.
Achtung! Anschlussstutzen mit einem geeigneten Werkzeug (z.B. Rohrzange) gegen Abscheren und Verdrehen si-
chern. Die Anschlüsse müssen mechanisch verspannungsfrei montiert werden!

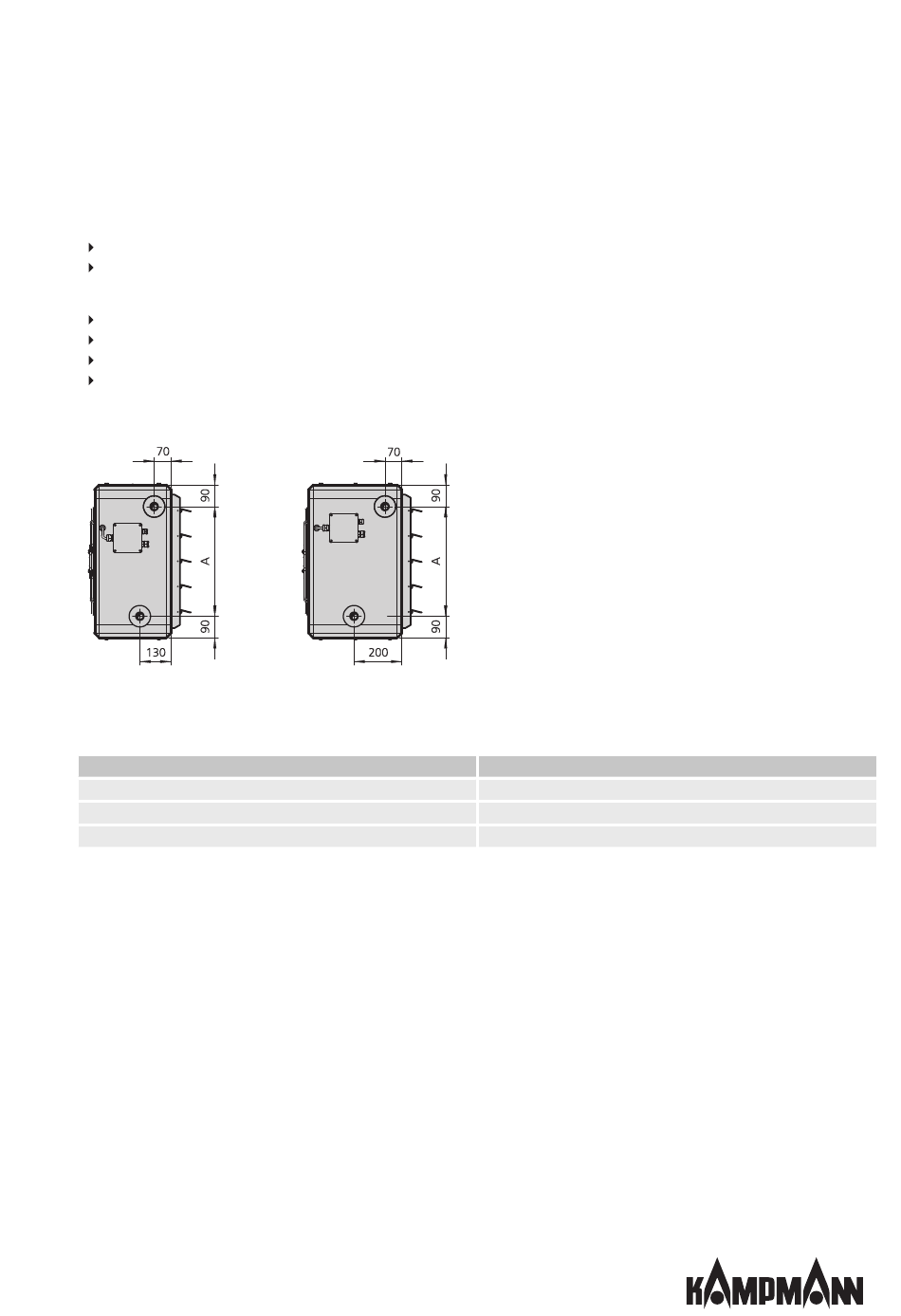

Wärmetauscher,
stahl-verzinkt
Lufterhitzer-Serie
84
85
86
Tab. 9: Wärmetauscher-Varianten
Wärmetauscher,
Edelstahl
A [mm]
360
460
560
Montage-, Installations- und Betriebsanleitung
