Resistent
Montage-, Installations- und Betriebsanleitung
6
Montage und Anschluss
6.1
Voraussetzungen an den Aufstellort
Das Gerät nur montieren, wenn folgende Bedingungen erfüllt sind:
Die sichere Aufhängung bzw. der sichere Stand des Geräts ist gewährleistet.
Der Luftstrom muss ungehindert zirkulieren können.
Bauseitig sind ausreichend dimensionierte Anschlüsse für den Wasserzu- und -ablauf vorhanden (Anbindung an das
Rohrleitungsnetz [} 19]).
Bauseitig steht elektrische Energieversorgung zur Verfügung (Maximale elektrische Anschlusswerte [} 20]).
6.2
Mindestabstände
Lufterhitzer können stehend oder hängend mit gelieferten Wandkonsolen an der Wand oder mit gelieferten Deckenkonsolen
hängend an der Decke montiert werden. Die Montage mit bauseitig verwendeten Wand- oder Deckenkonsolen ist ebenfalls
möglich.
Zwischen Geräteansaugbereich und Wand/ Decke muss ein Mindestabstand L gemäß folgender Tabelle eingehalten werden!
Bei Unterschreiten des Mindestabstands wird die Leistung des Lufterhitzers verringert und der Geräuschpegel erhöht.
Bei Verwendung von Zubehör oder Wartungszwecken zwingend die Mindestabstände einhalten!
L min

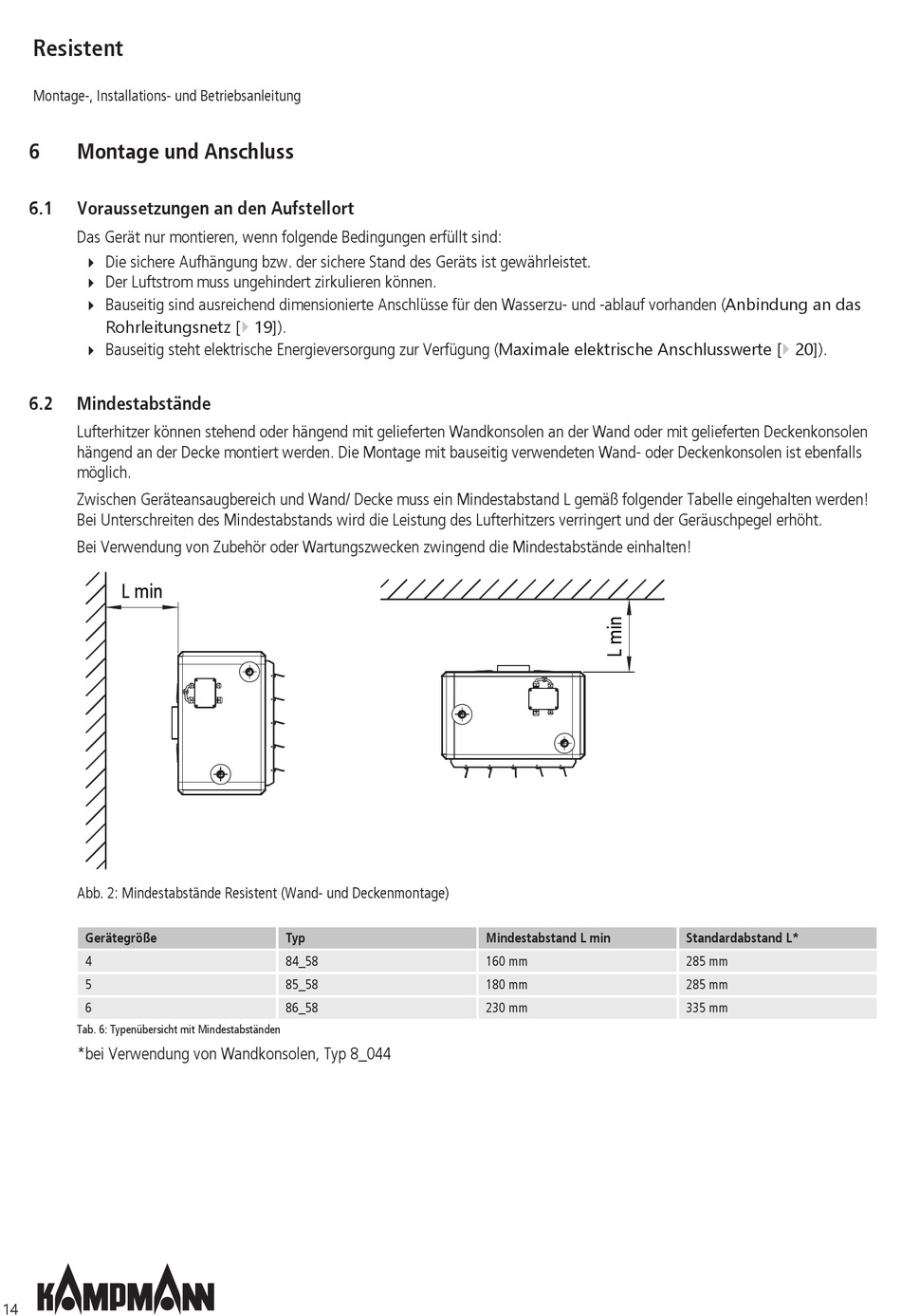

Abb. 2: Mindestabstände Resistent (Wand- und Deckenmontage)
Gerätegröße
4
5
6
Tab. 6: Typenübersicht mit Mindestabständen
*bei Verwendung von Wandkonsolen, Typ 8_044
14
Typ
84_58
85_58
86_58
Mindestabstand L min
160 mm
180 mm
230 mm
Standardabstand L*
285 mm
285 mm
335 mm
