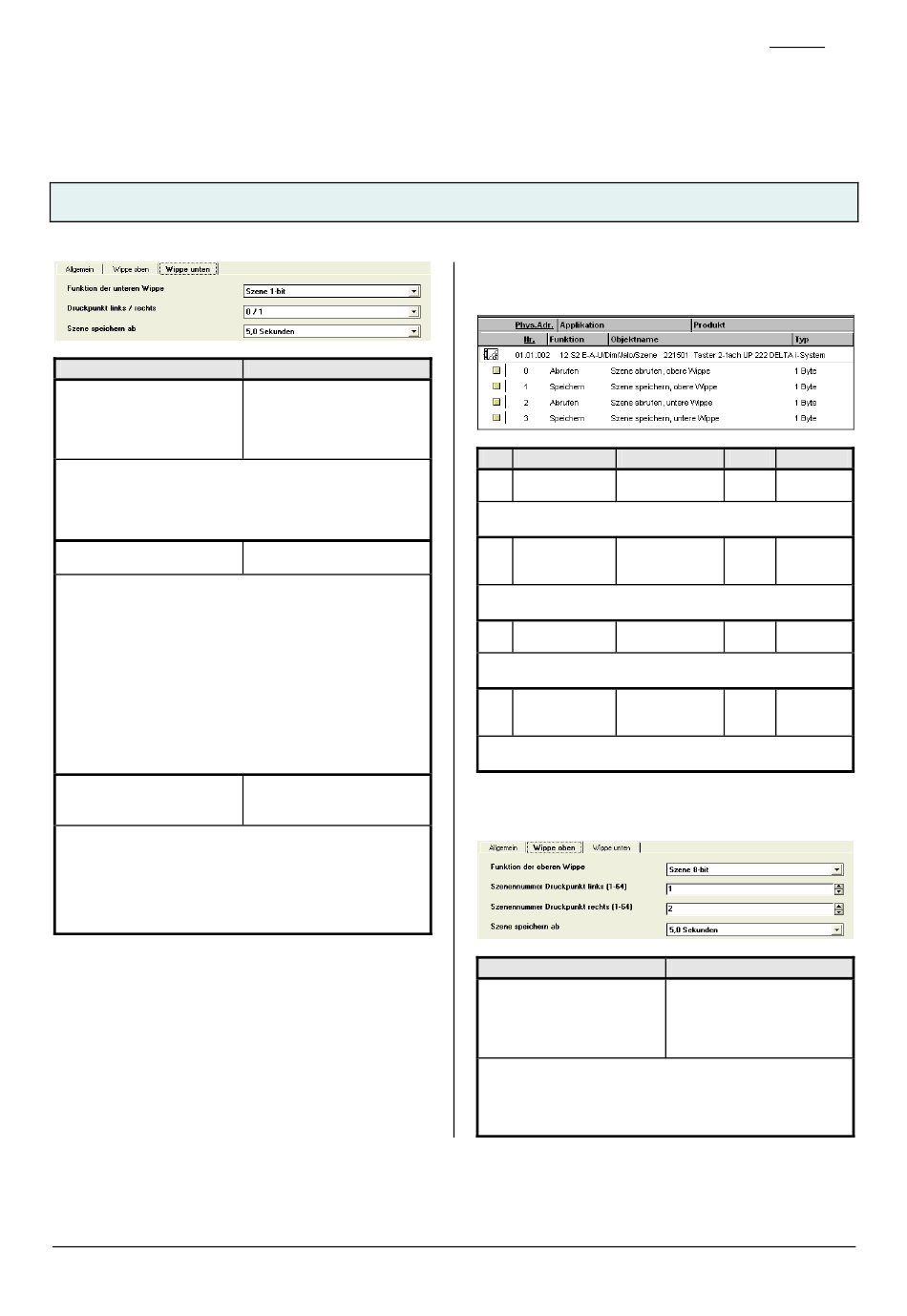

12 S2 E-A-U/Dim/Jalo/Szene 221501
Parameter
Funktion der unteren Wippe Schalten
Über diesen Parameter wird die Funktion des Tasters einge-
stellt. Je nachdem, auf welche Funktion dieser Parameter
eingestellt wird, ändert sich das Parameterfenster „Wippe un-
ten" und es werden die zugehörigen Parameter in Standard-
einstellungen angezeigt.
Druckpunkt links / rechts
Dieser Parameter stellt die Sendemeldung bei Betätigung der
Tasten ein.
„0 / 1": Bei kurzer Betätigung der Taste links wird mit einem
„0"-Telegramm von den angesprochenen Szenenbausteinen
die Szene 1 eingestellt . Bei kurzer Betätigung der Taste
rechts wird mit einem „1"-Telegramm von den angesproche-
nen Szenenbausteinen die Szene 2 eingestellt. Bei langer Be-
tätigung der Tasten werden die angesprochenen Szenenbau-
steine aufgefordert die aktuell eingestellten Helligkeitswerte
und Schaltzustände von den Aktoren abzufragen und in den
entsprechenden Szenen zu speichern.
„1 / 0": In dieser Einstellung ist die Zuordnung der Szenen zu
den Tasten gewechselt.
Szene speichern ab
Dieser Parameter gibt die Betätigungsdauer der Taste an, die
zwischen dem Abrufen der Szene und dem Wechsel in den
Speichermodus unterscheidet.
Tastendruck kürzer als die eingestellte Zeit: Es wird die
Szene abgerufen.
Tastendruck länger als die eingestellte Zeit: Es wird in den
Speichermodus der Szene geschaltet.
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Einstellung
Jalousie
Dimmen mit Stoptelegramm
Szene 1-bit
Szene 8-bit
0 / 1
1 / 0
0,3; 0,4; 0,5; 0,6; 0,8; 1,0;
1,2; 1,5; 2,0; 2,5; 3,0; 4,0;
5,0; 6,0; 7,0 Sekunden
221501, 9 Seiten
© Siemens AG 2007
Änderungen vorbehalten
Applikationsprogramm-Beschreibungen
Szene (8-bit)
Kommunikationsobjekte
Obj Funktion
Objektname
0
Abrufen
Szene abrufen,
obere Wippe
Über die Gruppenadresse in diesem Objekt werden die Tele-
gramme zum Abrufen der 8-bit Szene gesendet.
1
Speichern
Szene spei-
chern, obere
Wippe
Über die Gruppenadresse in diesem Objekt werden die Tele-
gramme zum Speichern der 8-bit Szene gesendet.
2
Abrufen
Szene abrufen,
untere Wippe
Über die Gruppenadresse in diesem Objekt werden die Tele-
gramme zum Abrufen der Szene gesendet.
3
Speichern
Szene spei-
chern, untere
Wippe
Über die Gruppenadresse in diesem Objekt werden die Tele-
gramme zum Speichern der Szene gesendet.
Parameter
Parameter
Funktion der oberen Wippe Schalten
Über diesen Parameter wird die Funktion des Tasters einge-
stellt. Je nachdem, auf welche Funktion dieser Parameter
eingestellt wird, ändert sich das Parameterfenster „Wippe
oben" und es werden die zugehörigen Parameter in Stan-
dardeinstellungen angezeigt.
Update: http://www.siemens.de/installationstechnik
instabus EIB
September 2007
Typ
Flag
8 Bit
KÜ
8 Bit
KÜ
8 Bit
KÜ
8 Bit
KÜ
Einstellung
Jalousie
Dimmen mit Stoptelegramm
Szene 1-bit
Szene 8-bit
Technik-Handbuch
3.15.2.12.1/7
