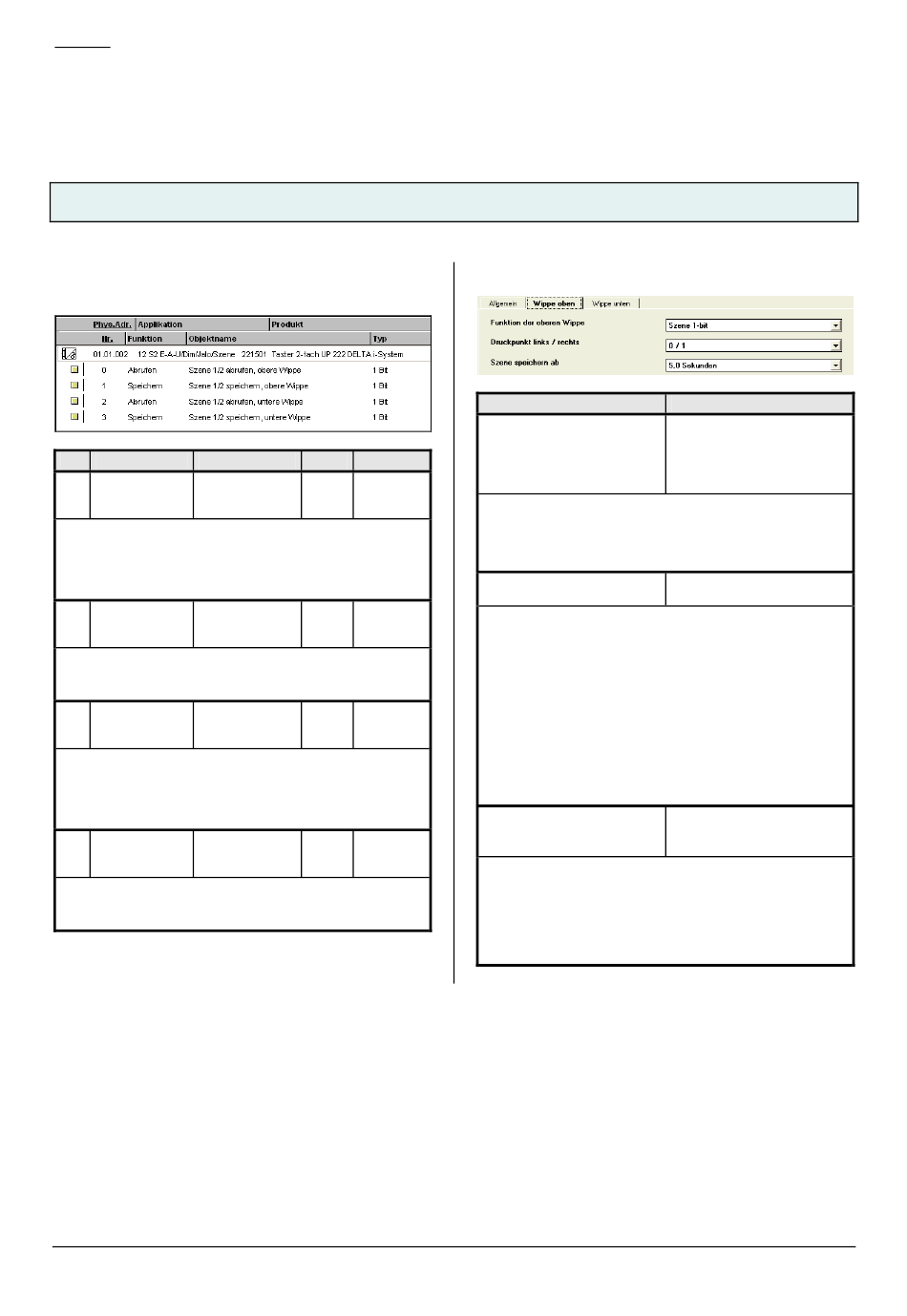

instabus EIB
Applikationsprogramm-Beschreibungen
September 2007
12 S2 E-A-U/Dim/Jalo/Szene 221501
Szene (1-bit)
Kommunikationsobjekte
Obj Funktion
Objektname
0
Abrufen
Szene 1/2 abru-
fen, obere Wip-
pe
Über die Gruppenadresse in diesem Objekt werden die Tele-
gramme zum Abrufen der Szene gesendet. Bei Empfang des
Telegramms sendet der Szenenbaustein die gespeicherten
Helligkeitswerte der Szene über die Gruppenobjekte an die
adressierten Schalt-/Dimmaktoren.
1
Speichern
Szene 1/2 spei-
chern, obere
Wippe
Über die Gruppenadresse in diesem Objekt werden die Spei-
chertelegramme an den entsprechenden Szenenbaustein ge-
sendet.
2
Abrufen
Szene 1/2 abru-
fen, untere
Wippe
Über die Gruppenadresse in diesem Objekt werden die Tele-
gramme zum Abrufen der Szene gesendet. Bei Empfang des
Telegramms sendet der Szenenbaustein die gespeicherten
Helligkeitswerte der Szene über die Gruppenobjekte an die
adressierten Schalt-/Dimmaktoren.
3
Speichern
Szene 1/2 spei-
chern, untere
Wippe
Über die Gruppenadresse in diesem Objekt werden die Spei-
chertelegramme an den entsprechenden Szenenbaustein ge-
sendet.
Technik-Handbuch
Update: http://www.siemens.de/installationstechnik
3.15.2.12.1/6
Parameter
Typ
Flag
1 Bit
KÜ
1 Bit
KÜ
1 Bit
KÜ
1 Bit
KÜ
221501, 9 Seiten
© Siemens AG 2007
Änderungen vorbehalten
Parameter
Funktion der oberen Wippe Schalten
Über diesen Parameter wird die Funktion des Tasters einge-
stellt. Je nachdem, auf welche Funktion dieser Parameter
eingestellt wird, ändert sich das Parameterfenster „Wippe
oben" und es werden die zugehörigen Parameter in Stan-
dardeinstellungen angezeigt.
Druckpunkt links / rechts
Dieser Parameter stellt die Sendemeldung bei Betätigung der
Tasten ein.
„0 / 1": Bei kurzer Betätigung der Taste links wird mit einem
„0"-Telegramm von den angesprochenen Szenenbausteinen
die Szene 1 eingestellt. Bei kurzer Betätigung der Taste
rechts wird mit einem „1"-Telegramm von den angesproche-
nen Szenenbausteinen die Szene 2 eingestellt. Bei langer Be-
tätigung der Tasten werden die angesprochenen Szenenbau-
steine aufgefordert die aktuell eingestellten Helligkeitswerte
und Schaltzustände von den Aktoren abzufragen und in den
entsprechenden Szenen zu speichern.
„1 / 0": In dieser Einstellung ist die Zuordnung der Szenen zu
den Tasten gewechselt.
Szene speichern ab
Dieser Parameter gibt die Betätigungsdauer der Taste an, die
zwischen dem Abrufen der Szene und dem Wechsel in den
Speichermodus unterscheidet.
Tastendruck kürzer als die eingestellte Zeit: Es wird die
Szene abgerufen.
Tastendruck länger als die eingestellte Zeit: Es wird in den
Speichermodus der Szene geschaltet.
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Einstellung
Jalousie
Dimmen mit Stoptelegramm
Szene 1-bit
Szene 8-bit
0 / 1
1 / 0
0,3; 0,4; 0,5; 0,6; 0,8; 1,0;
1,2; 1,5; 2,0; 2,5; 3,0; 4,0;
5,0; 6,0; 7,0 Sekunden
