Seite 1 Einleitung Sicherheitshinweise Beschreibung Kontinuierliche Gasanalyse ULTRAMAT 23 Montage Gasanalysator zur Messung von IR- absorbierenden Gasen, UV- Anschließen absorbierenden Gasen, Sauerstoff und Schwefelwasserstoff ULTRAMAT 23 Inbetriebnehmen Gerätehandbuch Bedienen Funktionen Applikationshinweise Instandhalten und Warten Fehler- und Systemmeldungen Außerbetriebnehmen und Entsorgen Ersatzteile/Zubehör Anhang...
Seite 2: Haftungsausschluss
Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...
Seite 3: Inhaltsverzeichnis
Elektrochemischer Sauerstoffsensor ................... 39 3.4.5 Paramagnetischer Sauerstoffsensor ..................40 3.4.6 Schwefelwasserstoffsensor....................43 3.4.7 Messgasberührte Teile im Gasweg..................44 Schaltpläne........................45 3.5.1 Gaslaufpläne........................45 3.5.2 Gasanschlüsse ........................52 3.5.3 Anschlusspläne ........................53 3.5.4 Steckerbelegung ........................ 55 Maßbilder .......................... 57 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 4 Anzeige und Bedienfeld ..................... 93 7.3.1 Anzeige und Bedienfeld ..................... 93 7.3.2 Bedienoberfläche....................... 95 7.3.3 Tastenbelegungen ......................96 Betriebsarten ........................96 7.4.1 Anwärmphase ........................97 7.4.2 Messmodus ........................98 7.4.3 Bedienmodus........................99 7.4.3.1 Codeebenen ........................99 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 5 Justierung: AUTOCAL/Driftwerte: Spülzeit................. 132 Parameter........................132 8.3.1 Parameter: Messbereiche ....................133 8.3.1.1 Parameter: Messbereiche: Messbereiche umschalten ............134 8.3.1.2 Parameter: Messbereiche: Messbereiche einstellen ............135 8.3.1.3 Parameter: Messbereiche: Hysterese................. 136 8.3.2 Parameter: Grenzwerte ....................137 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 6 Austausch des UV-Moduls ....................179 10.2.8 Austausch des elektrochemischen Sauerstoffsensors ............180 10.2.9 Austausch des Schwefelwasserstoff-Sensors ..............181 10.2.10 Austausch des paramagnetischen Sauerstoffsensors ............185 Fehler- und Systemmeldungen......................187 11.1 Wartungsanforderungen ....................187 11.2 Störungen........................188 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 7 UV-Modul ........................222 13.8 Sensoren ......................... 223 Anhang .............................. 225 Technischer Support ......................225 Rücksendeverfahren ......................225 Druckumrechnungstabelle ....................226 EGB-Richtlinien ..........................227 EGB-Richtlinien ........................ 227 Liste der Abkürzungen........................229 Abkürzungsverzeichnis ....................229 Index ..............................235 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 8 Inhaltsverzeichnis ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 9: Einleitung
Der Umgang mit diesem Gerät wird Ihnen dadurch wesentlich erleichtert und führt Sie zu sicheren Messergebnissen. Produktvarianten Der Gasanalysator ULTRAMAT 23 ist für eine Vielzahl von Messaufgaben geeignet und ist daher in verschiedenen Varianten erhältlich. Welche Variante auf Ihr Gerät zutrifft, können Sie u. a. den Angaben auf dem Typschild entnehmen.
Seite 10: Allgemeines
Sollten Sie weitere Informationen benötigen, oder sollten Probleme auftreten, die in dieser Unterlage nicht ausführlich genug behandelt werden, dann fordern Sie bitte die benötigte Auskunft von Ihrer örtlichen bzw. zuständigen Siemens-Niederlassung an. Hinweis Insbesondere vor Einsatz des Geräts für neue Anwendungen in Forschung und Entwicklung empfehlen wir eine Durchsprache Ihrer Applikation mit unserer Fachberatung.
Seite 11: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch im Sinne dieses Handbuchs bedeutet, dass dieses Produkt nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden darf. Das in diesem Handbuch beschriebene Produkt ist unter Beachtung der einschlägigen Sicherheitsnormen entwickelt, gefertigt, geprüft und dokumentiert worden.
Seite 12: Qualifiziertes Personal
Kaufvertrag beschrieben ist. Der Inhalt dieser Produktdokumentation ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses, noch soll sie diese abändern. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Haftungsregelung enthält.
Seite 13: Konformität Mit Europäischen Richtlinien
RICHTLINIE 2014/35/EU DES EUROPÄISCHEN PARLAMENTS UND DES linie RATS zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt. Die angewandten Richtlinien finden Sie in der EU-Konformitätserklärung des betreffenden Geräts. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 14 Einleitung 1.10 Konformität mit europäischen Richtlinien ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 15: Sicherheitshinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 16 Heiße, giftige und aggressive Messstoffe können freigesetzt werden, wenn der Messstoff nicht für die messstoffberührten Teile des Analysators geeignet ist. • Stellen Sie sicher, dass der Werkstoff der messstoffberührten Teile für den Messstoff geeignet ist. Beachten Sie die Angaben in den Technischen Daten des betrefefenden Handbuchs! ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 17 Hierdurch kann das Gerät seine Messeigenschaften verlieren und unbrauchbar werden. • Stellen Sie sicher, dass das Gerät an einem geschützten Ort aufgestellt wird, zu dem nur berechtigte Personen Zugang erhalten. • Wenn keine Einstellungen vorgenommen werden müssen, sperren Sie das Gerät. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 18: Hinweis Zur Industriellen Nutzung
• Wenn das Gerät gefährliche Messstoffe enthält, müssen Sie das Gerät vor der Demontage entleeren. Achten Sie darauf, dass keine umweltgefährdenden Messstoffe freigesetzt werden. • Sichern Sie verbleibende Anschlüsse so, dass bei versehentlichem Prozessstart kein Schaden als Folge der Demontage entstehen kann. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 19: Geräte In Biogasanlagen
Dieses Gerät wird unter anderem in Biogasanlagen eingesetzt. Bei einer Verwendung dieses Geräts in Biogasanlagen müssen Sie damit rechnen, dass das Messgas Methan enthält, welches in bestimmten Konzentrationen mit Sauerstoff oder Luft explosive Gemische bildet. Diese Bedingungen können bei bestimmten Betriebszuständen der Anlage erreicht werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 20: Geräte In Explosionsgefährdeten Bereichen
2.3 Geräte in explosionsgefährdeten Bereichen Geräte in explosionsgefährdeten Bereichen WARNUNG Ungeeignetes Gerät für den explosionsgefährdeten Bereich Explosionsgefahr. • Verwenden Sie nur Geräte, die für den Einsatz im vorgesehenen explosionsgefährdeten Bereich zugelassen und entsprechend gekennzeichnet sind. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 21: Beschreibung
Beschreibung Anwendungsbereich Übersicht Mit dem Gasanalysator ULTRAMAT 23 können gleichzeitig bis zu 4 Gaskomponenten kontinuierlich gemessen werden. Das Gerät kann mit folgenden Messmodulen ausgestattet werden: • IR-Analysierteil für IR-aktive Gase • UV-Modul für UV-aktive Gase • H S-Sensor (elektrochemisch) • O -Sensor (elektrochemisch) •...
Seite 22: Besondere Ausführungen
• Emissionen aus Tierstallanlagen Besondere Ausführungen • Der ULTRAMAT 23 mit 2 IR-Komponenten ohne Pumpe ist auch mit zwei getrennten Gaswegen verfügbar. Dies ermöglicht die Messung über zwei Messstellen wie z. B. bei der -Messung vor und nach dem NO -Konverter.
Seite 23 • Fernbedienung und -kontrolle (über SIPROM GA und PROFIBUS). Besonderer Nutzen beim Einsatz in Biogasanlagen • Kontinuierliche Messung aller 4 maßgebenden Komponenten einschließlich H • Hohe Standzeit des H S-Sensors auch bei erhöhten Konzentrationen; keine Verdünnung oder Rückspülung notwendig ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...

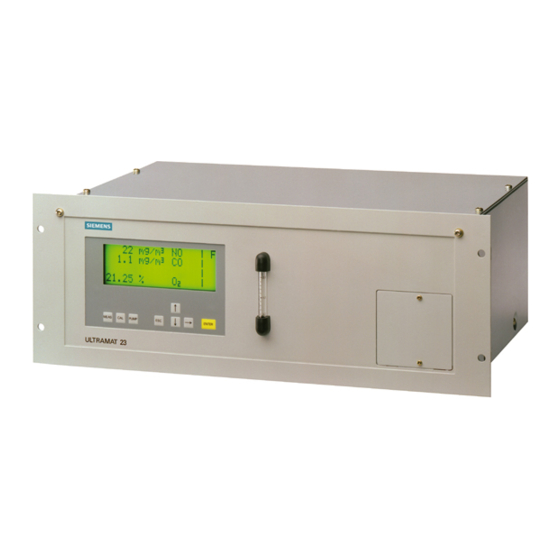

Seite 24: Aufbau
Steuer- und Funktionstasten zur Bedienung Bild 3-2 Aufbau des ULTRAMAT 23 als 19"-Einschubgerät Der ULTRAMAT 23 ist auch als Tischgerät erhältlich. Diese Variante unterscheidet sich vom hier abgebildeten Einschubgerät wie folgt: • Geschlossenes Gehäuse ohne Einbaurahmen. • 2 Tragegriffe an der Seite.
Seite 25 Zurückblättern in Menü bzw. Abbrechen einer Eingabe. ⑧ Ein- und Ausschalten der internen Pumpe, Pumpenleistung über Menü einstellbar. ⑨ Taste zum Starten des AUTOCAL. ⑩ Sofortiger Rücksprung in den Messmodus. Bild 3-3 Bedienfeld des ULTRAMAT 23 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 26: Ein- Und Ausgänge
• Einbindung in Netzwerke über PROFIBUS-DP/-PA-Schnittstelle (über Optionsplatine) • SIPROM GA-Software als Service- und Wartungstool, das auch für die kontinuierliche digitale Messwerterfassung einsetzbar ist Funktion Im ULTRAMAT 23 können mehrere voneinander unabhängige, selektiv arbeitende Messprinzipien vorkommen. Diese sind wie folgt beschrieben. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 27: Infrarotmessung
Durch das rotierende Blendenrad (5) wird in der Empfängerkammer eine pulsierende Strömung erzeugt, die durch den Mikroströmungsfühler (3) in ein elektrisches Signal umgeformt wird. Der Mikroströmungsfühler besteht aus zwei auf etwa 120 ºC (248 °F) aufgeheizten Nickelgittern, die ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 28: Ultraviolettmessung
Auch dieses Messprinzip beruht auf der molekülspezifischen Absorption der Ultraviolettstrahlung mit Hilfe eines Zweistrahl-Fotometers. Als Lichtquelle dienen zwei lichtemittierende Festkörperdioden (LEDs) auf der Basis von AlGaN -oder InGaN-Halbleitern (1). Zur Signalauswertung werden die beiden Lichtquellen im Wechseltakt betrieben. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 29 Aufgrund des offenen Aufbaus des UV-Moduls sollte zudem die Umgebungsluft des Analysators weitgehend frei von der zu messenden Gaskomponente sein. Zu vermeiden sind auch Druckunterschiede zwischen der Umgebungsluft und dem Messgas in der Analysenkammer, z. B. durch eine direkte Ableitung des Messgases in die Atmosphäre. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 30: Elektrochemische Sauerstoffmessung
Elektronenstrom über einen Widerstand, an dem eine Messspannung ansteht. Diese Messspannung ist proportional der Sauerstoffkonzentration im Messgas. Der hier verwendete Säure-Elektrolyt wird durch Quereinflüsse insbesondere von CO , CO, H und CH weniger beeinflusst als andere Sensortypen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 31: Paramagnetische Sauerstoffmessung
-Sensors) mit der AUTOCAL-Funktion justiert. Der Nullpunkt der paramagnetischen Messzelle muss zur Einhaltung der technischen Daten bei allen Messbereichen < 5 % einmal wöchentlich, bei allen höheren Messbereichen alle 2 Monate mit Stickstoff justiert werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 32: Elektrochemische Schwefelwasserstoffmessung
Automatische Justierung der IR- und UV-Komponenten mit Luft oder Stickstoff (AUTOCAL) Bild 3-8 Justierung mit Luft Die Justierung des ULTRAMAT 23 kann mit z. B. Umgebungsluft durchgeführt werden. Während dieses Vorganges (einstellbar zwischen 1 und 24 Stunden, 0 = kein AUTOCAL) wird die ULTRAMAT 23...
Seite 33 Analysenkammer. Durch diese Vorabsorption nimmt im Detektor die nachweisbare Strahlungsenergie und somit die Signalspannung ab. Der mathematische Zusammenhang zwischen der Konzentration der Messkomponente und der Messspannung entspricht beim Einstrahlverfahren des ULTRAMAT 23 in guter Näherung einer Exponentialfunktion der Form: U = U ⋅ e mit folgenden Parametern: •...
Seite 34: Technische Daten
Bürde 750 Ω Relaisausgänge 8, mit Wechselkontakten, frei parametrierbar, z. B. für Störung, Belastbar‐ keit AC/DC 24 V/1 A, potenzialfrei, nicht funkend Binäreingänge 3, ausgelegt auf 24 V, potenzialfrei • Pumpe • AUTOCAL • Synchronisation ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 35: Siehe Auch
< 90 % RH (relative Feuchtigkeit), nicht kondensierend Hinweis Da Messbereiche geändert werden können, beziehen sich alle Angaben zur Genauigkeit auf die auf dem Typschild angegebenen Messbereiche! Siehe auch IR-Analysierteil (Seite 36) UV-Modul (Seite 38) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 36: Ir-Analysierteil
Betrieb von Geräten in explosionsgefährdeten Bereichen Für den sicheren Betrieb des Geräts in explosionsgefährdeten Bereichen beachten Sie unbedingt die Hinweise und Bedingungen der "ATEX- Kompaktbetriebsanleitung für den ULTRAMAT 23". 3.4.2 IR-Analysierteil Um eine Einhaltung der technischen Daten zu gewährleisten, muss für den AUTOCAL eine Zykluszeit von ≤...
Seite 37 Dieser Messbereich ist nicht eignungsgeprüft Hinweis Gerätereihen 7MB235x • Wartungsintervalle: Beachten Sie hierzu die aktuellen Zertifikate gem. EN15267. • Sie finden stets die aktuellen Zertifikate im Internet auf der folgenden Webseite: Zulassungen und Zertifikate (https://support.industry.siemens.com/cs/de/de/ps/17728) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 38: Uv-Modul
≤ 1 % des eingestellten Messbereichsendwerts ≤ 2 % des eingestellten Messbereichsendwerts • im kleinsten Messbereich Wiederholpräzision ≤ 1 % des eingestellten Messbereichsendwerts Klimatische Bedingungen (Einschränkungen) Zulässige Umgebungsfeuchtigkeit 30 ... 85 % RH (relative Feuchte) im Betrieb ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 39: Elektrochemischer Sauerstoffsensor
Der Sauerstoffsensor darf nicht eingesetzt werden, wenn das Begleitgas folgende Bestandteile enthält: • Chlor- oder fluorhaltige Verbindungen • Schwermetalle • Aerosole • Mercaptane • Basische Komponenten (wie z.B. NH im Vol. %-Bereich) Lebensdauer ca. 2 Jahre bei 21 Vol. % O ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 40: Paramagnetischer Sauerstoffsensor
Um die technischen Daten einzuhalten, muss der Autocal aktiviert sein und die Zykluszeit ≤ 24 Stunden betragen. Der AUTOCAL muss mit Umgebungsluft oder synthetischer Luft erfolgen. Allgemeines Messbereiche Anzahl 2, min. 0 ... 2 Vol. % O (eingeschränkte Genauigkeit) max. 0 ... 100 Vol. % O ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 41 - 0,83 - 0,91 Diacetylen - 1,09 - 1,20 Distickstoffmonoxid - 0,20 - 0,22 Ethan - 0,43 - 0,47 Ethylbenzol - 1,89 - 2,08 Ethylen, Ethen - 0,20 - 0,22 Ethylenglykol - 0,78 - 0,88 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 42 - 1,63 - 1,80 Toluol - 1,57 - 1,73 Vinylchlorid - 0,68 - 0,74 Vinylfluorid - 0,49 - 0,54 Wasser (Dampf) - 0,03 - 0,03 Wasserstoff + 0,23 + 0,26 Xenon - 0,95 - 1,02 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 43: Schwefelwasserstoffsensor
0 ... 5 vpm 0 ... 50 vpm • größter Messbereich Lebensdauer des Sensors ca. 12 Monate ab dem Einsatz im ULTRAMAT 23 Lagerzeit maximal 12 Monate ab Herstelldatum Betriebsart kontinuierliche Messung zwischen 0 und 12,5 vpm diskontinuierliche Messung zwischen 12,5 und 50 vpm...
Seite 44: Messgasberührte Teile Im Gasweg
Sicherheitsbehälter PA66/NBR/PA6 Analysenkammer ● Korpus IR Aluminium ● Korpus UV Aluminium ● Auskleidung Rein-Aluminium (nicht bei UV-Modul) ● Stutzen Edelstahl 1.4571 ● Fenster IR ● Fenster UV synthetisches Quarzglas ● Kleber Epoxidharz-basierter Klebstoff ● O-Ring ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 45: Schaltpläne
Eingang für Messgas/Prüfgas Gasausgang Eingang für AUTOCAL/Nullgas oder Eingang für Messgas/Justiergas (Kanal 2) Gasausgang (Kanal 2) Gehäusespülung Eingang atmosphärischer Druckaufnehmer Eingang Chopperraumspülung Kondensatabscheider mit Filter Sicherheitsfeinfilter Magnetventil Messgaspumpe Druckschalter Durchflussanzeiger IR-Analysierteil Sicherheitsbehälter Sauerstoffsensor (elektrochemisch) Atmosphärischer Druckaufnehmer Schwefelwasserstoff-Sensor ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 46 Beschreibung 3.5 Schaltpläne Sauerstoffsensor (paramagnetisch) UV-Modul Bild 3-9 ULTRAMAT 23, Tischgerät mit einer IR-Messkomponente, mit interner Messgaspumpe, Kondensatabscheider und Sicherheitsfeinfilter auf der Frontplatte, elektroch. Sauerstoffsensor (optional) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 47 Beschreibung 3.5 Schaltpläne Bild 3-10 ULTRAMAT 23, 19"-Einschubgehäuse mit einer IR-Messkomponente, mit interner Messgaspumpe, Schwefelwasserstoffsensor (optional), paramagnetischer Sauerstoffsensor (optional), elektroch. Sauerstoffsensor (optional) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 48 ULTRAMAT 23, 19"-Einschubgehäuse mit einer IR-Messkomponente, ohne interne Messgaspumpe, Schwefelwasserstoffsensor (optional), paramagnetischer Sauerstoffsensor (optional), elektroch. Sauerstoffsensor (optional) Bild 3-12 ULTRAMAT 23, 19"-Einschubgehäuse für mehrere IR-Messkomponenten, ohne interne Messgaspumpe, mit getrenntem Gasweg, paramagnetischer Sauerstoffsensor (optional), elektroch. Sauerstoffsensor (optional) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 49 Beschreibung 3.5 Schaltpläne Bild 3-13 ULTRAMAT 23, 19"-Einschubgehäuse für mehrere IR-Messkomponenten, ohne interne Messgaspumpe, Messgwasweg in Rohr ohne Sicherheitsfilter und Sicherheitsbehälter, mit getrenntem Gasweg, nicht getrennter Gasweg (optional) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 50 Beschreibung 3.5 Schaltpläne Bild 3-14 ULTRAMAT 23, 19"-Einschubgehäuse mit UV-Modul, elektrochemischer Sauerstoffsensor (optional) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 51 Beschreibung 3.5 Schaltpläne Bild 3-15 ULTRAMAT 23, 19"-Einschubgehäuse mit einer IR-Messkomponente und UV-Modul, elektrochemischer Sauerstoffsensor (optional) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 52: Gasanschlüsse
Beschreibung 3.5 Schaltpläne Bild 3-16 ULTRAMAT 23, 19"-Einschubgehäuse für mehrere IR-Messkomponenten und UV-Modul 3.5.2 Gasanschlüsse Bild 3-17 Gasanschlüsse der ULTRAMAT 23-Varianten ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 53: Anschlusspläne
Gasanschlüsse: Stutzen 6 mm; siehe Abschnitt Gasanschlüsse (Seite 52) ③ -X45: 9-poliger Stecker ELAN (RS485) ④ -X90: 9-poliger Schnittstellenstecker (Optionsplatine mit PROFIBUS-DP/PA) ⑤ -X50: 37-poliger Stecker: Optionsplatine; Binäreingänge/Relaisausgänge ⑥ -X80: 37-poliger Stecker: Analoge und digitale Ein- und Ausgänge Bild 3-18 Anschlüsse Tischgerät ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 54: Einschubgerät
Gasanschlüsse: Stutzen 6 mm oder 1/4"; siehe Abschnitt Gasanschlüsse (Seite 52) ③ -X45: 9-poliger Stecker ELAN (RS485) ④ -X90: 9-poliger Schnittstellenstecker (Optionsplatine mit PROFIBUS-DP/PA) ⑤ -X50: 37-poliger Stecker: Optionsplatine; Binäreingänge/Relaisausgänge ⑥ -X80: 37-poliger Stecker: Analoge und digitale Ein- und Ausgänge Bild 3-19 Anschlüsse Einschubgerät ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 55: Steckerbelegung
Beschreibung 3.5 Schaltpläne 3.5.4 Steckerbelegung Steckerbelegung der Grundplatine Bild 3-20 ULTRAMAT 23 Grundplatine ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 56 Beschreibung 3.5 Schaltpläne Optionsplatine Bild 3-21 ULTRAMAT 23 Optionsplatine ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 57: Maßbilder
Beschreibung 3.6 Maßbilder Maßbilder Einschubgerät Bild 3-22 Maßzeichnung Einschubgerät - Vorderansicht Bild 3-23 Maßzeichnung Einschubgerät - Seitenansicht ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 58 Beschreibung 3.6 Maßbilder Bild 3-24 Maßzeichnung Einschubgerät - Draufsicht Gasanschlüsse: Rohrstutzen Ø 6 mm oder 1/4” Achtung: Bei Einbau in Tischgehäuse oder Schrank nur auf Stützschienen montieren. Bild 3-25 Maßzeichnung Einschubgerät - Rückansicht ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 59 Beschreibung 3.6 Maßbilder Tischgerät Bild 3-26 Maßzeichnung Tischgerät - Vorderansicht Bild 3-27 Maßzeichnung Tischgerät - Seitenansicht ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 60 Beschreibung 3.6 Maßbilder Bild 3-28 Maßzeichnung Tischgerät - Draufsicht Gasanschlüsse: Rohrstutzen Ø 6 mm oder 1/4” Bild 3-29 Maßzeichnung Tischgerät - Rückansicht ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 61: Kommunikation
Beschreibung 3.7 Kommunikation Kommunikation 3.7.1 Allgemeines Der ULTRAMAT 23 bietet folgende Kommunikationsmöglichkeiten: • ELAN-Schnittstelle (RS485) • SIPROM GA • PROFIBUS DP/-PA 3.7.2 ELAN-Schnittstelle ELAN-Schnittstelle ELAN ist eine standardmäßig integrierte serielle Schnittstelle (RS 485), die eine Kommunikation zu mehreren Analysatoren ermöglicht. Sie vernetzt bis zu 12 Analysatoren.
Seite 62: Schnittstellenparameter
Echobetrieb 3.7.3 PROFIBUS DP/-PA PROFIBUS-DP/PA ist der marktführende Feldbus. Alle Siemens Gasanalysatoren sind mit einer – auch nachrüstbaren – optionalen Steckkarte profibustauglich und erfüllen das von der PNO (PROFIBUS Nutzer Organisation) verbindlich festgelegte "Geräteprofil für Analysegeräte". Mit dem Software-Bedientool SIMATIC PDM ist ein zentraler Zugriff auf die Analysatoren der Anlage möglich.
Seite 63 Unterschieden werden dabei zyklische und azyklische Dienste. Mit zyklischen Diensten werden die zeitkritischen Daten, wie Messwerte und Status übertragen. Die azyklischen Dienste ermöglichen die Abfrage oder die Änderung von Geräteparametern während des Betriebs. Der ULTRAMAT 23 ist mit einer - auch nachrüstbaren - optionalen Steckkarte PROFIBUS - erhältlich. Bild 3-31...
Seite 64: Siprom Ga
Überschreitung dieser Distanz muss ein Repeater eingesetzt werden. Softwarevoraussetzungen: • Windows XP • Windows Vista • Windows 7 • Windows 10 Die SIPROM GA Software ist verfügbar im Internet und kann unter folgender Adresse heruntergeladen werden: SIPROM GA-Download (https://support.industry.siemens.com/cs/ww/ de/ps/17702/dl) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 65: Montage
Messgas in die Umwelt freigesetzt wird. Auch schwächere Erschütterungen beeinflussen das Messergebnis! Das Gerät darf daher nur an einem Ort aufgebaut werden, der frei von Erschütterungen ist. Beachten Sie die Angaben in den Technischen Daten. (Seite 34) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 66: Direkte Sonneneinstrahlung
Folgendes: GEFAHR Explosionsgefahr Die Gasanalysatoren ULTRAMAT 23 zur Verwendung in der Ex-Zone 2 müssen in einem verschließbaren Gehäuse mit der Schutzart IP54 installiert werden. Dieses Gehäuse muss den Anforderungen nach EN 60079-15 entsprechen und muss für alle Umgebungsbedingungen, die während des Betriebs auftreten können, ausgelegt sein. Dieses Gehäuse kann nur mit einem Werkzeug (z.
Seite 67 Montage Hinweis Für Gerätevarianten zur Verwendung in der Ex-Zone 2 ist außerdem Kompaktbetriebsanleitung gemäß EN 61010-1 und EN 60079-0 für ULTRAMAT 23 unbedingt zu beachten! ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 68 Montage ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 69: Anschließen
Heiße, giftige und aggressive Messstoffe können freigesetzt werden, wenn der Messstoff nicht für die messstoffberührten Teile geeignet ist. • Stellen Sie sicher, dass der Werkstoff der messstoffberührten Teile für den Messstoff geeignet ist. Beachten Sie die Angaben im Kapitel Technische Daten (Seite 34). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 70: Berührungsgefährliche Spannung
Elektrische Trennvorrichtung gem. IEC 60947-1 und IEC 60947-3 Nach IEC 60947-1 “Norm für Niederspanunngsschaltgeräte und Überstromschutzeinrichtung” und IEC 60947-3 „Lastschalter, Trennschalter, Sicherungen“ benötigen Sie für das Gerät eine elektrische Trennvorrichtung. Wir empfehlen einen handelsüblichen Sicherungsautomaten. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 71: Geräte In Explosionsgefährdeten Bereichen
Folgendes: GEFAHR Explosionsgefahr Die Gasanalysatoren ULTRAMAT 23 zur Verwendung in der Ex-Zone 2 müssen in einem verschließbaren Gehäuse mit der Schutzart IP54 installiert werden. Dieses Gehäuse muss den Anforderungen nach EN 60079-15 entsprechen und muss für alle Umgebungsbedingungen, die während des Betriebs auftreten können, ausgelegt sein. Dieses Gehäuse kann nur mit einem Werkzeug (z.
Seite 72: Geräte In Biogasanlagen
5.2 Gasanschlüsse und interner Gasweg WARNUNG Betrieb von Geräten in explosionsgefährdeten Bereichen Für den sicheren Betrieb des Geräts in explosionsgefährdeten Bereichen beachten Sie unbedingt die Hinweise und Bedingungen der "ATEX- Kompaktbetriebsanleitung für den ULTRAMAT 23". 5.1.3 Geräte in Biogasanlagen GEFAHR Explosionsgefahr Dieses Gerät wird unter anderem in Biogasanlagen eingesetzt.
Seite 73: Leitung Für Autocal/Nullgas
Druckänderung aufgenommen wird. 5.2.2 Gasaufbereitung Um das Verschmutzen der vom Messgas durchströmten Teile zu verhindern, muss das Messgas ausreichend aufbereitet werden. Im Allgemeinen werden vor dem ULTRAMAT 23 folgende Elemente zur Gasaufbereitung angeordnet: • Gasentnahmegerät mit Partikel-Filter • Messgaskühler •...
Seite 74: Elektrischer Anschluss
Gasentnahmesonde Strömungsregler (Option) Gaskühlgerät Gasaustritt Analysenfilter AUTOCAL/Nullgaszufuhr Messgaspumpe (Option) Bild 5-1 Beispielhafte Gasaufbereitung für den ULTRAMAT 23 Elektrischer Anschluss 5.3.1 Anschluss der Signalleitungen ACHTUNG Unsachgemäße Spannungsversorgung Die 24 V/1A-Versorgungsspannung muss eine leistungsbegrenzte Schutzkleinspannung mit sicherer elektrischer Trennung (SELV) sein! Verbinden Sie die Signalleitungen nur mit Geräten, die ebenfalls über eine sichere elektrische Trennung gegen ihre Hilfsenergie verfügen.
Seite 75: Netzanschluss
Dem Gerät liegt ein Netzverbindungskabel oder ein Kaltgerätestecker bei, welche nur von qualifiziertem Personal (siehe Qualifiziertes Personal (Seite 12)) angeschlossen werden dürfen. Auf der Geräteseite wird das Kabel an die Kaltgerätekupplung angeschlossen. Auf der Netzseite wird das Kabel in eine Netzsteckdose gesteckt. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 76: Einschubgerät
Elektrische Trennvorrichtung gem. IEC 60947-1 und IEC 60947-3 Nach IEC 60947-1 “Norm für Niederspanunngsschaltgeräte und Überstromschutzeinrichtung” und IEC 60947-3 „Lastschalter, Trennschalter, Sicherungen“ benötigen Sie für das Gerät eine elektrische Trennvorrichtung. Wir empfehlen einen handelsüblichen Sicherungsautomaten. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 77 Geräte, die zum Einsatz in explosionsgefährdeten Bereichen gemäß CSA Class I Div. 2 vorgesehen sind, müssen mit einem Sicherungsbügel ausgerüstet werden, welcher den Netzstecker vor unbeabsichtigtem Abziehen schützt (siehe vorstehendes Bild, Pfeil). Dieser Sicherungsbügel liegt dem Gerät lose bei und muss vor der Inbetriebnahme angeschraubt werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 78 Anschließen 5.3 Elektrischer Anschluss ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 79: Inbetriebnehmen
Wenn eine Störmeldung angezeigt wird, ist der ordnungsgemäße Betrieb im Prozess nicht mehr gewährleistet. • Prüfen Sie die Schwere des Fehlers. • Beheben Sie den Fehler. • Wenn der Fehler weiter besteht: – Setzen Sie das Gerät außer Betrieb. – Verhindern Sie die erneute Inbetriebnahme. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 80 • Achten Sie darauf, dass während Reinigungs- und Wartungsarbeiten keine Feuchtigkeit in das Geräteinnere gelangt. VORSICHT Eindringen von Feuchtigkeit in das Geräteinnere Geräteschaden. • Achten Sie darauf, dass während Reinigungs- und Wartungsarbeiten keine Feuchtigkeit in das Geräteinnere gelangt. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 81: Einsatz In Explosionsgefährdeten Bereichen
Für Geräte (Sondervarianten, welche nach CSA Class I Div. 2 (Hazard locations) und ATEX Zone 2 betrieben werden, gilt folgender Sicherheits- und Warnhinweis: WARNUNG Explosionsfähige Atmosphäre Nicht in einem Bereich öffnen, warten oder Instand setzen, in dem eine explosionsfähige Atmosphäre vorhanden sein kann. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 82 Folgendes: GEFAHR Explosionsgefahr Die Gasanalysatoren ULTRAMAT 23 zur Verwendung in der Ex-Zone 2 müssen in einem verschließbaren Gehäuse mit der Schutzart IP54 installiert werden. Dieses Gehäuse muss den Anforderungen nach EN 60079-15 entsprechen und muss für alle Umgebungsbedingungen, die während des Betriebs auftreten können, ausgelegt sein.
Seite 83: Einsatz In Biogasanlagen
Dieses Gerät wird unter anderem in Biogasanlagen eingesetzt. Bei einer Verwendung dieses Geräts in Biogasanlagen müssen Sie damit rechnen, dass das Messgas Methan enthält, welches in bestimmten Konzentrationen mit Sauerstoff oder Luft explosive Gemische bildet. Diese Bedingungen können bei bestimmten Betriebszuständen der Anlage erreicht werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 84: Vorbereitungen Zur Inbetriebnahme
Machen Sie alle Elemente der Gasaufbereitung vor dem Analysator (Gasentnahmegeräte, Gaskühlgeräte, Kondensattöpfe, Filter und evtl. angeschlossene Regler, Schreiber oder Anzeiger) betriebsbereit. Beachten Sie die dazugehörenden Betriebsanleitungen! 6.2.3 Geräteschnittstellen Prüfen Sie, dass alle Geräteschnittstellen (siehe Kommunikation (Seite 61)) richtig belegt und parametriert sind. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 85: Inbetriebnahme
Bei Geräten mit paramagnetischem O -Sensor kann über das Bedienmenü gewählt werden, ob der AUTOCAL mit Luft oder N erfolgen soll, und somit die Empfindlichkeit (20,95 % O ) oder der Nullpunkt des Sensors justiert wird. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 86: Messbereichen
UV-Modul seine Solltemperatur erreicht hat. Sobald dies der Fall ist, wird 55 Minuten gewartet, bis der zweite AUTOCAL durchgeführt wird. Dadurch beträgt die Anwärmphase minimal 60 Minuten; sie kann aber bei kalten Umgebungstemperaturen auf über 120 Minuten ansteigen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 87: Erstjustierung
Digitaleingang SYNC des Slave-Gerätes parallel einen AUTOCAL aus. Über die gleichzeitige Verbindung zwischen dem Digitalausgang SYNC des Slave-Gerätes und dem Digitaleingang SYNC des Master-Gerätes wird gewährleistet, dass beide Geräte immer gleichzeitig mit Nullgas beströmt werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 88 (siehe Justierung: AUTOCAL/Driftwerte: Zykluszeit (Seite 131)). • Ordnen Sie einem Relais die Funktion ”Sync.” zu (siehe Konfiguration: Ein-, Ausgänge/Pumpe: Relaiszuordnung (Seite 146)). • Weisen Sie dem Digitaleingang SYNC die Funktion ”AUTOCAL” zu (siehe Konfiguration: Ein-, Ausgänge/Pumpe: Binär-, Sync-Eingänge (Seite 149)). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 89 • Ordnen Sie einem Relais die Funktion ”Nullgas” zu (siehe Konfiguration: Ein-, Ausgänge/ Pumpe: Relaiszuordnung (Seite 146)). • Weisen Sie dem Digitaleingang SYNC die Funktion ”nur Kontakt CAL” zu (siehe Konfiguration: Ein-, Ausgänge/Pumpe: Binär-, Sync-Eingänge (Seite 149)). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 90 (siehe Justierung: AUTOCAL/Driftwerte: Zykluszeit (Seite 131)). • Ordnen Sie einem Relais die Funktion ”Sync.” zu (siehe Konfiguration: Ein-, Ausgänge/Pumpe: Relaiszuordnung (Seite 146)). • Weisen Sie dem Digitaleingang SYNC die Funktion ”AUTOCAL” zu (siehe Konfiguration: Ein-, Ausgänge/Pumpe: Binär-, Sync-Eingänge (Seite 149)). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 91: Bedienen
CSA Class I Div. 2 und ATEX Zone 2 WARNUNG Explosionsfähige Atmosphäre Die Tasten des Gerätes dürfen nicht bedient werden, wenn eine explosionsfähige Atmosphäre vorhanden sein kann. Ist eine Bedienung über die Tastatur erforderlich, so ist ein Feuererlaubnisschein zwingend notwendig. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 92: Bedienerführung
Bedienen 7.2 Bedienerführung Bedienerführung In den nächsten Abschnitten wird die Bedienung des ULTRAMAT 23 nach dem folgenden Schema erklärt: _____________________________________________________________________________ _____________________________________________________________________________ Bild 7-1 Bedienerführung In der Überschrift des jeweiligen Abschnittes ist, ausgehend vom Hauptmenü, der komplette Menüpfad angegeben, auf dem das dargestellte Bild erreicht werden kann (siehe Abschnitt Anzeige und Bedienfeld (Seite 93)).
Seite 93: Anzeige Und Bedienfeld
Das Anzeigefeld besteht aus einer hinterleuchteten Flüssigkristall-Anzeige mit vier Zeilen zu je 20 Zeichen (5 x 8-Punkt-Matrix) und ist mit einer Folie überzogen. Im Anzeigefeld ist für jede Messkomponente eine Zeile reserviert. Dort sind von links nach rechts aufgeführt: Messwert, ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 94 S-Sonde können an der Stelle für die nicht mehr vorhandene Störung folgende Status angezeigt werden Schutzfunktion der H S-Sonde läuft (Anzeige leuchtet konstant) Schutzfunktion der H S-Sonde läuft, H S-Mess‐ wert ist ungültig (Anzeige blinkt) ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 95: Bedienoberfläche
7.3 Anzeige und Bedienfeld 7.3.2 Bedienoberfläche Der ULTRAMAT 23 besitzt eine menügeführte Bedienoberfläche. Generell lassen sich die Menüstrukturen wie folgt darstellen: HAUPTMENÜ → Untermenü 1 → Untermenü 2 → Untermenü 3 → Untermenü 4. Ein Schema des prinzipiellen Aufbaus der Bedienoberfläche zeigt das folgende Bild.
Seite 96: Tastenbelegungen
Bedienen 7.4 Betriebsarten 7.3.3 Tastenbelegungen Zur Bedienung des ULTRAMAT 23 stehen Ihnen acht Tasten zur Verfügung. Diese Tasten haben folgende Bedeutung: Bezeich‐ Bedeu‐ Funktion nung tung MEAS Measu‐ Messen; Abbruch von Eingabeoperationen; Verlassen des Bedienmodus (von jeder Menüebene aus); Umschalten von Bedienmodus auf Messmodus und Gerät wieder codieren...
Seite 97: Anwärmphase
Konfiguration Bild 7-4 Anwärmphase, Messmodus und Bedienmodus Unmittelbar nach dem Einschalten führt der ULTRAMAT 23 ei‐ nen Test der Anzeigeelemente durch. Bei diesem Test leuchten alle Elemente gleichzeitig etwa fünf Sekunden lang auf. Anschließend erscheint die nebenstehende Anzeige mit der Anwärmphase...
Seite 98: Messmodus
Erscheint im Messmodus ohne Störung ’*****’, bedeutet dies: ***** vpm CO 1875 vpm NO • Konzentration im Messgas mehr als 5 % höher als der Endwert 936.4 vpm SO2 des größten Messbereichs 4.4 % • Signalsättigung erreicht durch zu hohe Messgaskonzentrati‐ onen ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 99: Bedienmodus
(Menüstruktur siehe Konfiguration (Seite 139)). 7.4.3.1 Codeebenen Zur Sicherung gegen unbefugte oder unbeabsichtigte Bedienvorgänge ist der ULTRAMAT 23 durch zwei Codeebenen geschützt. Sobald Sie zum ersten Mal eine durch Code geschützte Funktion aufrufen, werden Sie aufgefordert, den dreistelligen Code einzugeben.
Seite 100: Tastenführung Schritt Für Schritt
Mit Einführung der Firmware-Version 2.15.06 des Grundgeräts können Sie für den Code außer Zahlen auch Buchstaben und Sonderzeichen verwenden. Hinweis Nachdem Sie sich mit der Bedienung des ULTRAMAT 23 vertraut gemacht haben, sollten Sie die werksseitig vorbelegten Codes ändern (siehe Abschnitt Konfiguration: Spezial-Funktionen: Codes/Sprache ändern (Seite 151)).
Seite 101 Durch erneutes Drücken der Taste <ENTER> rufen Sie nun das Untermenü ”Messbereiche” auf. Jetzt müssen Sie eine Messkomponente 1 bis 4 auswählen, für Komponente wählen welche die danach eingestellten Messbereiche gelten sollen. Bis : NO zu vier Messkomponenten können vorhanden sein. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 102 (Auswahl mit -> ) – oder mit <↓> und <ENTER> in den Messmodus zurückzu‐ : ja, Messmodus kehren, ohne dass die Änderungen übernommen werden. Eingabe übernehmen? (Auswahl mit -> ) : nein, Messmodus ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 103: Die Taste Esc
(Auswahl mit -> ) : weiterbearbeiten Nachdem Sie den vorstehend beschriebenen Ablauf am Gerät nachvollzogen haben, sind Sie bereits mit den wesentlichen Punkten der Bedienung des ULTRAMAT 23 vertraut. 7.4.3.3 Die Taste ESC Durch Drücken der Taste <ESC> können Sie zwei verschiedene Funktionen auslösen: •...
Seite 104: Die Taste Pump
(siehe Konfiguration: Ein-, Ausgänge/Pumpe: Pumpe bei CAL/MESS (Seite 150)). Außer mit der Taste <PUMP> kann die Pumpe auch über einen Binäreingang ein- und ausgeschaltet werden. Der Binäreingang hat Vorrang gegenüber der Taste. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 105: Funktionen
Diese Übersicht beinhaltet alle Parameter eines Geräts, welches sowohl einen IR-Detektor als auch ein UV-Modul enthält. Ist nur eines dieser beiden Analyseteile enthalten, so beginnt diese Übersicht bei Menübild 812b (IR) bzw. Menübild 812c (UV). Mit einer Fußnote (*) markierte ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 106 81242 Einbau-Spg: XX.XX mV Temperatur 8122 Netz XXX % IR-Messk.: XXX.X °C Elkospg : XX.X Strahler 1:XX.XXX V Strahler 2:XX.XXX V 81232 81241* ADU Druck: X.XXX Luftdruck: XXXX mbar 81231 Bild 8-2 Übersicht Untermenü Diagnosewerte ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 107: Diagnose: Gerätestatus
8.1 Diagnose 8.1.1 Diagnose: Gerätestatus In diesem Menü können Sie über weitere Untermenüpunkte alle Logbuch/Störungen Statusmeldungen des ULTRAMAT 23 aufrufen. WartungsAnforderung AUTOCAL-Abweichung In diesem Beispiel wird in der letzten Zeile die Messreserve des O2 Messreserve -Sensors gezeigt. Ist das Gerät mit einem H S-Sensors ausge‐...
Seite 108: Diagnose: Gerätestatus: Wartungsanforderung
• Maximum ist der zulässige Höchstwert der Abweichung. Zur Einstellung des Höchstwertes siehe Abs. Konfiguration: Spe‐ zial-Funktionen: AUTOCAL-Abweichung (nur für IR-Kompo‐ nenten) (Seite 152). Hinweis Diese Funktion ist komponentenspezifisch, aber nur für die IR-Messkomponenten verfügbar (nicht für die UV-Messkomponenten). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 109: Diagnose: Gerätestatus: O2-Messreserve
Empfindlichkeitsjustierung gemessen wurde. • Warnung und Störung sind die beiden Minimalwerte, bei de‐ ren Unterschreiten eine Wartungsanforderung bzw. eine Stö‐ rungsmeldung erfolgt. 8.1.2 Diagnose: Diagnosewerte Die Diagnosewerte liefern wichtige Informationen bei Fehlersuche und Einstellarbeiten. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 110: Diagnose: Diagnosewerte: Ir
Infrarot-Komponente aufrufen. Diese sind: V-ADUt Rohwerte 8121 • ADU sind Spannungs- und Signalwerte des Analog-Digital- Lockin-ADU SO2 Wandlers vor der Temperaturkompensation. X= 408399 Y= 103444 R= 444912 V= 444872 B= 100116 T= 41.0°C 81211 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 111: Diagnose: Diagnosewerte: Uv
Diagnosewerte gelten sollen. Nach Drücken der Taste <ENTER> erscheint das folgende Aus‐ wahlmenü: Nachdem Sie die betreffende Komponente gewählt haben, er‐ Diagnosewerte SO2 scheint das nebenstehende Bild mit weiteren Auswahlparame‐ Justierwerte Optische Ausrichtung tern. prüfen 8126 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 112: Optische Ausrichtung
Sauerstoff-Messwert. Hier sind auch nega‐ tive Werte möglich • Datum ist das Einbaudatum des O -Sensors (siehe Ab‐ schnitt Justierung: O2-Messbereich: Sensor-Einbaudatum (Seite 122)) • Einbau-Spg ist die druckkompensierte Spannung des O Sensors zum Zeitpunkt des Einbaus. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 113: Diagnose: Diagnosewerte: (Paramagnetischer) O2-Sensor
– ADU-Druck ist die am Ausgang des A/D-Wandlers gemessene aktuelle Spannung des Drucksensors. – Luftdruck ist der aktuelle Luftdruck in mbar. • IR-Messkammer Temperatur IR-Mess- Hier wird die Temperatur des ersten IR-Detektors ange‐ kammer : 41.1 °C zeigt 81232 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 114: Displaytemperatur
– Elkospg.: Dies ist die Rohspannung nach der Gleichrich‐ tung der Trafospannung – Strahler1, Strahler2: Die Angabe der Strahlerspan‐ nung(en) in Volt. Ein leerer Wert zeigt an, dass der ent‐ sprechende Strahler nicht vorhanden ist. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 115: Variante Mit Uv-Modul Ohne Ir-Analysierteil
– Netz: Die Angabe der Netzspannung in % vom Nennwert der jeweiligen Netzspannung (z. B.: 100 % entsprechen 230 V bzw. 120 V). 81241a – Elkospg.: Dies ist die Rohspannung nach der Gleichrich‐ tung der Trafospannung Hinweis Alle Menübilder sind bei IR/UV Geräten vorhanden ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 116: Diagnose: Werksdaten Hardware
Software zeigt für jede Hardware die Firmware enthält: Firmware-Nr.: A5E35916872 • Die Artikelnummer der betreffenden Firmware Softausgabe:VV.VV.VV • Die Version und das Erstelldatum der Software und die Num‐ vom TT.MM.JJ mer des Bootloaders (rechts unten im Menübild) 8141 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 117: Justierung
Justierung In dieser Funktionsgruppe können Sie mit Hilfe eines oder mehrerer Prüfgase die IR-Kanäle des ULTRAMAT 23 abgleichen sowie Nullpunkt und Empfindlichkeit neu einstellen (Endwert justieren). Außerdem können Sie den Sauerstoffsensor und den internen atmosphärischen Drucksensor justieren sowie die AUTOCAL-Parameter festlegen. Das unten stehende Bild zeigt den Menüablauf für ein Gerät ohne UV-Modul und ohne H...
Seite 118 Wenn das Gerät mit einem H S-Sensor ausgestattet ist, dann ändert sich das Eingangsmenü für die Justierfunktionen. Die folgende Übersicht zeigt die Menüfolge der Justierfunktionen des S-Sensors. Die Justierfunktionen des H S-Sensors sind in Abschnitt Justierung: H2S-Sensor (Seite 126) beschrieben. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 119 Wenn das Gerät mit einem UV-Modul ausgestattet ist, dann ändert sich das Eingangsmenü für die Justierfunktionen. Die folgende Übersicht zeigt die Menüfolge der Justierfunktionen des UV- Moduls. Die Justierfunktionen des UV-Moduls sind in Abschnitt Justierung: Ultraviolett- Komponenten (Seite 129) beschrieben. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 120: Justierung: Infrarot-Komponenten
Start Just. MB1 – die Sollwerte der Prüfgase für die einzelnen Messbereiche Start Just. MB2 einstellen – Gesamt- oder Einzeljustierung auswählen • in den Zeilen 3 und 4 einen Justiervorgang starten. Diese Funktion ist komponentenspezifisch. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 121: Justierung: Infrarot-Komponente: Sollwerte Mb 1+2
Anzeige wie abgebildet. Wenn der Messwert in der zweiten 1 mg/m Zeile über einen Zeitraum von etwa 10 s konstant bleibt oder Messwert stabil ? Dann ENTER drücken sich nicht mehr wesentlich verändert, drücken Sie die Taste 8212a <ENTER>. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 122: Justierung: Elektrochemischer Sauerstoff-Messbereich
Das eingegebene Datum wird auf Plausibilität geprüft. Danach folgt eine Endwertjustierung (AUTOCAL-Funktion) mit Umge‐ 8221 bungsluft. Während dieses Vorgangs wird auch geprüft, ob die Sonden‐ spannung größer als 9 mV ist. Wenn dies nicht zutrifft, erfolgt eine Störmeldung ”Sondenspg. zu gering”. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 123: Justierung: O2-Messbereich: O2-Nullpunkt Justieren
Anzeige wie abgebildet. Wenn der Messwert in der zweiten 0.11 % Zeile über einen Zeitraum von etwa 10 s konstant bleibt oder Messwert stabil ? Dann ENTER drücken sich nicht mehr wesentlich verändert, drücken Sie die Taste 82231a <ENTER>. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 124: Justierung: Paramagnetischer Sauerstoffsensor
• "O2-Nullpkt.justieren" Mit dieser Funktion wird der Nullpunkt des paramagneti‐ schen Sensors justiert • "O2-MB justieren" Mit dieser Funktion wird der MB-Endwert bzw. die Empfind‐ lichkeit des paramagnetischen Sensors justiert und der Soll‐ wert eingestellt. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 125: Justierung: O2 Paramagnetisch: Nullpunkt Justieren
Falls eine individuelle Justierung mit Prüfgas durchgeführt wurde, überschreibt der nächste AUTOCAL diese Justierung. Falls dies nicht gewünscht wird, muss der AUTOCAL deaktiviert werden. Hierzu: 1. Navigieren Sie zum Eingangsmenü (823) und 2. Stellen Sie dort den Parameter "Autocal O2-Sens." ein auf den Wert 'NEIN'. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 126: Sollwert Einstellen
Schwefelwasserstoff-Konzentration verwendet werden. Um eine mögliche Messunsicherheit in engen Grenzen zu halten, empfehlen wir eine monatliche Justierung mit einem Prüfgas. Die Schwefelwasserstoff-Konzentration dieses Prüfgases soll der Konzentration des Messgases entsprechen, mindestens jedoch einer Konzentration von 10 % des größten Messbereichsendwerts. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 127: Justierung: H2S-Sensor: Einbau Definieren
• Beenden Sie die Justierung durch Drücken der Taste <ESC>. Wird während der Justierung ein Fehler festgestellt, wird die Meldung "Toleranz nicht i.O." ausgegeben. 8.2.4.3 Justierung: H2S-Sensor: Messbereich justieren Mit dieser Funktion können Sie Sollwert eingeben und die Empfindlichkeit des Sensors justieren. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 128: Justierung: H2S-Sensor: Tk-Parameter Eingabe
Nullpunkt und Empfindlichkeit ein. Diese Parameter können Sie vom Sensor ablesen. Hierzu navigieren Sie wie folgt: Justierung -> Codeeingabe erforderlich -> Sonde justieren -> Komponente wählen -> H S -> TK-Parameter Eingabe. Das folgende Bild erscheint: TK Nullpkt. Eingabe TK Empf. Eingabe 82414 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 129: Temperaturkompensation Der Empfindlichkeit
• in Zeile 2 den Sollwert des Prüfgases einstellen • in Zeile 3 den Justiervorgang starten Jetzt können Sie den Prüfgaswert eingeben. Den angezeigten Sollwert:1250.0mg/m3 Wert können Sie mit den Pfeiltasten verändern und den endgül‐ tigen Prüfgaswert mit der Taste <ESC> bestätigen. 82511 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 130: Justierung: Drucksensor
Betriebstemperatur um mehr als 8 °C gegenüber der beim letzten AUTOCAL gemessenen ge‐ ändert hat. Dieser AUTOCAL wird mit einer Verzögerung von 280 Minuten gestartet. • Driftwerte Diese drei Parameter werden gesondert be‐ • Zykluszeit schrieben. • Spülzeit ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 131: Justierung: Autocal/Driftwerte: Driftwerte
Die vierte Zeile zeigt an, wann der nächste AUTOCAL erfolgen wird. Wenn die Beströmung während eines zyklischen AUTOCAL zu gering ist, so wird dieser AUTOCAL abgebrochen und eine Stö‐ rung angezeigt. Dieser Vorgang wird im Logbuch eingetragen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 132: Justierung: Autocal/Driftwerte: Spülzeit
Änderungen ab. Das folgende Bild zeigt den Menüablaufplan dieser Funktionsgruppe. Die Erklärung der Bildelemente ist in Abschnitt Bedienmodus (Seite 99) beschrieben. Der Zugang zum Menü ”Parameter” ist durch die Codeebene 1 geschützt. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 133: Parameter: Messbereiche
* nur bei Komponente H2S 8342 8.3.1 Parameter: Messbereiche In diesem Menü können Sie: MB umschalten MB einstellen • ein Umschalten zwischen Messbereichen zulassen oder ab‐ MB Hysterese schalten • Endwerte der Messbereiche einstellen • eine Hysterese definieren. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 134: Parameter: Messbereiche: Messbereiche Umschalten
(z. B. 90 ... 100 %). • AR: Das Gerät schaltet automatisch von einem in den anderen Messbereich um (AR = Autorange). Das Einstellen der Um‐ schaltkriterien ist in Abschnitt Parameter: Messbereiche: Hys‐ terese (Seite 136) beschrieben. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 135: Parameter: Messbereiche: Messbereiche Einstellen
(Typschild) – obere Grenze: das 1,1-fache des oberen MB laut Werks‐ einstellung (Typschild) Im Beispiel hier sind dies also: • kleinster MB 1: 0 bis 4 mg/m • größter MB 2: 4 bis 2200 mg/m ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 136: Parameter: Messbereiche: Hysterese
Messbereich (MB2) um • Arbeitet Ihr Gerät im großen Messbereich (MB2), so schaltet es beim Unterschreiten eines Messwertes von 360 mg/m (=90 % von 400 mg/m ) in den kleinen Messbereich (MB1) um. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 137: Parameter: Grenzwerte
S' als Messkomponente Grenzwert 1 H2S angewählt, wird außer den Grenzwerten die Funktion 'H S-Son‐ Grenzwert 2 H2S Schutz Sonde H2S denschutz' angewählt. Die Funktion 'Grenzwert' ist in Abs. Para‐ meter: Grenzwerte (Seite 137) beschrieben. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 138: Parameter: Zeitkonstanten
Zeitkonstanten Für die Zeitkonstanten sind folgende Werte möglich: • T innerhalb: 0,1 bis 99,9 (s) • T außerhalb: 0,1 bis 99,9 (s) • Schwellwert (Angabe in %): 0 ... 100 % vom kleinsten Mess‐ bereich ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 139: Parameter: Pumpe/Lcd-Kontrast
Mit dieser Funktionsgruppe können Sie Relais und Ein- und Ausgänge funktional zuordnen und Spezial -und Testfunktionen benutzen. Das folgende Bild zeigt den zugehörigen Menüablaufplan, unter '842' und '843' befinden sich weitere Menüablaufpläne. Eine Erklärung der Bildelemente finden Sie in Abschnitt Bedienmodus (Seite 99)), ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 140 WartungsAnf 7 : X Störung 3 : X Störung 4 : X 8413214 8413211 Die Spezialfunktionen (Menübild 842) sind beschrieben in Abs. Konfiguration: Spezial- Funktionen (Seite 150), die Gerätetests (Menübild 843) in Abs. Konfiguration: Gerätetest (Seite 159). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 141 Ident number: N Zurück mit ESC Kanal: Komp: X zurück mit ESC PB Relais: aus 1.Q:+X.XXXXe+X 84242 Diagnose 84232a 84232 842331 Firmware : 2.0.0 Boot FW : 0.2.0 Tag: AAAAAAAAAAAAAAA 842321 Bild 8-6 Übersicht Konfiguration Spezialfunktionen ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 142: Konfiguration: Ein-, Ausgänge/Pumpe
Funktionen zuordnen: Relaiszuordnung Binär-/Sync-Eingänge • Relais Pumpe bei CAL/MESS • Ein- und Ausgänge Außerdem sind über dieses Menü folgende Einstellungen be‐ dienbar: • Synchronisation mehrerer Geräte • Verhalten der Pumpe beim AUTOCAL und im Messbetrieb ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 143: Konfiguration: Ein-, Ausgänge/Pumpe: Analogausgänge
(neg. MW aus) 0 - 20 mA 0,0 mA 0,0 mA 2 - 20 mA 0,0 mA 2,0 mA 4 - 20 mA 0,0 mA 4,0 mA NAMUR - 20 mA 3,8 mA 4,0 mA ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 144 Hier sind folgende Messwertausgaben möglich: • halten: Der unmittelbar vor Beginn einer Funktionskontrolle gemessene Wert wird unverändert ausgegeben. Dies betrifft auch die ausgegebenen Grenzwerte (siehe Abschnitt Parameter: Grenzwerte (Seite 137)). • aktualis.: Der Messwert wird laufend aktualisiert. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 145 Hier sind folgende Messwertausgaben möglich: • halten: Der unmittelbar vor Beginn einer Störung gemessene Wert wird unverändert ausgegeben. Dies betrifft auch die ausgegebenen Grenzwerte (siehe Abschnitt Parameter: Grenzwerte (Seite 137)). • aktualis.: Der Messwert wird laufend aktualisiert. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 146: Konfiguration: Ein-, Ausgänge/Pumpe: Relaiszuordnung
Übersicht der Relaiszuordnungen Funktion Relais stromlos Relais stromführend Signalisierung Grenzwert Grenzwert hat angespro‐ Grenzwert chen (siehe Abschnitt Parameter: Grenz‐ werte (Seite 137)) Messbereich Messbereich 2 Messbereich 1 Statusmeldungen Störung Störung liegt vor Wartungsanforderung Wartungsanforderung liegt vor ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 147 Jeder Messkomponente kann zur Messbereichsumschaltung ein MB-Relais Relais zugeordnet werden. Dadurch ist besonders bei automati‐ MB-Relais schem Umschalten (Autoranging-Betrieb, siehe Abschnitt Para‐ 84122 meter: Messbereiche (Seite 133)) eine sichere Zuordnung des analogen Ausgangssignals zum augenblicklich aktiven Messbe‐ reich möglich. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 148: Statusmeldungen
Justiergasversorgung (im Bild dem Relais 7 zugeordnet) • Sync: Synchronisation eines AUTOCAL mit weiteren Geräten inner‐ halb eines Systems (im Bild dem Relais 8 zugeordnet; siehe Abschnitt Systemaufbau mit mehreren Geräten in Parallel‐ schaltung (Seite 87)). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 149: Konfiguration: Ein-, Ausgänge/Pumpe: Binär-, Sync-Eingänge
Bild. Hier können Sie In einem Untermenü den acht Binärein‐ Funktionskontrolle Messbereiche gängen folgende Funktionen zuordnen: Logbuch löschen • sieben verschiedene Meldungen für Störungen/Wartungsan‐ 84132 forderungen • vier verschiedene Meldungen für Funktionskontrolle • Messbereiche umschalten • das Logbuch löschen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 150: Konfiguration: Ein-, Ausgänge/Pumpe: Pumpe Bei Cal/Mess
AUTOCAL-Abweichung ELAN/PROFIBUS/Querk. • Ändern der Zugangscodes Werksdat/Reset/Einh. • Ändern der Dialogsprache • Einstellen der AUTOCAL-Toleranzen • Parametrieren der Schnittstellen • Ändern der physikalischen Einheiten, mit denen die Mess‐ werte ausgegeben werden • Ändern der Werksdaten ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 151: Konfiguration: Spezial-Funktionen: Codes/Sprache Ändern
In der dritten Zeile dieses Dialogs können Sie die Sprache der Bediendialoge ändern. Das Gerät ist für folgende Sprachen aus‐ gelegt: • deutsch • english • español • français • italiano • polski Eine Änderung der Bediensprache ist sofort nach Verlassen dieses Dialogs wirksam. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 152: Konfiguration: Spezial-Funktionen: Autocal-Abweichung (Nur Für Ir-Komponenten)
• Anzahl der AUTOCAL-Vorgänge bis zum Setzen eines neuen Referenzwertes: 10 • Maximale Abweichung bis zum Auslösen einer Wartungsanforderung 6 % • Maximale Abweichung bis zum Auslösen eines Fehlers: 10 % Hinweis Diese Funktion gilt nur für IR-Komponenten! ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 153: Konfiguration: Spezial-Funktionen: Elan/Profibus/Querk
Menübild. 8423 Konfiguration: Spezial-Funktionen: ELAN/PROFIBUS/Querk.: ELAN-Parameter In diesem Dialog können Sie die Parameter für ein ELAN-Netz‐ Kanal-Adresse : 1 werk einstellen. Diese sind: Name: ULTRAMAT 23 Mw-Telegramme :AUS • Kanal-Adresse Sync.Nullp.Just.:AUS Innerhalb eines ELAN-Netzwerks müssen für die beteiligten 84231 Geräte die Kanal-Adressen eingestellt werden.
Seite 154 Während eines AUTOCAL sind beide Geräte nicht messfähig. Daher müssen evtl. Signale zur Funktionskontrolle ausgewertet werden. Beispiel zur Korrektur des Quereinflusses von CO auf CO mit 6 vpm CO bei 25 % CO über ELAN ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 155 Name : Mw-Telegramm: Mw-Telegramm: EIN Sync.Nullp.Just.AUS Sync.Nullp.Just.AUS Quereinfluss zu CO Quereinfluss zu CO2 Quereinfluss: Quereinfluss: Quereinfluss 1 Quereinfluss 1 Quereinfluss 2 Quereinfluss 2 Quer für CO Kanal: 1 Komp. 1.Q -2.4000e-1 32.54 % ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 156 – Firmware Hier wird der Firmwarestand angezeigt – Boot FW Hier wird der Stand der Boot-Firmware angezeigt – TAG Der Name, welcher diesem Gerät im Netzwerk zugewie‐ sen wurde (bzw. die ersten 16 Zeichen hiervon). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 157: Konfiguration: Spezial-Funktionen: Werksdat/Reset/Einh
Bild. Denn weiteren Ablauf bestimmen Sie durch die Betätigung einer der Tasten <ENTER> oder <ESC>. Nach dem Anwählen dieser Funktion erscheint dann für die Dau‐ Werksdaten laden er des Ladevorgangs das nebenstehende Bild. läuft, bitte warten 84241a ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 158 Abschnitt Parameter: Messbereiche: Messbereiche einstellen (Seite 135) beschrieben vornehmen. Außerdem sollten Sie nach dieser Änderung auch diese Parameter überprüfen: • Sollwerte der Prüfgase (Abschnitt Justierung: Infrarot-Komponente: Sollwerte MB 1+2 (Seite 121)) • Einstellungen der Grenzwerte (Abschnitt Parameter: Grenzwerte (Seite 137)). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 159: Konfiguration: Gerätetest
Mit dieser Funktion kann das Servicepersonal den Inhalt bestimmter Speicherbereiche einsehen. ACHTUNG Geräteausfall Bei unsachgemäßer Ausführung dieser Funktion kann das Gerät dauerhaft seine Messfähigkeit verlieren! Daher darf diese Funktion nur von qualifiziertem Servicepersonal ausgeführt werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 160: Menüdisplay
Test kann nicht vorzeitig abgebrochen werden. • Durchfl.schaltertest Es wird angezeigt, ob die Messgasströmung in Ordnung bzw. nicht in Ordnung ist. Abhängig von der Art der Gaszufuhr muss hierzu mit der Taste <PUMP> die Pumpe eingeschaltet werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 161: Konfiguration: Gerätetest: Ein-/Ausgänge
Der aktuelle Zustand des ausgewählten Relais (aktiv oder in‐ aktiv; im Bild inaktiv). Die Pinbelegung der Stecker X80 (Grundplatine) und X50 (Opti‐ onsplatine) ist beschrieben in Abschnitt Steckerbelegung (Sei‐ te 55). Durch Drücken der Taste <ESC> können Sie den Test beenden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 162 Ergebnis der Eingangsprüfung der Binäreingänge Test Binär-Eingänge aktiver Eingang: keiner abbrechen mit ESC 843242 Beim Versuch, diese Funktion bei einem Gerät ohne Optionspla‐ Options-Karte nicht tine aufzurufen, erscheint die nebenstehende Meldung. vorhanden! Zurück mit ESC 84132a 843242a ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 163: Konfiguration: Gerätetest: Chopper/Strahler
S-Sonden beeinträchtigen, wird über Software eine Schutz- und eine Spülfunktion realisiert. Außerdem wird bei der 50 ppm-H S-Sonde eine Spülfunktion realisiert, um dadurch eine diskontinuierliche Messung oberhalb der erlaubten Dauerkonzentration zu ermöglichen. Diese Funktionen laufen bei Erreichen bestimmter Betriebszustände automatisch ab. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 164: Sonden-Schutzfunktion
• Setzen der Schutzfunktion auf 'AUS' durch Ändern des Parameters im Grenzwerte- Bediendisplay oder über ELAN • Start eines anderes Gerätezustands wie Justieren, AUTOCAL, etc. • Quittieren der Störung "Schutz Sonde H S" im Logbuch ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 165 Während des Ablaufs der Schutzfunktion verbleibt das Gerät im Messmodus. Ob und in welcher Ablaufstufe der Schutzfunktion sich das Gerät befindet, kann über ELAN oder PROFIBUS ausgelesen werden. Die folgende Grafik zeigt den zeitlichen Ablauf der Schutzfunktion: Bild 8-8 Ablauf der H S-Schutzfunktion ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 166: Sonden-Spülfunktion
Nach der Vorspülphase werden der Zustand 'Funktionskontrolle' und der Kontrollbuchstabe gelöscht und die aktuellen Messwerte wieder angezeigt. Bereits während der Vorspülphase wird die Überwachung des H S-Schwellwerts für die erlaubte Dauerbetriebskonzentration wieder aktiviert. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 167 Während des Ablaufs der Schutzfunktion verbleibt das Gerät im Messmodus. Ob und in welcher Ablaufstufe der Schutzfunktion sich das Gerät befindet, kann über ELAN oder PROFIBUS ausgelesen werden. Die folgende Grafik zeigt den zeitlichen Ablauf der Spülfunktion: Bild 8-9 Ablauf der H S-Spülfunktion ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 168 Funktionen 8.5 Automatisch ablaufende Funktionen der H2S-Sonden ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 169: Applikationshinweise
Elektrolyts, wodurch der Elektrolytbehälter beschädigt werden kann. Als Faustregel gilt: Der Sensor ist nach Herstellung und Lagerung 12 Monate einsetzbar. Batterie Der ULTRAMAT 23 muss kontinuierlich betrieben werden, da der H S-Sensor eine eigene Batterie enthält, deren Potenzialspannungsversorgung über den Betrieb des ULTRAMAT 23 aufrecht erhalten wird.
Seite 170: Druckeinfluss
S-Sensors innerhalb von 2 bis 3 Tagen. AUTOCAL / Nullpunkt Ein AUTOCAL des Nullpunkts ist alle 60 Minuten durchzuführen. Dies dient einerseits dem Schutz des Sensors und gleicht andererseits den Einfluss von Temperaturschwankungen im Tagesverlauf aus. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 171 Prüfung erkannt und ggf. korrigiert werden. Hierzu muss ein Prüfgas mit einer definierten Schwefelwasserstoff-Konzentration verwendet werden. Um eine mögliche Messunsicherheit in engen Grenzen zu halten, empfehlen wir eine monatliche Justierung mit einem Prüfgas mit einer Konzentration von 50 vpm H ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 172 Applikationshinweise ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 173: Instandhalten Und Warten
• Sorgen Sie vor dem Öffnen oder Ausbauen des Geräts dafür, dass keine Messstoffe freigesetzt werden können. WARNUNG Unzulässige Reparatur, Instandhaltung und Wartung des Geräts • Reparatur- und Wartungsarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 174: Sicherheitshinweise Für Geräte Im Einsatz In Explosionsgefährdeten Bereichen
Sicherheitshinweise für Geräte im Einsatz in explosionsgefährdeten Bereichen WARNUNG Unzulässige Reparatur, Instandhaltung und Wartung des Geräts • Reparatur- und Wartungsarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Elektrostatische Aufladung Eine Explosionsgefahr besteht in explosionsgefährdeten Bereichen, wenn sich elektrostatische Aufladungen entwickeln, z.
Seite 175: Wartungsarbeiten
Wasser angefeuchteten Schwamm oder Lappen. Verwenden Sie nur lösungsmittelfreie, handelsübliche Reinigungsmittel. Reinigen Sie das Display und die Folientastatur vorsichtig und ohne Druck mit einem feuchten Tuch. Es darf kein Wasser ins Innere des Geräts gelangen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 176: Innenraum Reinigen
Unsachgemäße Eingriffe können zu einer Einschränkung der Messgenauigkeit oder zu einer Funktionsunfähigkeit des Gerätes führen. Um die Messgenauigkeit des ULTRAMAT 23 zu erhalten, kann es nach dem Austausch bestimmter Teilen notwendig werden, eine Temperaturkompensation durchzuführen. Teile, für welche diese Aussage zutrifft, sind in der Ersatzteilliste (s. ) mit "*" gekennzeichnet.
Seite 177: Austausch Von Sicherungen
• Setzen Sie den neuen Filter ein! Achten Sie beim Einbau des Filters darauf, dass der Pfeil auf dem Filter in die Fließrichtung des Gases zeigt. • Schieben Sie den Gehäusedeckel wieder auf das Gehäuse, und schrauben Sie ihn fest. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 178: Wartungsarbeiten Am Tischgerät
2. Lösen Sie den Kondensatbehälter an der Gerätefrontseite wie in Abschnitt Entleeren des Kondensatbehälters (Seite 178) beschrieben. 3. Entnehmen Sie den verschmutzten Filter. 4. Stecken Sie den neuen Filter auf. 5. Schieben Sie den Kondensatbehälter wieder von unten auf. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 179: Austausch Des Uv-Moduls
Unsachgemäßer Einbau von Austauschteilen Im Rahmen des Austauschs von Ersatzteilen besonders am UV-Modul sind spezielle Arbeiten notwendig, welche nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen. Unsachgemäße Eingriffe können zu einer Einschränkung der Messgenauigkeit oder zu einer Funktionsunfähigkeit des Gerätes führen.
Seite 180: Austausch Des Elektrochemischen Sauerstoffsensors
2. Drehen Sie die zwei Schrauben des Deckels auf der Frontseite heraus, und nehmen Sie den Deckel ab. 3. Entriegeln Sie den Steckverbinder des Sensoranschlusses, und ziehen Sie ihn ab. 4. Schrauben Sie den O -Sensor aus seiner Halterung heraus. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 181: Austausch Des Schwefelwasserstoff-Sensors
Gefahr durch elektrischen Schlag Beim Austausch des Sensormoduls wird das Gerät geöffnet. Dadurch werden berührungsgefährliche Spannungen zugänglich, die zu einem elektrischen Schlag führen können. Aus diesem Grund darf der Austausch des Sensormoduls nur bei ausgeschaltetem Gerät erfolgen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 182 3. Öffnen Sie das Gerät durch Lösen der zwei Schrauben des Deckels, verschieben Sie den Deckel und heben Sie ihn nach oben an 4. Ziehen Sie den Stecker am H S-Sensor ab. 5. Schrauben Sie den H S-Sensor aus der Halterung heraus ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 183 Instandhalten und Warten 10.2 Wartungsarbeiten Bild 10-2 Position des H S Sensors im Gerät ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 184 Dies ist beschrieben in Abschnitt Dichtigkeit der Gaswege (Seite 84) 6. Justieren Sie den H S-Sensor wie im Abschnitt Justierung: H2S-Sensor (Seite 126) beschrieben 7. Geben Sie das Einbaudatum im Menüpunkt "H S-Einbau definieren" ein. Das Gerät ist dann wieder betriebsbereit. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 185: Austausch Des Paramagnetischen Sauerstoffsensors
Wir empfehlen daher, für einen Sensoraustausch das Gerät ins Werk zurückzusenden. Sollte dennoch ein Austausch vor Ort stattfinden, so müssen Sie mit Einschränkungen der Messgenauigkeit rechnen. Details zur Rücksendung finden Sie im Abschnitt Rücksendeverfahren (Seite 225). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 186 Instandhalten und Warten 10.2 Wartungsarbeiten ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 187: Fehler- Und Systemmeldungen
Die Anzeige kann dadurch schlecht lesbar sein oder schlimmstenfalls dunkel bleiben. Wenn dieser Fehler aufgrund einer zu hohen Umgebungstemperatur aufgetreten ist, müssen Sie für eine ausreichende Belüftung bzw. Klimatisierung sorgen. Wenn dann der Fehler weiterhin auftritt, müssen Sie den Service informieren. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 188: Störungen
Meldung Mögliche Ursachen Abhilfe Messwert Kanal 1, 2 oder 3 ausser To‐ Konzentration des Messgases oberhalb Messgas-Konzentration reduzieren leranz, des Messbereichs Messwert-Anzeige: ***** Entsprechender IR- oder UV-Kanal ist de‐ Gilt fur IR- und UV-Komponenten fekt ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 189 Kein Temperaturabgleich durchge‐ Temperaturkompensation wurde nicht er‐ führt folgreich abgeschlossen Neue Komponente wurde geladen Initialisierung des EEPROM wurde durch‐ Laden Sie die Werksdaten wie in Ab‐ geführt schnitt Konfiguration: Spezial-Funktio‐ nen: Werksdat/Reset/Einh.: Werksdaten laden (Seite 157) beschrieben ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 190 Strahlerleistung zu gering AUTOCAL-Abweichung zu gross (UV) UV-Analysenkammer verschmutzt oder defekt EEPROM-Fehler Prüfsumme nicht in Ordnung Gelesenes Zeichen entspricht nicht dem geschriebenen Zeichen UV-EEPROM-Fehler Prüfsumme nicht in Ordnung Gelesenes Zeichen entspricht nicht dem geschriebenen Zeichen ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 191 Nullpunkt des H2S-Sensors zu gross Zu kurze Spülzeit beim Justieren Justierung wiederholen Empfindlichkeit des H2S-Sensor zu ge‐ Sensor verbraucht Sensor tauschen ring UV-Modul antwortet nicht Netzteil defekt Kabel des UV-Moduls defekt oder nicht verbunden Stromversorgung des UV-Moduls defekt ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 192 Fehler- und Systemmeldungen 11.2 Störungen ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 193: Außerbetriebnehmen Und Entsorgen
• Verschrottung 12.1 Reparatur und Wechsel des Einsatzorts Wird der ULTRAMAT 23 zur Reparatur oder zum Wechsel des Einsatzorts außer Betrieb gesetzt, gehen Sie wie folgt vor: Einschubgerät 1. Stellen Sie sicher, dass das Gerät nicht mehr mit Gas beströmt wird. Schalten Sie, sofern vorhanden, alle externen Pumpen aus.
Seite 194: Entsorgung Des Geräts
’gefährliche Bestandteile enthaltendes Gerät’. Er muss daher von einem örtlichen Entsorger korrekt und umweltfreundlich entsorgt werden. Entsorgung des elektrochemischen Sauerstoffsensors Der verbrauchte oder defekte O -Sensor ist Sondermüll und muss dementsprechend verpackt und entsorgt werden. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 195: Entsorgung Des Schwefelwasserstoffsensors
Verwenden Sie daher beim Austausch des Sensormoduls keine Werkzeuge, die den Sensor durch scharfe Kanten oder Quetschbewegungen beschädigen können. Sollte es dennoch zum Kontakt mit der Säure kommen, spülen Sie die betroffenen Hautstellen sofort mit viel Wasser! ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 196 Außerbetriebnehmen und Entsorgen 12.2 Verschrottung des Geräts ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 197: Ersatzteile/Zubehör
5. Wählen Sie ein Ersatzteil aus und fügen Sie es Ihrer Beobachtungsliste hinzu. Die Beobachtungsliste öffnet sich. 6. Klicken Sie auf "Add to cart of Industry Mall". Die Siemens Industry Mall öffnet sich und Sie können Ihr Ersatzteil bestellen. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 198: Allgemeiner Hinweis
Hinweis Unsachgemäße Reparatur Reparaturen der in diesem Kapitel mit einem * gekennzeichneten Komponenten dürfen nur in einer von Siemens zertifizierten Servicestelle oder von qualifziertem, besonders geschulten Personal durchgeführt werden, da anschließend mit dem Gerät eine individuelle Temperaturkompensation durchgeführt werden muss.
Seite 199 Bild 13-3 19" Einschubgerät mit UV-Modul Hinweis Es gibt noch weitere Varianten des 19" Einschubgeräts (mit und ohne UV-Modul), bei dem die Kaltgerätebuchse in der Mitte der Geräterückwand eingebaut ist (Messbereiche mit Analysenkammerlängen größer 180mm). ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 200 Anschlussstutzen gerätspezifisch für Schlauch oder Rohr 6mm/1/4" Satz Schlauchanschlüsse nicht abgebildet bestehend aus: T/90°- Schlauchverbinder, Reduzierstutzen für atm. Drucksensor/Chopperraumbe‐ spülung Satz Schlauklemmen nicht abgebildet Vitonschlauch nicht abgebildet Zubehör Bezeichnung Bemerkungen CO2 Absorberpatrone nicht abgebildet ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 201 Ersatzteile/Zubehör 13.3 Gasweg Bild 13-5 Gaswegelemente an der Frontseite, 19"-Einschubgerät Bild 13-6 Gaswegelemente an der Frontseite, Tischgerät Teil-Nr. Bezeichnung Bemerkungen Elektrochemischer Sauerstoffsensor montiert hinter der Abdeckung Strömungsmesser Kondensatbehälter Ersatzfilter Kondensatbehälter im Kondensatbehälter, Packungseinheit: 3 Stück ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 202: Elektronik
Aufschrift Geräterückseite Sicherung 100 V/120 V AC; T 1,25 A/L 250 V s. Aufschrift Geräterückseite Netztrafo Leitung Empfängerkammer zu Haupt‐ nicht abgebildet platine Zubehör Bezeichnung Bemerkung Kaltgerätekupplung und SUB-D nicht abgebildet Werkzeugsatz Schraubendreher nicht abgebildet ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 203 Firmware Firmware Profibus *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 204: Pumpe
1.2 Messgaspumpe 60 Hz 2 Dichtungssatz für Messgaspumpen 1.1 und 1.2 Set Pleuelgelenkgarnitur nicht abgebildet bestehend aus 2 verschiedenen Schrauben, 2 Metallunterlegscheiben, 2 verschiedenen Gummidämpfern Set Pumpenhalter nicht abgebildet bestehend aus Pumpenhalter, Dämpfer, Anpressplatte Pumpenhalter ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 205: Ir-Analysierteile
Ersatzteile/Zubehör 13.6 IR-Analysierteile 13.6 IR-Analysierteile 13.6.1 IR-Analysierteil 7MB2335-, 7MB2355-, mit einer Messkomponente auf dem ersten IR-Kanal Bild 13-10 IR-Analysierteil 7MB2335-, 7MB2355-, mit einer Messkomponente auf dem ersten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 206: Distanzstück
Empfängerkammer abhängig von der Messkomponente *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschulten Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 207: Ir-Analysierteil 7Mb2337-, 7Mb2357-, Mit Jeweils Einer Messkomponente Auf Dem Ersten Und Zweiten Ir-Kanal
Ersatzteile/Zubehör 13.6 IR-Analysierteile 13.6.2 IR-Analysierteil 7MB2337-, 7MB2357-, mit jeweils einer Messkomponente auf dem ersten und zweiten IR-Kanal Bild 13-11 IR-Analysierteil 7MB2337-, 7MB2357-, mit jeweils einer Messkomponente auf dem ersten und zweiten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 208 Empfängerkammer Abhängig von der gewählten Messkomponente *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 209: Ir-Analysierteil 7Mb2338-, 7Mb2358-, Aufbau Mit Zwei Messkomponenten Auf Dem Ersten Ir-Kanal
IR-Kanal 13.6.3.1 IR-Analysierteil für CO/NO (Messkomponente und Messbereich AA, AB, AC, AK) Bild 13-12 IR-Analysierteil für CO/NO (Messkomponente und Messbereich AA, AB, AC, AK), Aufbau mit zwei Messkomponenten auf dem ersten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 210 8 **) Optisches Filter *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 211: Ir-Analysierteil Für Co/No (Messkomponente Und Messbereich Ad)
Ersatzteile/Zubehör 13.6 IR-Analysierteile 13.6.3.2 IR-Analysierteil für CO/NO (Messkomponente und Messbereich AD) Bild 13-13 IR-Analysierteil für CO/NO (Messkomponente und Messbereich AD), Aufbau mit zwei Messkomponenten auf dem ersten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 212 8 **) Optisches Filter mit Filterträger *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 213: Ir-Analysierteil Für Co2/No (Messkomponente Und Messbereich Dc)
IR-Analysierteil für CO2/NO (Messkomponente und Messbereich DC) Bild 13-14 IR-Analysierteil für CO2/NO (Messkomponente und Messbereich DC), Aufbau mit zwei Messkomponenten auf dem ersten IR-Kanal Teil-Nr. Bezeichnung Bemerkung 1 *) Strahler mit Temperatursensor 3 *) Chopper 2 Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 214 8 **) Optisches Filter mit Filterträger *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 215: Ir-Analysierteil Für Co/Co2 Und Co2/Ch4 (Messkomponente Und Messbereich Ba, Bd, Cb)
13.6 IR-Analysierteile 13.6.3.4 IR-Analysierteil für CO/CO2 und CO2/CH4 (Messkomponente und Messbereich BA, BD, CB) Bild 13-15 IR-Analysierteil für CO/CO2 und CO2/CH4 (Messkomponente und Messbereich BA, BD, CB), Aufbau mit zwei Messkomponenten auf dem ersten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 216 7.1,7.2 * Empfängerkammer *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 217: Ir-Analysierteil Für Co/Co2 Und Co2/Ch4 (Messkomponente Und Messbereich Bb, Ca)
Ersatzteile/Zubehör 13.6 IR-Analysierteile 13.6.3.5 IR-Analysierteil für CO/CO2 und CO2/CH4 (Messkomponente und Messbereich BB, CA) Bild 13-16 IR-Analysierteil für CO/CO2 und CO2/CH4 (Messkomponente und Messbereich BB, CA), Aufbau mit zwei Messkomponenten auf dem ersten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 218 7.1,7.2 * Empfängerkammer *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 219: Ir-Analysierteil Für Co2/Co (Messkomponente Und Messbereich Bj, Bk, Bl)
Ersatzteile/Zubehör 13.6 IR-Analysierteile 13.6.3.6 IR-Analysierteil für CO2/CO (Messkomponente und Messbereich BJ, BK, BL) Bild 13-17 IR-Analysierteil für CO2/CO (Messkomponente und Messbereich BJ, BK, BL), Aufbau mit zwei Messkomponenten auf dem ersten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 220 7.1,7.2 * Empfängerkammer *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 221: Ir-Analysierteil 7Mb2338-, 7Mb2358- Dritte Messkomponente Auf Dem Zweiten Ir-Kanal
IR-Analysierteil 7MB2338-, 7MB2358- Dritte Messkomponente auf dem zweiten IR-Kanal Die in der folgenden Zeichnung hellgrau dargestellten Teile sind Beispiele für die erste und zweite Messkomponente auf dem ersten IR-Kanal. Bild 13-18 IR-Analysierteil 7MB2338-, 7MB2358-, Dritte Messkomponente auf dem zweiten IR-Kanal ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 222: 13.7 Uv-Modul
Empfängerkammer Abhängig von der gewählten Messkomponente *) Nach dem Austausch dieses Teils sind spezielle Arbeiten notwendig, die nur in einer von Siemens zertifizierten Servicestelle oder von qualifiziertem, besonders geschultem Personal durchgeführt werden dürfen, wie z. B. Temperaturkompensation, elektrischer Grundabgleich, 3-Punktjustierung mit Prüfgas usw.
Seite 223: Sensoren
Schrauben für die Befestigung des Montagebleches auf dem Gehäuseboden. 13.8 Sensoren Tabelle 13-2 Sensoren Teil-Nr. Bezeichnung Bemerkungen S-Sensor Messbereich 0 ... 50 ppm (Schwefelwasserstoff-Sensor) - Elektrochemischer Sau‐ erstoffsensor - Paramagnetischer Sau‐ erstoffsensor - Vorverstärkerplatine ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 224 Ersatzteile/Zubehör 13.8 Sensoren ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 225: Anhang
Wie Sie ein Produkt an Siemens zurücksenden, erfahren Sie unter Rücksendung zu Siemens (https://support.industry.siemens.com/cs/ww/de/sc/3098). Wenden Sie sich an Ihren Siemens-Vertreter, um zu klären, ob ein Produkt reparaturfähig ist und wie Sie es zurücksenden. Ihr Vertreter kann Ihnen auch bei der schnellen Bearbeitung der ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 226: A.3 Druckumrechnungstabelle
A.3 Druckumrechnungstabelle Reparatur, einem Kostenvoranschlag für die Reparatur oder einem Reparaturbericht/ Fehlerursachenbericht behilflich sein. ACHTUNG Dekontaminierung Das Produkt muss vor dem Einsenden möglicherweise dekontaminiert werden. Ihr Siemens- Ansprechpartner kann Ihnen mitteilen, für welche Produkte dies erforderlich ist. Druckumrechnungstabelle mbar 10000...
Seite 227: Egb-Richtlinien
Im folgenden Bild sehen Sie die Maximalwerte der elektrostatischen Spannungen, auf die eine Bedienungsperson aufgeladen werden kann, wenn Sie mit den im Bild angegebenen Materialien in Kontakt kommt. Diese Werte entsprechen den Angaben der IEC 801-2. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 228: Grundsätzliche Schutzmaßnahmen Gegen Entladungen Statischer Elektrizität
Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 229: Liste Der Abkürzungen
AUTOMATIC CALIBRATION binary digit (engl. für Binärziffer) BImSchV Bundesimmissionsschutzverordnung Blue Ultraviolet circa = Calciumfluorid Compact Disk, ein Speichermedium Communauté Européenne (fr. für Europäische Gemeinschaft) = Methan = Ethen, Ethylen = Hexan CO = Kohlenmonoxid = Kohlendioxid ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 230 International Electrotechnical Commission (engl. für Internationale elektro‐ technische Kommission) IEEE Institute of Electrical and Electronics Engineers InGaN Indium-Gallium-Nitrid, ein Halbleitermaterial i. O. in Ordnung Internal Protection (engl. für interner Schutz) Infrarot Internationale Organisation für Normung (von gr.: "isos"; zu dt. "gleich") ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 231 B. Buna Not Connected (engl. für nicht verbundene Leitungen) neg. negativ(e) Nanofarad NFPA National Fire Protection Association, gemeinnützige US-amerikanische Brand‐ schutzorganisation = Ammoniak NO = Stickstoffmonoxid = Stickstoffdioxid Summenbezeichnung für alle Stickstoffoxide (Stickoxide) Nummer = Sauerstoff ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 232 Datenübertragung Sekunde(n) siehe SELV Safety Extra Low Voltage (engl. für Sicherheitskleinspannung) = Schwefelhexafluorid SIPROM GA Siemens Process Maintenance for Gas Analyzers = Schwefeldioxid Software time (engl. für Zeit) Temperatur TA Luft Technische Anleitung zur Reinhaltung der Luft TCP/IP Transmission Control Protocol/Internet Protocol;...
Seite 233 Video Graphics Array, ein Grafikkartenstandard volume parts per billion (engl. für Teile einer Milliarde ≙ 10 eines Volumens) volume parts per million (engl. für Teile einer Million ≙ 10 eines Volumens) z. B. Zum Beispiel µm Mikrometer Ω ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 234 Liste der Abkürzungen C.1 Abkürzungsverzeichnis ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 235: Index
ADU, 110 Abweichung, 108, 152 Ausgangsstrom, 115 Anwärmphase, 85 Brückenspannung, 115 Inbetriebnehme, 85 Displaytemperatur, 114 AUTOCAL-Abweichung, 108 Elektrochemischer Sauerstoffsensor, 112 Automatische Justierung, 32 H2S-Sensor, 113 IR-Messbereiche, 110 IR-Rohwerte, 111 Netzspannung, 114, 115 Paramagnetischer Sauerstoffsensor, 113 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 236 Elektrochemischr Sauerstoffsensor Gaskühler, 73 Justierung, 122 Gaslaufpläne, 45 Empfängerkammer, 27 Gaspumpe, 73 Entsorgung Gasweg Einschubgerät, 194 Dichtigkeitsprüfung, 84 Elektrochemischer Sauerstoffsensor, 194 Verwendete Materialien, 44, 45 H2S-Sensor, 195 Geräte zum Betrieb in Ex-Bereichen Tischgerät, 194 Sicherheitshinweise, 81 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 237 Schutzfunktion, 164 Sync-Eingang, 149 Sondenschutz, 137, 164 Werksdaten laden, 157 Spülfunktion, 166 Werkseinstellungen, 163 Hotline, (Siehe Support-Anfrage) Zugangscode, 151 Hysterese, 136 Kundensupport, (Siehe Technischer Support) Inbetriebnahme Lieferung, 12 Checkliste, 85 Logbuch, 107 Erstjustierung, 87 Vorbereitungen, 84 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 238 Sauerstoffmessung paramagnetisch Paramagnetischer Sauerstoffsensor Austausch Sensor, 185 Austausch, 185 Einsatzbereiche, 22 Diagnosewerte, 113 Funktionsprinzip, 31 Ersatzteil, 223 Querempfindlichkeiten, 41, 42 Justierung, 125 Technische Daten, 40 Parameter, 132 Schnittstelle Grenzwerte, 137 RS485, 61 Kontrast, 139 Schutzkleinspannung, 74 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 239 Status anzeigen, 108 Wartungsarbeiten, 175 Tischgerät, 178 T90-Zeit, (Zeitkonstanten) Werksdaten Tasten Diagnosewerte, 116 CAL, 103 Werksdaten laden, 157 ESC, 103 Werkseinstellungen, 163 PUMP, 104, 160 Wiederanlauf, 158 Tastenführung, 101 Technische Daten, 34 Allgemein, 34 Infrarotdetektor, 36 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...
Seite 240 Index Zeitkonstanten, 138 Zertifikate, 69 Zugangscode, 100, 151 ULTRAMAT 23 Gerätehandbuch, 04/2022, A5E37100384-012...

Siemens ULTRAMAT 23 Gerätehandbuch

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Siemens ULTRAMAT 23

Inhaltszusammenfassung für Siemens ULTRAMAT 23
