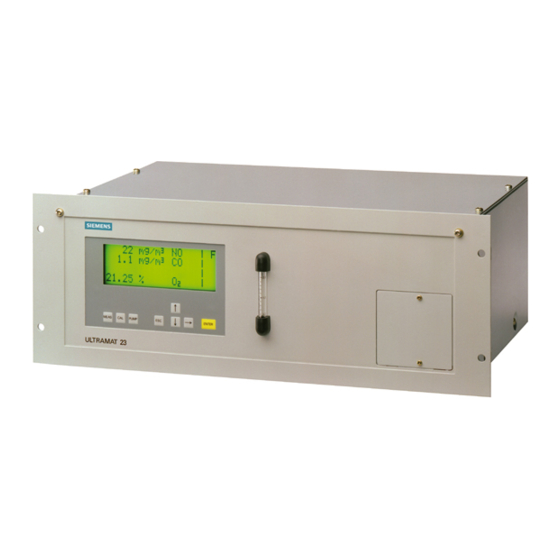

Siemens ULTRAMAT 23 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. ULTRAMAT 23
  6. Betriebsanleitung

Siemens ULTRAMAT 23 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für ULTRAMAT 23:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Kontinuierliche Gasanalyse
ULTRAMAT 23
Nachtrag 2 zur Betriebsanleitung C79000-G52xx-C216-03
Produktinformation
Rechtliche Hinweise
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen.
Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen
ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
VORSICHT
mit Warndreieck bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
VORSICHT
ohne Warndreieck bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass ein unerwünschtes Ergebnis oder Zustand eintreten kann, wenn der entsprechende Hinweis nicht beachtet wird.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem
Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor
Sachschäden angefügt sein.
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstellung qualifiziertem Personal
gehandhabt werden unter Beachtung der für die jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin
enthaltenen Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit
diesen Produkten/Systemen Risiken zu erkennen und mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet
werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der
einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,
Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden. Hinweise
in den zugehörigen Dokumentationen müssen beachtet werden.
© Siemens Ⓟ2010
A5E03356188-01, 11/2010
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens ULTRAMAT 23

Inhaltszusammenfassung für Siemens ULTRAMAT 23

  • Seite 1 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.

  • Seite 2: Einleitung

    Zusatzanleitung, welche nur die spezifischen Inhalte dieser ULTRAMAT 23 -Gerätevariante wiedergibt. Für den sicheren Betrieb dieses Geräts ist in jedem Fall auch die Standard-Betriebsanleitung des ULTRAMAT 23 (C79000- G52xx-C216) mit dem Ausgabestand 03 zu beachten. Dies gilt vor allem für die dort aufgeführten Warn- und Sicherheitshinweise.

  • Seite 3: Technische Daten

    Analysierteil Eingang für atmosphärischen Druckaufnehmer Sicherheitsbehälter Eingang Chopperraumbespülung Paramagnetischer Sauerstoffsensor Sicherheitsfeinfilter Atmosphärischer Druckaufnehmer ULTRAMAT 23, 19"-Einschubgehäuse mit interner Messgaspumpe und paramagnetischer Sauerstoffmessung Technische Daten Allgemeines Messkomponenten maximal 4, davon bis zu 3 infrarotaktive Gase und eine Sauerstoffkomponente Messbereiche 2 je Komponente min.
  • Seite 4 Einflußgrößen Quergase (Störgase) Siehe Tabelle Querempfindlichkeiten Nullpunktdrift (% vol O MB 2%: max. 0,1 % bei wöchentlicher Nullpunktjustierung MB 5%: max. 0,1 % bei wöchentlicher Nullpunktjustierung MB 25 % oder größer: max. 0,5 % bei monatlicher Nullpunktjustierung Temperaturfehler (% vol O <...

  • Seite 5: Bedienung

    Allgemeines Messmodus Nach dem Einschalten und der Anwärmphase führt der ULTRAMAT 23 einen AUTOCAL durch. Dabei werden Nullpunkt und Empfindlichkeit der IR-Kanäle abgeglichen. Beim paramagnetischen Sauerstoffsensor wird zusätzlich dessen Empfindlichkeit mit dem Anteil von 20,95 % Sauerstoff in der Umgebungsluft abgeglichen.

  • Seite 6: Bedienfunktionen Justierung

    Zum Bedienmodus gelangen Sie durch Drücken der Taste ENTER im Messmodus. Es erscheint das Hauptmenü mit den folgenden Bedienmöglichkeiten. Diagnose Justierung Parameter Konfiguration Bedienfunktionen Diagnose Diagnosewerte Die angezeigten Diagnosewerte liefern wichtige Informationen bei Fehlersuche und Einstellarbeiten. Um die Diagnosewerte des paramagnetischen Sauerstoffsensors einzusehen, müssen Sie wie folgt navigieren: Diagnose ->...

  • Seite 7: Nullpunkt Justieren

    Nullpunkt justieren Mit dieser Funktion können Sie den Nullpunkt des paramagnetischen Sauerstoffsensors justieren. Als Nullgas müssen Sie Stickstoff verwenden. Am Messgaseingang muss Stickstoff anliegen. Hierzu navigieren Sie wie folgt: Justierung -> Codeeingabe erforderlich -> Sonde justieren -> O -> Nullpkt.justieren. Das folgende Bild erscheint: Nullpunkt justieren 0.43 % O2...

  • Seite 8: Messbereich Justieren

    Paramagnetischer Sauerstoffsensor A5E03347537 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
