Zähler und Verbrauchsdatenerfassung

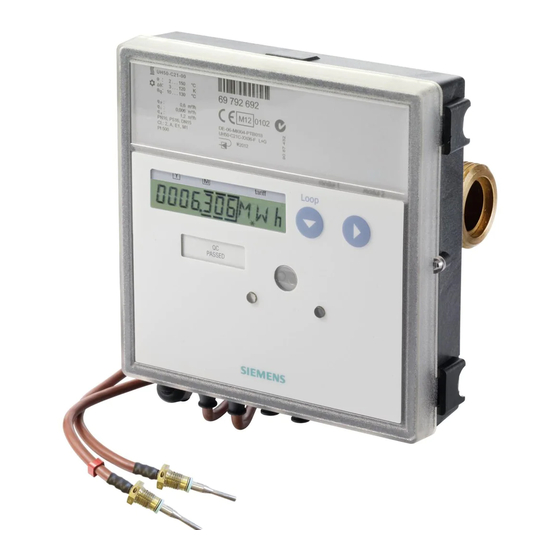

Ultraschall-Wärme- und Kältezähler
UH50..
CE2N5324de
2021-03-19
Ultraschall-Wärme- und Kältezähler zur Messung von Durchfluss und Energie
in einem wassergeführten Wärme- oder Kältekreislauf
●
Verfügbar als Wärme-, Kälte- oder kombinierter Wärme-/Kältezähler
●
Separate Erfassung der Wärme bzw. Kälte bei kombinierten Wärme-Kältezählern
inkl. automatischer Umschaltung
●
Verschleissfrei, da keine mechanisch bewegten Teile
●
Zulassung nach EN 1434 und MID-Genauigkeitsklasse 2
●
Beliebige Einbaulage (horizontal oder vertikal), im Rücklauf
●
Messbereich Durchfluss 1:100 nach EN 1434 (gesamt 1:1'000)
●
Auswahl an verschiedenen Kommunikationsmodulen und Spannungsversor-
gungstypen
●
Keine Ein- und Auslaufstrecken erforderlich
●
Optische Schnittstelle nach EN 62056-21
●
Selbstdiagnose
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens UH50 Serie
Inhaltszusammenfassung für Siemens UH50 Serie
- Seite 1 Zähler und Verbrauchsdatenerfassung Ultraschall-Wärme- und Kältezähler UH50.. Ultraschall-Wärme- und Kältezähler zur Messung von Durchfluss und Energie in einem wassergeführten Wärme- oder Kältekreislauf ● Verfügbar als Wärme-, Kälte- oder kombinierter Wärme-/Kältezähler ● Separate Erfassung der Wärme bzw. Kälte bei kombinierten Wärme-Kältezählern inkl.
- Seite 2 Anwendung Der Wärme- und Kältezähler UH50.. ist ein Messgerät zur physikalisch korrekten Erfassung des Energieverbrauchs. Die Wärme- bzw. Kältemenge wird jeweils separat erfasst und kann lokal oder via Fernabfrage ausgelesen werden. Das Gerät besteht aus einem Durchfluss- messteil und einem Rechenwerk. Das Rechenwerk kann mit diversen Fühlern, verschiede- nen Spannungsversorgungen und Kommunikationsmodulen ausgerüstet werden.
- Seite 3 Technik Messgenauigkeit nach EN 1434 Nachfolgende Grafik zeigt die typische Messgenauigkeit des UH50.. im Vergleich zu den Messgenauigkeitsanforderungen nach EN 1434 Klasse 2. Fehlergrenzen nach EN1434 Durchfluss [%/qp] Legende: EN 1434 – Klasse 3 EN 1434 – Klasse 2 UH50.. typisch (EN 1434 – ½ Klasse 2) Der Druckverlust in einem Durchflusssensor wird beim Nominaldurchfluss q angegeben.
- Seite 4 Nenndurch- Baulänge Anschluss Druckverlust Kv-Wert bei Kurve im fluss q bei q Δp 1 bar Diagramm mbar G 1¼, DN25 G 1¼ G 1¼, DN25 200, 300 G 2, DN40 DN50 DN50 DN65 DN80 DN100 DN150 Alternativ lässt sich dieser Wert auch mit Hilfe des Diagrammes grafisch ablesen. Druckverlustkennlinie FG H 1000...
- Seite 5 Anzeige Der Zähler zeigt den aktuellen Zählerstand in kWh, MWh, MJ oder GJ an. Am Zähler kann lediglich zwischen kWh und MWh oder zwischen MJ und GJ ausgewählt werden. *) Nachkommastellen "blinkend", "statisch" oder "unterdrückt". Um Fehler beim Ablesen zu vermeiden, sind die Nachkommastellen von angezeigten Wer- ten durch eine Umrandung gekennzeichnet.
- Seite 6 Durch kurzen Druck auf Taste 1 kann die gewünschte Schlaufe ausgewählt werden. Nach der letzten Schleife erscheint wieder die Nutzerschleife. Durch Drücken der Taste 2 können in der entsprechenden Schlaufe die entsprechenden Werte ausgelesen werden. Nach dem letzten Wert einer Schleife erscheint wieder der erste Wert. HINWEIS Je nach Geräteparametrierung können sowohl Anzeigeumfang als auch angezeigte Daten von dieser Beschreibung abweichen und bestimmte Tastenfunktionen gesperrt sein.
- Seite 7 Serviceschleife LOOP 3 Monatswert (Stichtag) Energie am Stichtag Tarifregister 1 am Stichtag Volumen am Stichtag Max. Durchfluss am Stichtag, im 2 Sekunden-Wechsel mit Datumsstempel Max. Leistung am Stichtag, im 2 Sekunden-Wechsel mit Datumsstempel Max. Temperaturen am Stichtag, im 2 Sekunden-Wechsel mit Datumsstempel, für Temperatur warme bzw.
- Seite 8 Vorjahreswerte Das Rechenwerk speichert jeweils am Jahresstichtag die Zählerstände für Energie, Volu- men, die Tarifregister, Fehlzeit und Durchflussmesszeit sowie die aktuellen Maxima für Durchfluss, Leistung, Temperaturdifferenz, Temperatur warme und kalte Seite mit deren Da- tumsstempel. Monatswerte Das Rechenwerk speichert für bis zu 60 Monate jeweils am Monatsstichtag die Zählerstän- de für Energie, Volumen, die Tarifregister, Fehlzeit und Durchflussmesszeit sowie die Mo- natsmaxima für Durchfluss, Leistung, Temperaturdifferenz, Temperatur warme und kalte Seite mit deren Datumsstempel.
- Seite 9 Fehlercode Fehler Hinweise für Service Störung im internen Speicher Gerät austauschen F1, F2, F3, F5 oder F6 steht Massnahme von Fehlercode länger als 8 Stunden an, abhängig. Diese Erkennung von Fehlermeldung F8 muss Manipulationsversuchen. durch den Service rückgesetzt werden Es werden keine Messungen mehr durchgeführt Fehler in der Elektronik Gerät austauschen...
- Seite 10 Batterien Standardbatterie (2 AA) Universalbatterie (D-Zelle) WZU-BA+GUM WZU-BDS Batterielebensdauer Die Batterielebensdauer ist abhängig vom Batterietyp und den Anforderungen (z.B. kurzes Messraster, Analogmodul etc.). HINWEIS Es dürfen nur die vom Hersteller freigegebenen Batterien eingebaut werden. Netzteil Anforderungen 6 Jahre 11 Jahre 16 Jahre AC 110/230 V;...
- Seite 11 GPRS-Modul M-Bus-Modul G4 (Schnellauslesemodus 4 Sek.) Impulsmodul (Schnelle Impulse) Analog-Modul BACnet/Modbus-Modul (Auslesung < 10 Min.) Schnelles Messraster (für Messraster Q =4 s und Messraster T = 4 s) Die folgende Tabelle zeigt, bei welchen Modulen eine externe Spannungsversorgung not- wendig ist. Externe Spannungsversor- Art der Spannungsversor- Modul...
- Seite 12 Kommunikation Kommunikationsmodule Die Kommunikationsmodule werden über einen 6-poligen rückwirkungsfreien Stecker ange- schlossen, so dass Einbau oder Umbau jederzeit möglich ist. Die ESD-Schutzmassnahmen sind zu beachten. Modul 1 Modul 2 Die Zähler UH50.. sind serienmässig mit einer optischen Schnittstelle ausgestattet. Darüber hinaus können für die Fernablesung bis zu 2 der folgenden Kommunikationsmodule einge- setzt werden: Impulsmodul...
- Seite 13 Zulässige Modulkombinationen Analog-Modul Schritt 1: Steckplatz für Modul 2 ist bestückt mit... MB G4 M-Bus Modul MB MI M-Bus Modul Funk Modul LoRa LoRaWAN- Modul BACnet BACnet-Modul Modbus Modbus- Modul NB-IoT NB-IoT-Modul GPRS GPRS-Modul AM (3) Impulsmodul MB G4 GPRS LoRa "Standard“...
- Seite 14 Anschlussklemmen Für den Anschluss der externen Leitungen auf den Modulen werden mehrpolige Klemmen verwendet. Anschlussvermögen: ● Draht oder Litze 0,2…2,5 mm² ● Litze mit Aderendhülse 0,25…1,5 mm² ● Leitergrössen 26 – 14 AWG Mehrleiteranschluss (2 Leiter gleichen Querschnitts) ● Draht oder Litze 0,2…0,75 mm²...
- Seite 15 Standardimpulse Standard-Impulswertigkeiten 1 kWh 10 kWh 100 kWh kWh *) MJ *) 1 MJ 10 MJ 100 MJ 0.1 m Nenndurchfluss in m *) Abhängig von der angezeigten Einheit der Wärmeenergie Impulse für Energie, Volumen und Tarifregister Periodendauer: >200 ms Impulsdauer: 100 ms leitend Impulse für Betriebszustände „Bereit“...
- Seite 16 Die Impulse können mit einem geeigneten Gerät empfangen und ausgewertet werden. Die Einstellungen sind gemäss den Angaben im Datenblatt des jeweiligen Reglers vorzuneh- men. Lineare Impulse werden proportional zum Messwert ausgegeben. Bei den skalierten Impul- sen kann die Anzahl der Impulse am oberen und unteren Ende definiert werden. In diesem Fall kann das impulsempfangende Gerät z.B.
- Seite 17 HINWEIS Das Modul WZU-MB G4 kann auf beiden Steckplätzen verwendet werden. Das Modul WZU-MI muss auf Steckplatz 1 eingesetzt werden. M-Bus-Modul mit 2 Impulseingängen WZU-MI Funktionsbeschreibung Das Modul WZU-MI hat neben dem M-Bus-Anschluss zusätzlich 2 Impulseingänge zum Auf- schalten von Zählimpulsen von Warm- und Kaltwasserzähler mit Reed, Relais oder Open Collector.
- Seite 18 Ausführung WZU-485E-MOD RTU-Kommunikation über RS485, Übertragungsrate bis zu 19200 Baud, Einstellung der Übertragungsrate und der Parität per Software (USB, Kabelverbindung), Aktualisierungsrate bis zu 10 Sek. Für UC50.. und für UH50.. ab Firmware 5.15 und höher WZU-485E-BAC MS/TP-Kommunikation über RS485, Übertragungsrate bis zu 76800 Baud, Einstellung der Übertragungsrate per Software (USB Kabelverbindung), Aktualisierungsrate bis zu 10 Sek.
- Seite 19 Funkmodul 868 MHz WZU-RF/WZU-RF-EXT Funktionsbeschreibung Die Funkmodule (WZU-RF/WZU-RF-EXT) dienen der drahtlosen Kommunikation des Zäh- lers mit einer Zentrale mit einer Funkfrequenz von 868 MHz. Sie unterstützen sowohl OMS- als auch DSMR-konforme Datenübertragung. Im DSMR-konformen Betrieb kann die Zähler- zeit gesetzt werden. Die maximale Reichweite beträgt 400 Meter. HINWEIS Das Modul muss auf Steckplatz 2 eingesetzt werden.
- Seite 20 LoRa-Modul WZU-LR / WZU-LR-EXT Funktionsbeschreibung Das Long Range Wide Area Network (LoRaWAN) ist ein Low-Power-Wide Area- Netzwerkprotokoll. Die LoRaWAN-Spezifikation wird von der LoRa-Alliance festgelegt, ist frei verfügbar und nutzt eine spezielle Modulationstechnik. Das LoRaWAN-Modul sendet Zählerdaten über ein LoRaWAN-Funknetzwerk an einen Ap- plikations-Server (Zentrale), auf den der Endkunde Zugriff hat.
- Seite 21 NB-IoT-Modul NB-IoT-EXT Funktionsbeschreibung Das NB-IoT-Modul sendet Zählerdaten über ein NB-IoT-Mobilfunk-Netzwerk an einen Appli- kationsserver (Zentrale), auf den auch der Endkunde Zugriff hat. Die Zählerdaten werden unmittelbar nach dem Start gesendet. Mit der mobilen 'Elvaco OTC APP' der Firma Elvaco kann das Modul parametriert werden. Das NB-IoT-Telegramm hat folgende Datenpunkte: ●...
- Seite 22 Eigenschaften ● Auslesen und Speichern von Messwerten des Wärme-/Kältezählers ● Auslesen und Speichern von Messwerten von jedem Messgerät, das dem M-Bus- Standardprotokoll entspricht ● Zusammenfassen von Messwerten per E-Mail, FTP, http, SMS transparent GSM und ● Konfigurierbare Berichtsvorlagen für herstellerspezifische Berichte zu Werten, zum Sys- tem usw.
- Seite 23 Die Funktion 'Adjusted Energy' (ab FW 5.24) addiert in Tarifregister 1 die Energie auf, die aus der Referenztemperatur und der Temperatur der warmen Seite berechnet wird. Rückgelieferte Energie (Tarif T8) In Tarifregister 1 wird die Energie aufaddiert, die aus der Temperatur kalte Seite berechnet wird (anstatt aus der Temperaturdifferenz).
- Seite 24 Kein Tarifregister aktiv Tarifregister 1 aktiv Tarifregister 2 aktiv Die Tarifart und die zugehörigen Parameter werden in der Serviceschleife LOOP 4 ange- zeigt. Bei T2, T3, T4, T5 und T6 Im 2 Sekunden- Wechsel mit Schwellwert 1/2/3 Bei T7 Bei T8 Bei T9 Im 2 Sekunden-Wechsel Bei T10...
- Seite 25 Lfd. Nr. Beschreibung F0 = Luft im Messrohr F1 = Unterbrechung Temperaturfühler warme Seite F2 = Unterbrechung Temperaturfühler kalte Seite F3 = Fehler Temperaturelektronik F5 = Kurzschluss Temperaturfühler warme Seite F6 = Kurzschluss Temperaturfühler kalte Seite F8 = Fühlerfehler >8 Stunden F9 = ASIC-Fehler Max.
- Seite 26 Datenlogger Der Datenlogger (standardmässig nicht im Gerät enthalten) ermöglicht die Archivierung von Daten, die der Anwender aus einem vordefinierten Wertevorrat wählen kann. Der Datenlog- ger enthält 4 Archive, denen 8 Kanäle zugewiesen sein können. Die Daten können den Ka- nälen beliebig zugewiesen werden. Die Parametrierung erfolgt über die Servicesoftware. Archiv Zeitbasis Speichertiefe...
- Seite 27 Typenübersicht Nachfolgend aufgeführte Ultraschall-Wärme- und Wärme-/Kältezähler UH50.. sind wie folgt ausgerüstet: Einbauort Zähler Im Rücklauf Nenndruck PN 16 (PS16) /PN 25 (PS25) Steuerleitungslänge 1,5 m/3 m Rücklauffühler im Durchflussmessteil Fühlereinbau integriert Rücklauffühler nicht im Durchflussmessteil integriert Rücklauffühlereinbau in Messrohr optional Fühlertyp Pt500, DS M10x1 mm, Länge 27,5 mm Pt500, DS M10x1 mm, Länge 38 mm...
- Seite 28 2,5 m /h Nenndurchfluss, Einbaulänge S55561-F114 UH50-A36-00 130 mm, Anschlussgewinde G 1",PN 16, Steuerleitung 1,5 m, Pt500, DS M10x1 mm, Länge 27,5 mm, Kabellänge 1,5 m, Rücklauffühler im Durchflussmessteil integriert, Anzeige kWh 2,5 m /h Nenndurchfluss, Einbaulänge S55561-F181 UH50-A38-00 190 mm, Anschlussgewinde G 1", PN 16, Steuerleitung 1,5 m, Pt500, DS M10x1 mm, Länge 27,5 mm, Kabellänge 1,5 m, Rücklauffühler im Durchflussmessteil...
- Seite 29 Wärme-/Kältezähler Optionen Bestellnummer 0,6 m /h Nenndurchfluss, Einbaulänge S55561-F122 UH50-C05-00 110 mm, Anschlussgewinde G ¾", PN 16, Steuerleitung 1,5 m, Pt500, DS M10x1 mm, Länge 27,5 mm, Kabellänge 1,5 m, Rücklauffühler im Durchflussmessteil integriert, Anzeige kWh 0,6 m /h Nenndurchfluss, Einbaulänge S55561-F252 UH50-C06-00 110 mm, Anschlussgewinde G ¾",...
- Seite 30 3,5 m /h Nenndurchfluss, Einbaulänge S55561-F125 UH50-C45-00 260 mm, Anschlussgewinde G 1¼", PN 16, Steuerleitung 1,5 m, Pt500, DS M10x1 mm, Länge 38 mm, Kabellänge 1,5 m, Rücklauffühler im Durchflussmessteil integriert, Anzeige kWh 3,5 m /h Nenndurchfluss, Einbaulänge S55561-F257 UH50-C47-00 260 mm, Anschlussgewinde G 1¼", PN 25, Steuerleitung 1,5 m, Pt500, DS M10x1 mm, Länge 38 mm, Kabellänge 2,5 m,...
- Seite 31 25 m /h Nenndurchfluss, Einbaulänge S55561-F129 UH50-C70-00 300 mm, Flanschanschluss DN 65, PN 25, Steuerleitung 3 m, Pt500, Ø 6 mm, Länge 100 mm, Kabellänge 5 m, Rücklauffühler nicht im Durchflussmessteil integriert, Anzeige MWh 40 m /h Nenndurchfluss, Einbaulänge S55561-F130 UH50-C74-00 300 mm, Flanschanschluss DN 80, PN 25, Steuerleitung 3 m, Pt500, Ø...
- Seite 32 Kommunikationsmodule zu UH50.. Bestandteil (optional) Bestellnummer Impulsmodul mit 2 Kanälen zur Ausgabe von S55563-F107 WZU-P2 Standard- oder "definierbaren" Impulsen M-Bus-Modul für Wärme-/Kombizähler der S55563-F110 WZU-MB G4 Generation 4 ab Firmware 5.15 Ab Wärme-/Kombizähler Firmware 5.17 und Modul-Firmware 4.10 M-Bus-Modul mit 2 Impulseingängen S55563-F108 WZU-MI Für Wärme-/Kombizähler der Generation 4...
- Seite 33 Weitere Typen auf Anfrage. Temperaturfühlerpaare zu UH50.. Bestandteil Bestellnummer Pt500, DS M10x1 mm, Länge 27,5 mm, LYU:WZU5-2815 WZU5-2815 Kabellänge 1,5 m Pt500, DS M10x1 mm, Länge 27,5 mm, LYU:WZU5-2825 WZU5-2825 Kabellänge 2,5 m Pt500, DS M10x1 mm, Länge 38 mm, LYU:WZU5-3815 WZU5-3815 Kabellänge 1,5 m...
- Seite 34 Einbausatz G ¾", bestehend aus: S55563-F124 WZM-E34 2 x Verschraubung G ¾ x R ½" 2 x Überwurfmutter G ¾" 2 x Flachdichtung G ¾" Einbausatz 1'', bestehend aus: S55563-F123 WZM-E1 2 x Verschraubung G 1" x R ¾" 2 x Überwurfmutter G 1" 2 x Flachdichtung G 1 Einbausatz 1¼'', bestehend aus: S55563-F125...
- Seite 35 Zählerersatzstück G 1¼", Länge 260 mm, LYU:WZM-G260 WZM-G260 inkl. 2 Flachdichtungen Zählerersatzstück G 2", Länge 300 mm, LYU: WZM-G300.1 WZM-G300.1 inkl. 2 Flachdichtungen Zählerersatzstück DN 20, Länge 190 mm, LYU:WZM-F190 WZM-F190 PN 16, inkl. 2 Flachdichtungen Zählerersatzstück DN 25, Länge 260 mm LYU:WZM-F260 WZM-F260 PN 16, inkl.
- Seite 36 Kugelventil Rp ½" für Einbau des Fühlertyps S55563-F104 WZT-K12 DS M10x1 mm, Länge 28 mm, max. Heisswassertemperatur 130 °C, PN 25 Kugelventil Rp ¾" für Einbau des Fühlertyps S55563-F120 WZT-K34 DS M10x1 mm, Länge 28 mm, max. Heisswassertemperatur 130 °C, PN 25 Kugelventil Rp 1"...
- Seite 37 Tauchhülse G ½ B" aus Messing, LYU:WZT-M50 WZT-M50 Ø 5,2x50 mm, für Temperaturfühler Ø 5,2x45 mm Adapterset für Temperaturfühler LYU:WZT-FA WZT-FA Ø 5,2x45 mm, bestehend aus: - 1 Fühleradapter Messing M10x1 mm - 2 O-Ringe - 1 Kerbstift - 1 Fühlermontagehilfe Adapterset für Temperaturfühler LYU:9956230 9956230...
- Seite 38 Lieferumfang Dem Ultraschall-Wärme- und Wärme-/Kältezähler liegt die Bedienungs- und Montageanlei- tung in mehreren Sprachen bei. Sprachen Die Anleitung beinhaltet folgende 18 Sprachvarianten: Bulgarisch, Chinesisch, Deutsch, Englisch, Französisch, Griechisch, Italienisch, Kroatisch, Niederländisch, Norwegisch, Polnisch, Russisch, Slowakisch, Slowenisch, Spanisch, Tsche- chisch, Türkisch und Ungarisch. Hinweise Montage Durchflussmessteil...
- Seite 39 Kugelventil Beispiel für Einbindung mit Kugelventil (empfohlen bis einschliesslich q Einschweissmuffe mit Tauchhülse Beispiel für Einbindung mit Tauchhülsen (empfohlen ab q Einbau bei Kältezählung Um Probleme mit sich bildendem Kondenswasser bei Kältezählern oder kombinierten Wär- me-/Kältezählern zu vermeiden, ist bei der Montage darauf zu achten, dass die schwarze Abdeckung am Messrohr zur Seite oder nach unten gerichtet ist.
- Seite 40 Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen Sam- melstellen. Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den in diesem Datenblatt erwähnten Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Smart Infrastructure CE2N5324de 2021-03-19...
- Seite 41 Technische Daten Rechenwerk Funktionsdaten Messbereich 0…180 °C (nationale Zulassungen können davon abweichen) Temperaturdifferenzbereich ΔΘ 3…120 K Temperaturansprechgrenze 0,2 K Wärmekoeffizient Gleitend kompensiert Temperatur-Messfehler ohne Fühler (0,5 + ΔΘmin./ΔΘ) %, max. 1,5% bei ΔΘ = 3 K Temperaturfühler Messelement Pt500, nach EN 60751 Temperaturbereich 0…150 °C (bis 45 mm Baulänge) 0…180 °C (ab 100 mm Baulänge)
- Seite 42 Funktionsdaten 1,6 MPa (PN 16; PS 16)/2,5 MPa (PN 25; Nenndruck PS 25) Einbaulage Beliebig Einbauort Rücklauf Nenn- Bau- Maximal- Minimal- Ansprech- Druck- Gewicht durch- länge schluss fluss q fluss q grenze verlust Durch- Durch- fluss q bei q fluss bei fluss bei (variabel) Δp 1 bar...
- Seite 43 Spannungsversorgung wahlweise Standardbatterie WZU-BA+GUM Standardbatterie ● Batterietyp 2xAA Lithiumbatterie (Li-SOCI2) ● Batteriespannung 3,6 V ● Batterielebensdauer Max. 6 Jahre Universalbatterie WZU-BDS Universalbatterie ● Batterietyp 1x D-Zelle Lithiumbatterie (Li-SOCI2) ● Batteriespannung 3,6 V ● Batterielebensdauer 6…16 Jahre konfigurationsabhängig Netzmodul AC 110/230 V WZU-AC110/230-15 *) WZU-AC110/230-50 *) Netzmodul AC 110/230 V...
- Seite 44 Kommunikation Impulsmodule WZU-P2 Impulsausgänge ● Anzahl Ausgänge pro Modul ● Standard-Impulse Für Energie, Volumen, Tarifregister 1 kWh, 10 kWh, 1 MJ, 10 MJ, 100 MJ, – Impulswertigkeit 0,1 m , 1 m pro Impuls 100 ms leitend – Impulsdauer >200 ms –...
- Seite 45 M-Bus-Modul WZU-MI Impulseingangsteil Impulseingänge Nach EN 1434-2 Klasse IB ● Anzahl Eingänge ● Modulbatterie 1 BR2477A (LiCF) – Batterietyp – Batteriespannung In Betrieb: bis zu 5 Jahren – Batterielebensdauer Lagerdauer: +1 Jahr Wenn am Modul während min 90% der Betriebszeit die M-Bus-Spannung anliegt, erhöht sich die Batterielebensdauer auf 10 Jahre ●...
- Seite 46 BACnet-Modul WZU-485E-BAC ● Kommunikationsprotokoll BACnet MS/TP (RS-485) nach ASHRAE 135 und ISO 16484-5 BACnet Application Specific Controller ● Unterstützte Services (B-ASC), BACnet Master Mode 1 … 127 ● BACnet -Addressbereich 9600 bis 76800 bps ● Übertragungsgeschwindigkeit Default: 38400 bps Stand-by: 60 Min. ●...
- Seite 47 Analogmodul WZU-AM Analogausgänge ● Anzahl Ausgänge ● Ausgangsgrösse Strom oder Spannung konfigurierbar ● Max. Last bei Stromausgang 300 Ω ● Max. Last bei Spannungsausgang 2 kΩ ● Genauigkeit ≤ ±} 1% vom eingestellten Maximalwert ● Max. Leitungslänge 100 m ● Leiterquerschnitt Max.
- Seite 48 Funkmodul, 868 MHz, WZU-LR / WZU-LR-EXT ● Sendefrequenz 868 MHz ● Sendeleistung (ERP) 25 mW (14 dBm) ● Reichweite*) 10 km – Freifeld 100 m – In Gebäuden ● Stromversorgung Über Zähler **) Batterie Typ D Sendeintervall: 60 Minuten, Lebensdauer: 11 Jahre Sendeintervall: 160 Minuten, Lebensdauer: 16 Jahre...
- Seite 49 GPRS-Modul WZU-GPRS WZU-GPRS-ANT GPRS-Schnittstelle Klasse 12 ● Band 850/900/1'800/1'900 MHz ● Antenne extern Mit Magnetfluss bei WZU-GPRS Mit Schraubanschluss bei WZU-GPRS-ANT ● Protokolle E-Mail über SMTP Passiver FTP-Modus HTTP POST und GET GMS-Daten Transparenter M-Bus TCP Transparenter M-Bus ● Konfiguration SMS, HTTP, FTP, GSM CSD ●...
- Seite 50 143 x 136 x 42 mm ● Durchflussmessteil Siehe Massbilder Gehäusewerkstoff Deckel Unterteil PC-GF10 Gehäusefarben Deckel Blendenschild glasklar, Logo PEs-Folie, RAL 7035 und RAL 5014 Unterteil RAL 9002 *) Die Dokumente können unter bezogen werden. http://siemens.com/bt/download Smart Infrastructure CE2N5324de 2021-03-19...
- Seite 51 Massbilder Masse in mm Rechenwerk Adapterplatte Querschnitt Smart Infrastructure CE2N5324de 2021-03-19...
- Seite 52 Durchflussmessteil 0,6…2,5 m Baulänge 110 mm (Gewinde) Baulänge 130 mm (Gewinde) Baulänge 190 mm (Flansch) Baulänge 190 mm (Gewinde) Durchflussmessteil ab 3,5 m mit Gewindeanschluss Alternative Montagemöglichkeit Bestell-Nr. qp m³/h PN bar UH50-x45 G11/4 UH50 -x47 Smart Infrastructure CE2N5324de 2021-03-19...
- Seite 53 UH50 -x50 G11/4 UH50 -x60 UH50 -x63 Durchflussmessteil ab 3,5 m mit Flanschanschluss Bestell-Nr. q Loch- Øc Ød Øe m³/h anzahl UH50-x46 UH50 -x52 UH50 -x61 UH50 -x65 UH50 -x69 UH50 -x70 UH50 -x74 UH50 -x82 UH50 -x83 Smart Infrastructure CE2N5324de 2021-03-19...
- Seite 54 Bestell-Nr. q Øc Ød Øe Loch- m³/h anzahl UH50-xA1 UH50 -xA2 Herausgegeben von © Siemens Schweiz AG, 2012 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID...
