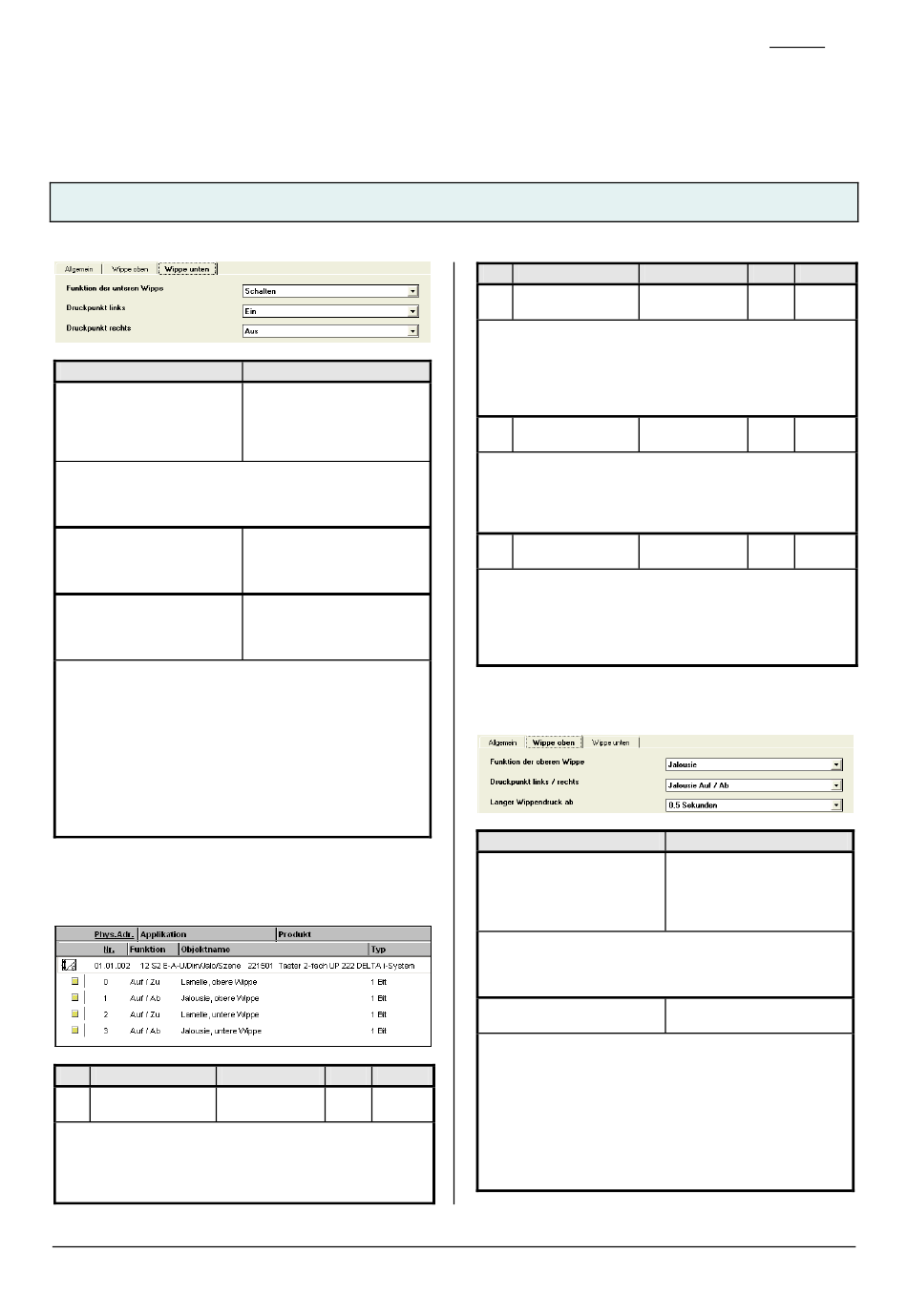

12 S2 E-A-U/Dim/Jalo/Szene 221501
Parameter
Funktion der unteren Wippe Schalten
Über diesen Parameter wird die Funktion der Taste einge-
stellt. Je nachdem, welche Funktion eingestellt wird, ändert
sich das Parameterfenster „Wippe unten" und es werden die
zugehörigen Parameter in Standardeinstellungen angezeigt.
Druckpunkt links
Druckpunkt rechts
Diese Parameter stellen ein, welches Telegramm bei Betäti-
gung der Tastendruckpunkte über die entsprechende Objekte
gesendet wird.
„Ein" bzw. „Aus": Bei Betätigung wird ein „Ein"- bzw. ein
„Aus"-Telegramm gesendet.
„Um": Bei jeder Betätigung wird der inverse Objektwert des
entsprechenden Schaltobjektes gesendet (toggeln).
„8-bit Wert": Bei Betätigung wird ein Werte-Telegramm ge-
sendet. Bei dieser Einstellung ändert sich das Parameter-
fenster und es wird der Parameter zum Einstellen des 8-bit-
Wertes angezeigt.
Jalousie
Kommunikationsobjekte
Obj
Funktion
Objektname
0
Auf / Zu
Lamelle, obere
Wippe
Dieses Objekt dient bei kurzem Tastendruck als Schaltobjekt
für die Lamellenverstellung. In der Standardparametrierung
öffnet die Lamelle bei Betätigung links um eine Stufe mit ei-
nem Aus-Telegramm, bei Betätigung rechts schließt die La-
melle um eine Stufe mit einem Ein-Telegramm.
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Einstellung
Jalousie
Dimmen mit Stoptelegramm
Szene 1-bit
Szene 8-bit
Ein
Aus
Um
8-bit Wert
Ein
Aus
Um
8-bit Wert
Typ
Flag
1 Bit
KÜ
221501, 9 Seiten
© Siemens AG 2007
Änderungen vorbehalten
Applikationsprogramm-Beschreibungen
Obj
Funktion
Objektname
1
Auf / Ab
Jalousie, obere
Wippe
Dieses Objekt dient bei langem Tastendruck als Schaltobjekt
für die Jalousiefahrt. Dabei gilt bei der Standardparametrie-
rung: Betätigung links fährt die Jalousie mit einem Aus-
Telegramm nach oben, bei Betätigung rechts fährt die Jalou-
sie mit einem Ein-Telegramm nach unten. Eine kurze Betäti-
gung während der Jalousiefahrt stoppt die Fahrt.
2
Auf / Zu
Lamelle, untere
Wippe
Dieses Objekt dient bei kurzem Tastendruck als Schaltobjekt
für die Lamellenverstellung. In der Standardparametrierung
öffnet die Lamelle bei Betätigung links um eine Stufe mit ei-
nem Aus-Telegramm, bei Betätigung rechts schließt die La-
melle um eine Stufe mit einem Ein-Telegramm.
3
Auf / Ab
Jalousie, untere
Wippe
Dieses Objekt dient bei langem Tastendruck als Schaltobjekt
für die Jalousiefahrt. Dabei gilt bei der Standardparametrie-
rung: Betätigung links fährt die Jalousie mit einem Aus-
Telegramm nach oben, bei Betätigung rechts schließt die Ja-
lousie mit einem Ein-Telegramm. Eine kurze Betätigung wäh-
rend der Jalousiefahrt stoppt die Fahrt.
Parameter
Parameter
Funktion der oberen Wippe Schalten
Über diesen Parameter wird die Funktion des Tasters einge-
stellt. Je nachdem, welche Funktion eingestellt wird, ändert
sich das Parameterfenster „Wippe oben" und es werden die
zugehörigen Parameter in Standardeinstellungen angezeigt.
Druckpunkt links / rechts
Dieser Parameter legt die Funktion für die Druckpunkte links
und rechts der Tasten fest. In der Standardeinstellung bewirkt
eine kurze Betätigung des linken Druckpunktes ein Öffnen der
Lamelle um eine Stufe durch ein Aus-Telegramm. Eine Betä-
tigung des rechten Druckpunktes der Taste schließt die La-
melle um eine Stufe mit einem Ein-Telegramm. Eine lange
Betätigung des linken Druckpunktes fährt die Jalousie mit ei-
nem Aus-Telegramm nach oben, bei einer lange Betätigung
des rechten Druckpunktes fährt die Jalousie mit einem Ein-
Telegramm nach unten.
Update: http://www.siemens.de/installationstechnik
instabus EIB
September 2007
Typ
Flag
1 Bit
KÜ
1 Bit
KÜ
1 Bit
KÜ
Einstellung
Jalousie
Dimmen mit Stoptelegramm
Szene 1-bit
Szene 8-bit
Jalousie Auf / Ab
Jalousie Ab / Auf
Technik-Handbuch
3.15.2.12.1/3
