6. Verbinden Sie das RIP Gürtel Abdo-
minal Connector Interface Art.-
Nr.00020333, mit dem RIP-Gurt
über die Druckknöpfe, um den Gurt
wir abgebildet um den Bauch des
Patienten zu legen (Abbildung 26).
7. Verbinden Sie das DIB-Modul mit dem RIP Gürtel Abdominal Connector Interface
des RIP-Bauchgurts Art. 00020333 mit dem Kabel (gelbe Enden) Art. 00020278,
Abbildung 27.

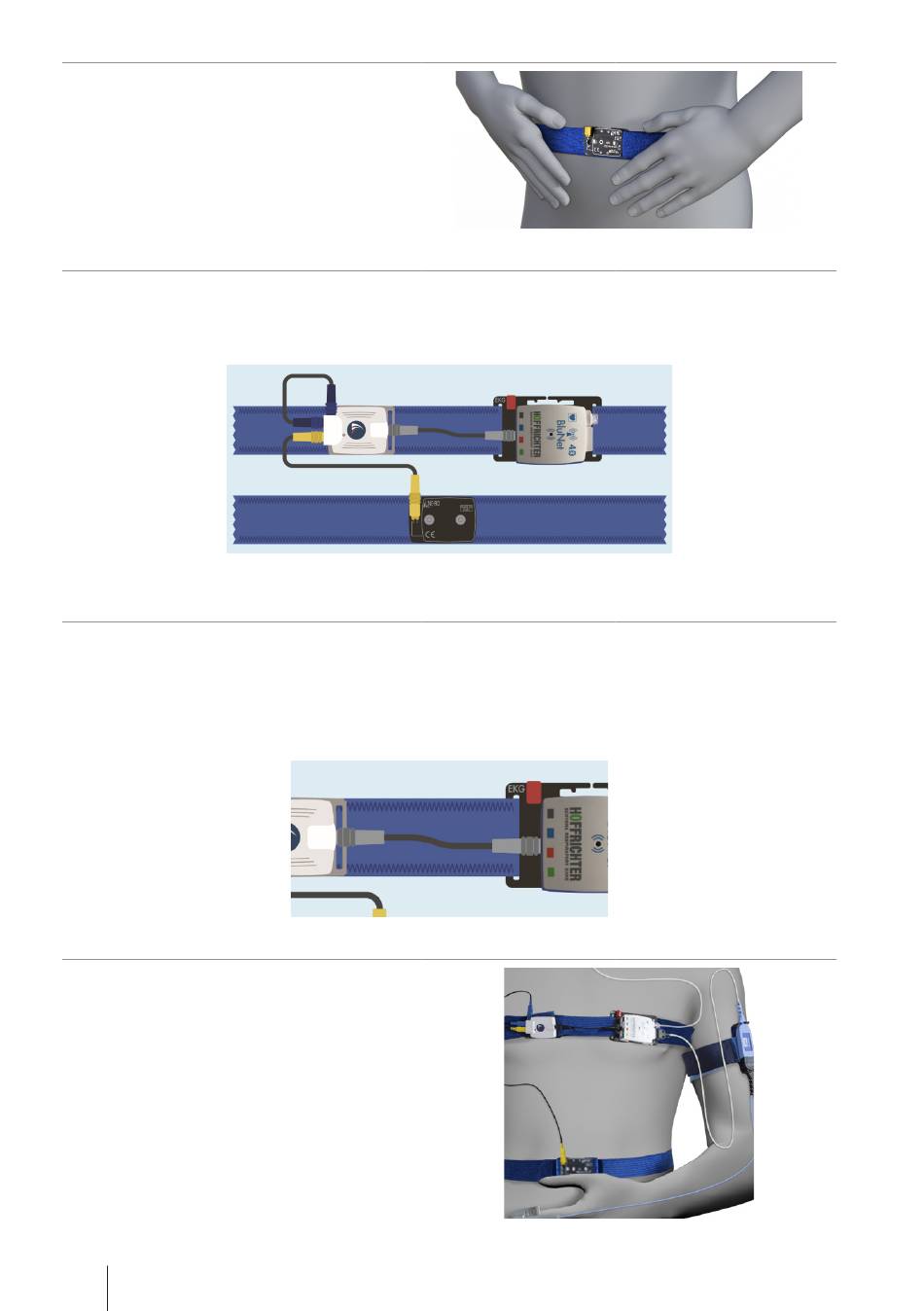

Abbildung 27: DIB verbunden mit den RIP Gürtel Connector Interfaces des Thorax- und Bauch-
RIP-Gurts
8. Verbinden Sie das DIB-Modul mit dem dreipoligen BluNet PG-Eingang, Abbildung 28,
mit dem Kabel Art.-Nr. 00020282.
Positionieren Sie DIB und BluNet PG in unmittelbarer Nähe: Wenn diese nicht nahe
genug auf dem Gurt positioniert sind, kann das Kabel während der Nacht herausge-
zogen und abgeklemmt werden.
Abbildung 28: DIB verbunden mit BluNet PG
9. Ziehen Sie die Armmanschette mit
dem Oximeter an (der Oximeter
wurde zuvor auf die Manschette
geklemmt) (Art. 00020276, Arm-
manschette Oximeter)
Stecken Sie das Oximeter-Kabel Art.
00020262 (Xpod® Nonin Low Power
Externes Oximeter) in den entspre-
chenden Anschluss des PG-Moduls
quadratische Anschlussbuchse.
56
Anschlüsse, Steuerung und Aufladung
Abbildung 26: Vorbereiten des Bauchgurts
Abbildung 29: So wird der Oximeter positioniert 1
