INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 146

6. Schließen Sie die Seite der niedrigen Heizung
des Ventilblocks und schalten Sie die
Vakuumpumpe aus.
7. Warten Sie 5 Minuten und prüfen Sie dann, ob
sich der Systemdruck nicht ändert.
8. Wenn sich der Systemdruck ändert, finden
Sie im Abschnitt Flüssigkeitsleckkontrolle
Informationen zu Methoden für die
Überprüfung auf Lecks. Wenn sich der
Systemdruck nicht ändert, schrauben Sie die
Kappe vom Hochdruckventil ab.
9. Stecken Sie den Sechskantschlüssel auf
das (Hochdruck-) Ventil und öffnen Sie das
Ventil, indem Sie den Schlüssel um 1/4 im
Uhrzeigersinn drehen. Hören Sie wie die Abgase
aus dem System abgelassen werden und
schließen Sie das Ventil nach 5 Sekunden.
10. Beobachten Sie das Druck-Manometer eine
Minute lang, um sicherzustellen, dass sich
der Druck nicht ändert. Das Manometer sollte
einen Wert leicht über dem Atmosphärendruck
anzeigen.
11. Entfernen Sie die Ladeleitung vom Serviceport.
12. Benutzen Sie einen Sechskantschlüssel und
Hinweis zur Kältemittelzugabe
Bei einigen Systemen muss je nach Leitungslänge mehr Kältemittel hinzugefügt werden. Die
Standardleitungslängen weichen gemäß den örtlichen Bestimmungen ab. In Nordamerika beträgt die
Standardleitungslänge beispielsweise 7,5 m (25'). In anderen Regionen beträgt die Standardleitungslänge 5
Meter (16'). Das Kältemittel muss über den Serviceport des Niederdruckventils des Außengeräts hinzugefügt
werden. Das zusätzliche Kältemittel kann nach folgender Formel berechnet werden
Länge der
Verbindungsleitung
(m)
≤ Vakuumpumpe
Standardleitungslänge
> Standardlänge Vakuumpumpe
der Leitung
Bei Geräten mit R290-Kühlmittel kann die maximale Menge an zusätzlichem Kühlmittel nicht: 387 g
(<=9000 Btu/h), 447 g (>9000 Btu/h und <=12 000 Btu/h), 547 g (>12 000 Btu/h und <=18 000 Btu/h),
632 g (>18 000 Btu/h und <=24 000 Btu/h).
VORSICHT
Page 30
ƒSeite 30 ƒ „
„
HINZUFÜGEN VON KÜHLMITTEL FÜR JEDE LEITUNGSLÄNGE
Luftentfer-
nungsver-
fahren
Flüssigkeitsleitung: Ø 6,35 (ø 0,25")
(Leitungslänge - Standardlänge) x 12 g/m
(Leitungslänge - normale Länge) x 0.13oZ/ft
(Leitungslänge - normale Länge) x 10g/m
(Leitungslänge - Standardlänge) x 0,10 oZ/ft
(Leitungslänge - Standardlänge) x 15 g/m
(Leitungslänge - normale Länge) x 0.16oZ/ft
Vermischen Sie KEINE Kältemitteltypen.

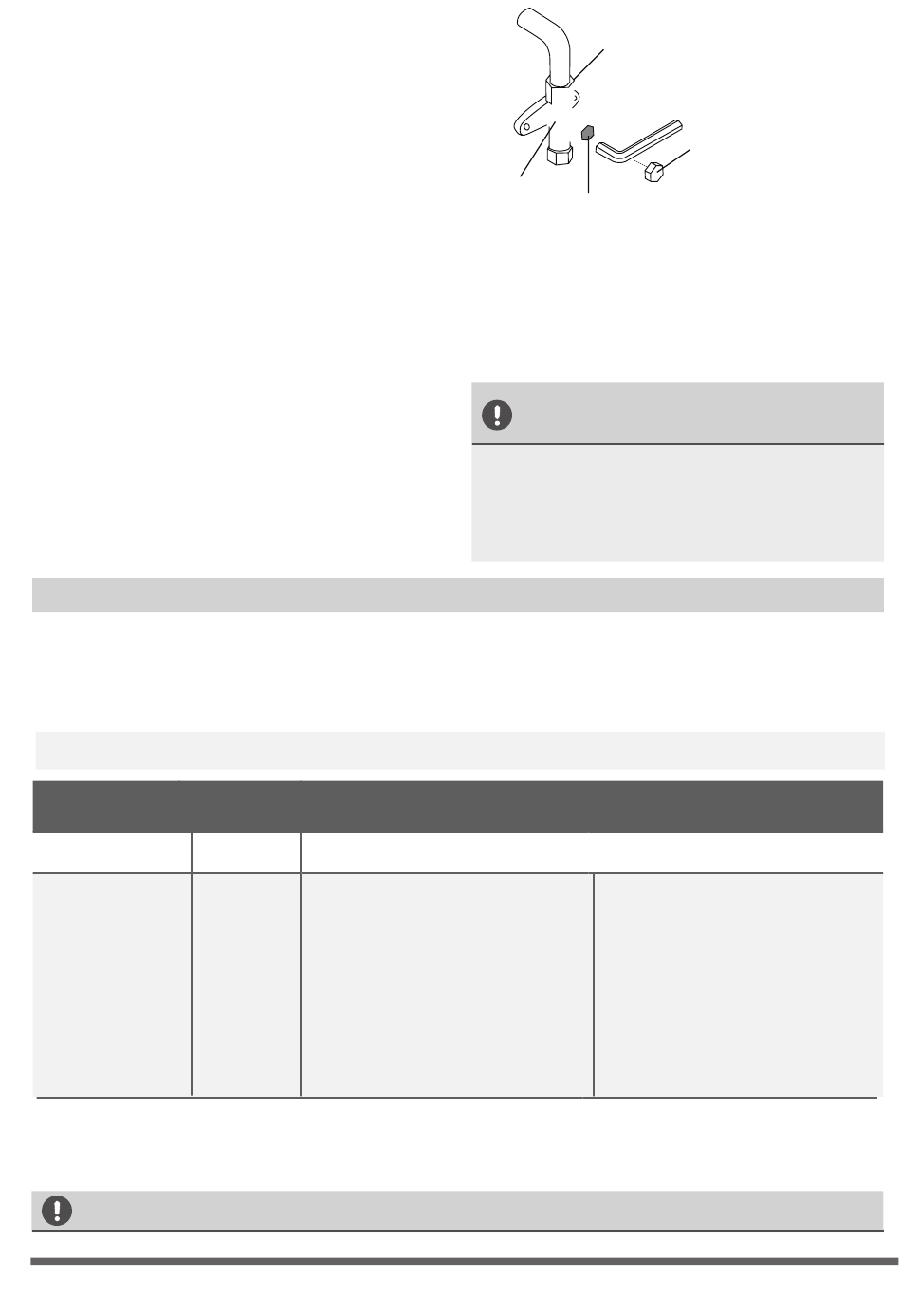

Ventilkörper
Ventil
öffnen Sie die Hoch- und Niederdruckventile
vollständig.
13. Die Kappen aller drei Ventile (Service-, Hoch--
und Niederdruckport) manuell festziehen. Für
ein festeres Festziehen können Sie bei Bedarf
einen mechanischen Schlüssel verwenden.
ÖFFNEN SIE VORSICHTIG DIE
VENTILE
Wenn Sie die Ventile öffnen, drehen Sie
den Sechskantschlüssel bis zum Ende.
Versuchen Sie nicht, mehr Kraft für mehr
Öffnen auszuüben
Zusätzliches Kältemittel
N/A
R32:
R290:
R410A:
Bördelungsmutterschraube
Stopfen
Abb. 7.2
Fig. 6.2
Partea lichidă: Ø 9,52 (ø 0,375")
R32:
(Leitungslänge - Standardlänge) x 24 g/m
(Leitungslänge - normale Länge) x 0.26oZ/ft
R290:
(Leitungslänge - normale Länge) x 18g/m
(Leitungslänge - Standardlänge) x 0,19 oZ/ft
R410A:
(Leitungslänge - Standardlänge) x 30 g/m
(Leitungslänge - Standardlänge) x 0,32 oZ/ft
