INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 131

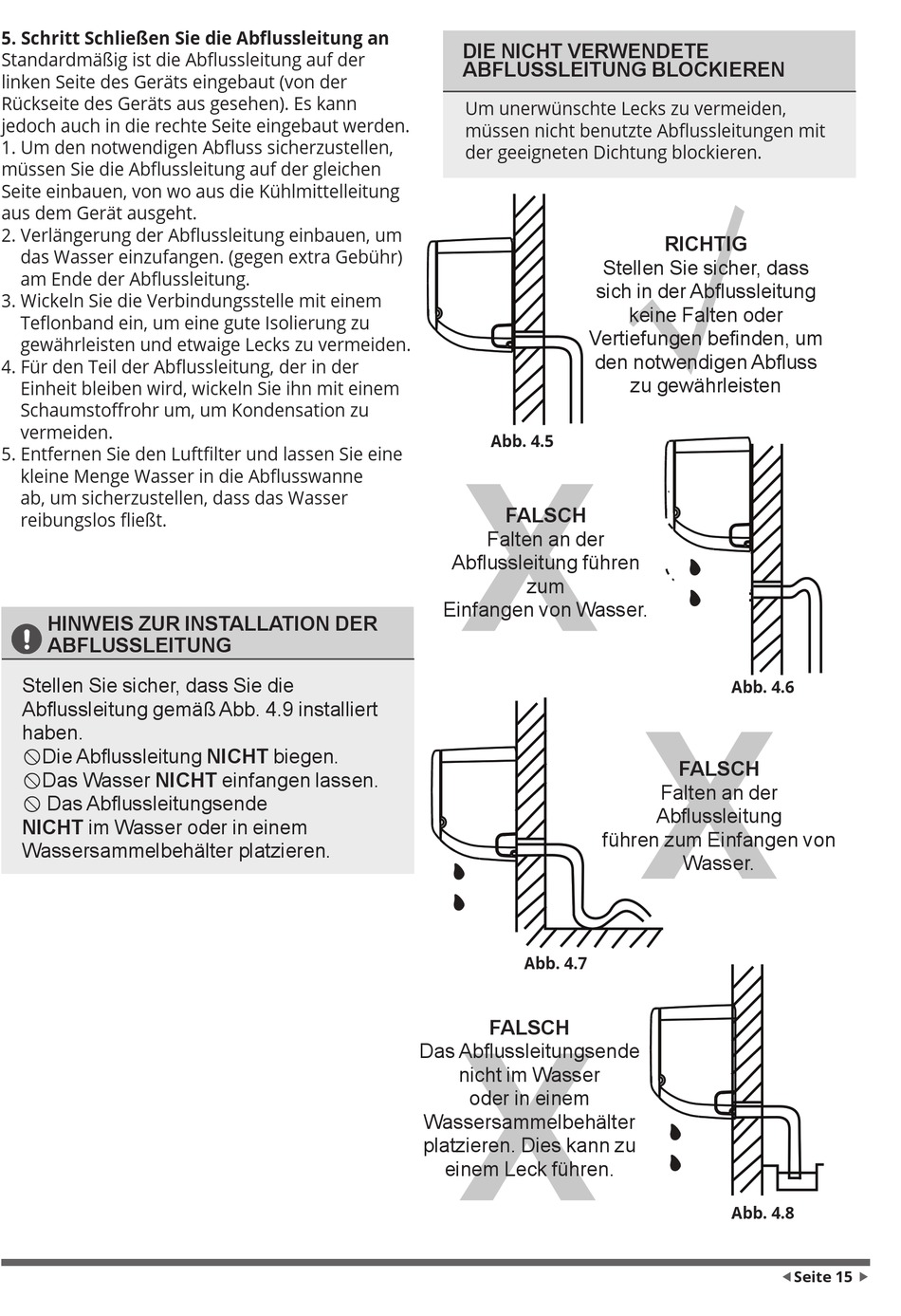

5. Schritt Schließen Sie die Abflussleitung an
Standardmäßig ist die Abflussleitung auf der
linken Seite des Geräts eingebaut (von der
Rückseite des Geräts aus gesehen). Es kann
jedoch auch in die rechte Seite eingebaut werden.
1. Um den notwendigen Abfluss sicherzustellen,
müssen Sie die Abflussleitung auf der gleichen
Seite einbauen, von wo aus die Kühlmittelleitung
aus dem Gerät ausgeht.
2. Verlängerung der Abflussleitung einbauen, um
das Wasser einzufangen. (gegen extra Gebühr)
am Ende der Abflussleitung.
3. Wickeln Sie die Verbindungsstelle mit einem
Teflonband ein, um eine gute Isolierung zu
gewährleisten und etwaige Lecks zu vermeiden.
4. Für den Teil der Abflussleitung, der in der
Einheit bleiben wird, wickeln Sie ihn mit einem
Schaumstoffrohr um, um Kondensation zu
vermeiden.
5. Entfernen Sie den Luftfilter und lassen Sie eine
kleine Menge Wasser in die Abflusswanne
ab, um sicherzustellen, dass das Wasser
reibungslos fließt.
HINWEIS ZUR INSTALLATION DER
ABFLUSSLEITUNG
Stellen Sie sicher, dass Sie die
Abflussleitung gemäß Abb. 4.9 installiert
haben.
Die Abflussleitung NICHT biegen.
Das Wasser NICHT einfangen lassen.
 Das Abflussleitungsende
NICHT im Wasser oder in einem
Wassersammelbehälter platzieren.
Page 16
ƒ „
DIE NICHT VERWENDETE
ABFLUSSLEITUNG BLOCKIEREN
Um unerwünschte Lecks zu vermeiden,
müssen nicht benutzte Abflussleitungen mit
der geeigneten Dichtung blockieren.
Vertiefungen befinden, um
Abb. 4.5
Fig. 3.9
FALSCH
Falten an der
Abflussleitung führen
zum
Einfangen von Wasser.
Abb. 4.7
Fig. 3.11
FALSCH
Das Abflussleitungsende
nicht im Wasser
oder in einem
Wassersammelbehälter
platzieren. Dies kann zu
einem Leck führen.
RICHTIG
Stellen Sie sicher, dass
sich in der Abflussleitung
keine Falten oder
den notwendigen Abfluss
zu gewährleisten
Abb. 4.6
Fig. 3.10
FALSCH
Falten an der
Abflussleitung
führen zum Einfangen von
Wasser.
Abb. 4.8
Fig. 3.12
ƒSeite 15
„
