INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 142

DIE LEITUNG BEIM SCHNEIDEN
NICHT VERFORMEN
Achten Sie besonders darauf, die Leitung
während des Schneidens nicht zu
beschädigen, zu biegen oder zu verformen.
Dies könnte zu einer drastischen Senkung der
Heizleistung des Geräts führen.

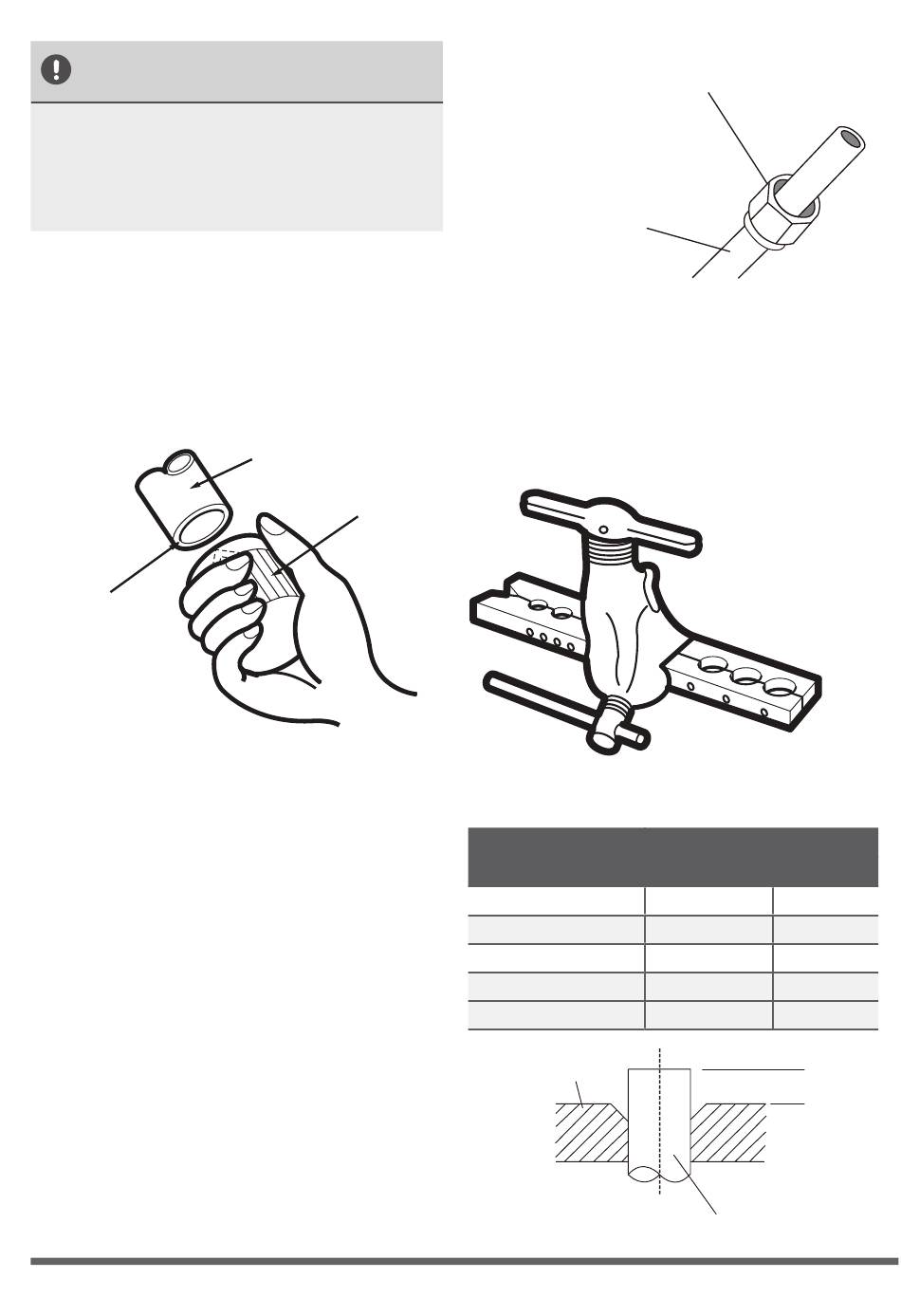

2. Schritt: Den Lärm loswerden
Die Grate können die gasdichte Verbindung der
Kappe mit der Kühlmittelleitung beeinträchtigen.
Sie müssen vollständig entfernt werden.
1. Halten Sie die Leitung in einer vertikalen
Neigung, um zu vermeiden, dass die Grate in
die Leitung hineingelangen.
2. Entfernen Sie mit einem Reibwerkzeug oder
Schleifgerät alle Grate aus dem geschnittenen
Teil der Leitung.
Richtung
nach unten
Schritt 3: Bördelung der Leitungsenden
Um einen luftdichten Verschluss herzustellen, ist
eine korrekte Bördelung nötig.
1. Nach dem Entfernen der Grate vom
abgeschnittenen Rohr die Enden mit
Kunststoffband abdecken, um ein Eindringen
von Fremdkörpern zu verhindern.
2. Umwickeln Sie die Leitung mit Isoliermaterial.
3. Mutterschrauben an beiden Enden der
Leitungen platzieren. Stellen Sie sicher, dass sie
in der richtigen Richtung platziert sind. Siehe
Abbildung 5.3.
ƒSeite 26
Page 26
„
ƒ „
Abfluss-
Reibwerkzeug
Abb. 6.2
Fig. 5.2
Bördelungsmutterschraube
Kupferrohr
Abb. 6.3
4. Entfernen Sie das Kunststoffisolierband
von den Leitungsenden, wenn Sie mit dem
Brennvorgang beginnen möchten.
5. Sie bilden eine Flamme am Ende der Leitung.
Das Leitungsende muss entsprechend den
in der nachstehenden Tabelle angegebenen
Abmessungen über die Flamme hinausragen.
VERLÄNGERUNG DER LEITUNG ÜBER DIE
MUTTERSCHRAUBE HINAUS
Außendurchmesser
der Leitung (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø 12.7 (Ø 0.5")
Ø 16 (Ø 0.63")
Ø 19 (Ø 0.75")
Bördelungsform
Abb. 6.5
Fig. 5.3
Abb. 6.4
Fig. 5.4
A (mm)
Minimum Maximum
0.7 (0.0275") 1.3 (0.05")
1.0 (0.04") 1.6 (0.063")
1.0 (0.04") 1.8 (0.07")
2.0 (0.078") 2.2 (0.086")
2.0 (0.078") 2.4 (0.094")
A
Abfluss-
Fig. 5.5
