INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 140

WARNUNG
TRENNEN SIE DAS SYSTEM VON DER
HAUPTSTROMVERSORGUNG, BEVOR SIE MIT
DEN ELEKTRONISCHEN UND ELEKTRISCHEN
PROZESSEN BEGINNEN.
1. Bereiten Sie das Kabel für den Anschluss vor:
VERWENDEN SIE DAS RICHTIGE KABEL
• Innennetzkabel (sofern vorhanden):
H05VV-F oder H05V2V2-F
• Externes Versorgungskabel: H07RN-F
• Signalkabel: H07RN-F
Mindestquerschnitt der Versorgungs- und
Signalkabel
Nordamerika
Gerätespannung (A)
10
13
18
25
30
Andere Regionen
Gerätespannung (A)
și
> 3 6
≤
și
≤
> 6 101
și
≤
> 10 161
și
> 16 ≤ 252
și
> 25 ≤ 324
și
> 32 ≤ 406
a. Verwenden Sie eine Zange, um die
Kabelisolierung 15 cm lang an den
beiden Enden abzuziehen und die Drähte
freizulegen
b. Isolieren Sie die Kabelenden.
c. Verwenden Sie eine Kabelschelle und
ziehen Sie die Verbindungen an den
Kabelenden fest.
ƒSeite 24
Page 24
„
ƒ „
AWG
18
16
14
12
10
Kabelquerschnitt
(mm )
2
0,75
1
1,5
2,5
4
6
ACHTEN SIE AUF DAS PHASENKABEL
Achten Sie beim Zusammenschieben der
Kabel darauf, dass Sie das Phasenkabel von
den übrigen Kabeln trennen.
WARNUNG
ALLE VERDRAHTUNGEN SOLLTEN STRIKT
DEM VERDRAHTUNGSPLAN IN DER
KABELABDECKUNG DER AUSSENEINHEIT
FOLGEN.
2. Schrauben Sie die elektrische Kabelabdeckung
ab und entfernen Sie sie.
3. Schrauben Sie die Kabelschelle unterhalb der
Klemmleiste ab und drehen Sie sie zur Seite.
4. Passen Sie die Farben der Kabel / Etiketten
mit den Etiketten auf dem Terminal an und
schrauben Sie die Anschlüsse jedes Kabels
genau am entsprechenden Steckplatz
5. Wenn Sie sich vergewissert haben, dass jede
Verbindung sicher ist, wickeln Sie die Kabel
ein, damit kein Wasser in die Steckplätze fallen
kann.
6. Befestigen Sie das Kabel mit der Kabelschelle
an dem Gerät. Ziehen Sie die Schrauben der
Schelle unten fest an. 7. Nicht verwendete Kabel
mit PVC-Band isolieren. Ordnen Sie sie so an,
dass sie keine elektrischen Teile oder Metallteile
berühren.
8. Bringen Sie die Kabelabdeckung an der Seite
des Geräts an und schrauben Sie sie ein.

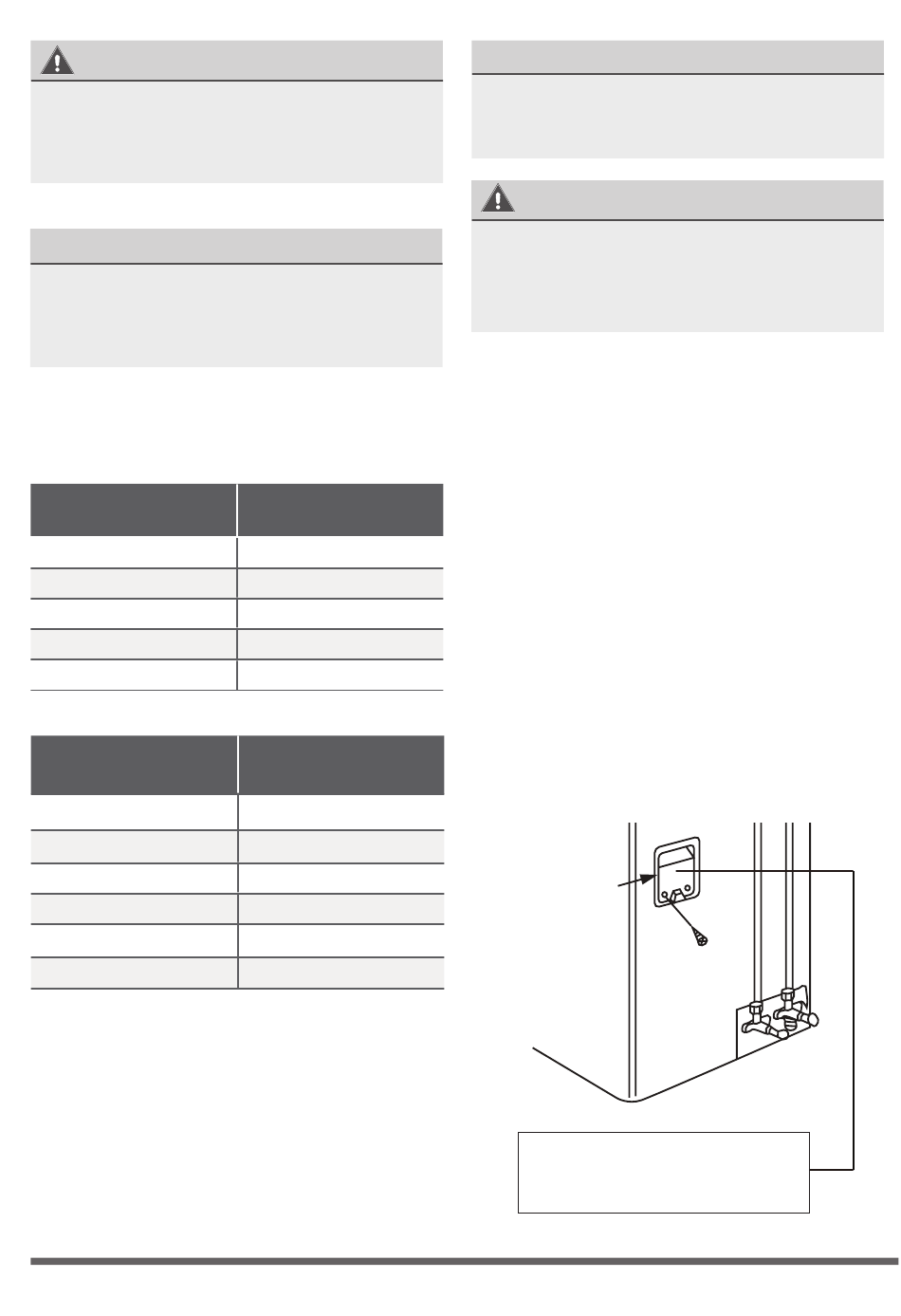

Abdeckung
Der Elektrischer Schaltplan der
externen Einheit befindet sich in der
Kabelabdeckung der Außeneinheit.
Abb. 5.6
Fig. 4.6
