INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 141

Anschluss der Kältemittelleitung
Beachten Sie die Länge der Leitung
Die Länge der Kältemittelleitung beeinflusst die Funktion und die Energieeffizienz des Geräts. Die
virtuelle Leistung wurde für Geräte mit einer Länge von 5 Metern (16.5ft) getestet. Die Mindestlänge
der Leitung sollte 3 Meter betragen, um die Vermeidung von Vibrationen und intensiven Geräuschen zu
gewährleisten. In besonderen Fällen sollte die maximale Länge der Kältemittelleitung 10 Meter (32.8ft)
nicht überschreiten, und die Zugabe von Kältemittel ist NICHT zulässig (bezieht sich auf Modelle mit
Kältemittel R290).
Einzelheiten zur maximalen Länge finden Sie in der folgenden Tabelle. Außerdem legen Sie die Höhe der
Leitung fest
Maximale Länge und Höhe der Kühlmittelleitung für jedes Einheitenmodell
Modell
R410A Inverter-Split-
Klimaanlage
Anschlussanleitung -
Kältemittelleitung

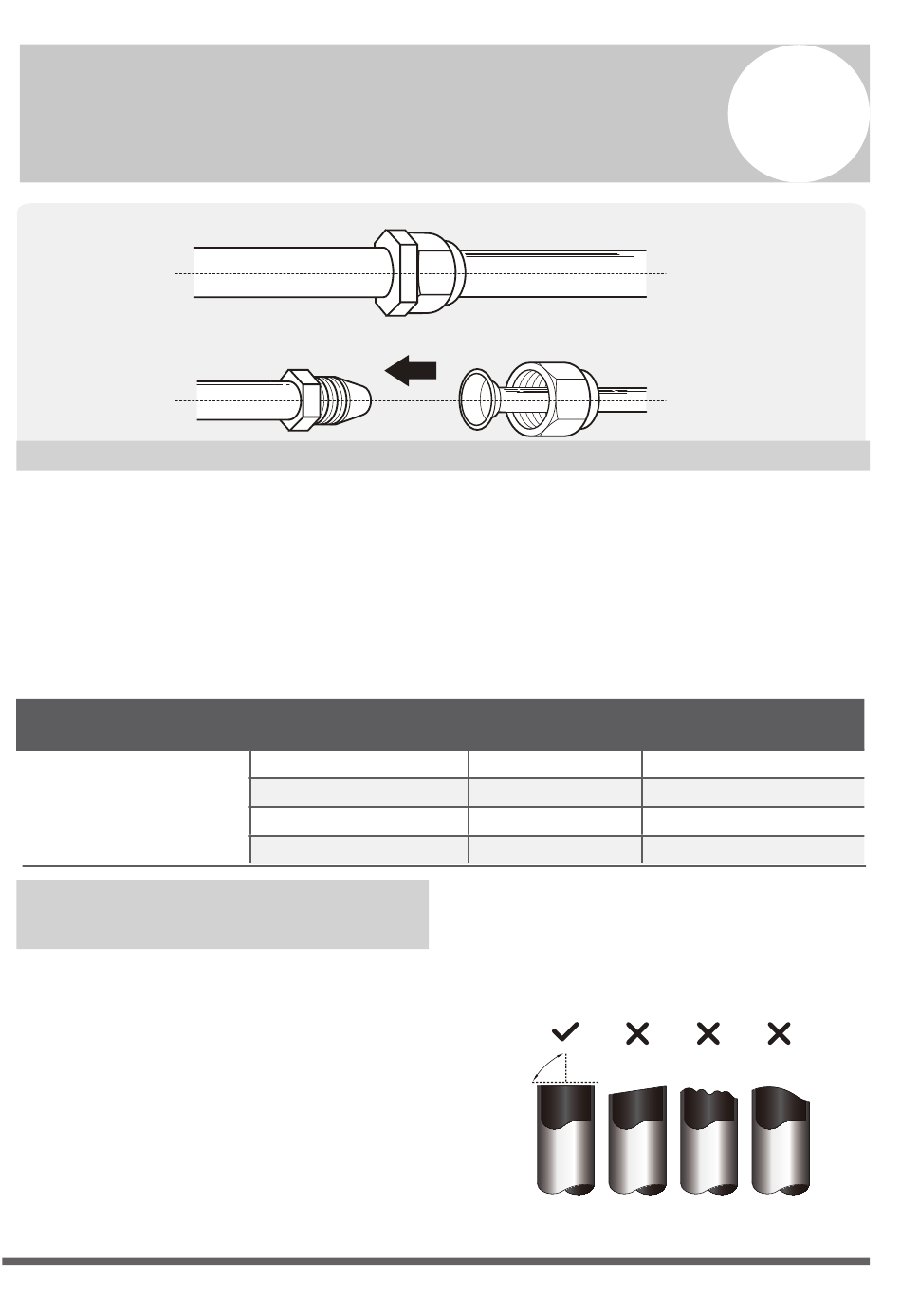

1. Schritt: Schneiden Sie die Leitungen zu
Achten Sie beim Vorbereiten der
Kältemittelleitungen besonders darauf, sie richtig
abzuschneiden und zu bördeln. Dies gewährleistet
einen effizienten Betrieb und reduziert den Bedarf
an zukünftigen Wartungsarbeiten. Bei Modellen
mit R32/R290 sollten sich die Anschlusspunkte
der Leitungen außerhalb des Raums befinden.
1. Messen Sie den Abstand zwischen Innen- und
Außengerät.
Leistung (BTU/h)
< 15,000
≥ 15,000 și < 24,000
și
≥ 24,000 < 36,000
și
≥ 36,000 ≤ 60,000
Lungime max. (m)
25 (82ft)
30 (98.5ft)
50 (164ft)
65 (213ft)
2. Schneiden Sie die Leitung mit einem Rohrschneider
etwas oberhalb der gemessenen Distanz ab.
3. Stellen Sie sicher, dass die Leitung auf einen
perfekten 90-Grad Winkel geschnitten ist.
Siehe Abbildung 5.1 für schlechtes Schneiden von
Leitungen.
90° Seitwärts Unregelmäßig Verformt
6
Înălțime maximă de
cădere (m)
10 (33ft)
20 (66ft)
25 (82ft)
30 (98.5ft)
Abb. 6.1
Fig. 5.1
