INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 130

4. Schritt: Bereiten Sie die Kältemittelleitung
vor
Die Kältemittelleitung befindet sich im
geschützten Gehäuse auf der Rückseite
des Geräts. Sie müssen die Rohrleitung
vorbereiten, bevor Sie diese durch die Wand
führen. Weitere Informationen zum Öffnen der
Leitung, zur Drehung davon, zu technischen
Daten usw. finden Sie unter dem Abschnitt
Kältemittelleitungsanschluss dieses Handbuchs.
1. Wählen Sie basierend auf der Position des
Wandlochs auf der Wandplatte die Seite
aus, von der aus die Leitung aus der Einheit
ausgehen soll.
2. Wenn sich das Loch hinter dem Gerät befindet,
halten Sie die abnehmbare Platte dort. Wenn
sich das Loch im Inneren des Innengeräts
befindet, entfernen Sie die abnehmbare
Kunststoffplatte von dieser Seite des Geräts.
(Siehe Abb. 4.8). Dadurch entsteht eine Lücke,
durch die die Leitung aus der Einheit ausgehen
kann. Verwenden Sie eine Spezialzange, wenn
sich die Kunststoffplatte nur schwer von Hand
entfernen lässt.
VORSICHT
Achten Sie besonders darauf, dass keine Vertiefung oder Beschädigung der Leitung entsteht, wenn
Sie sie aus der Gerät herausnehmen. Jegliche Vertiefung der Leitung kann den Betrieb des Geräts
beeinträchtigen.
ƒ Page 14 „
ƒSeite 14
„

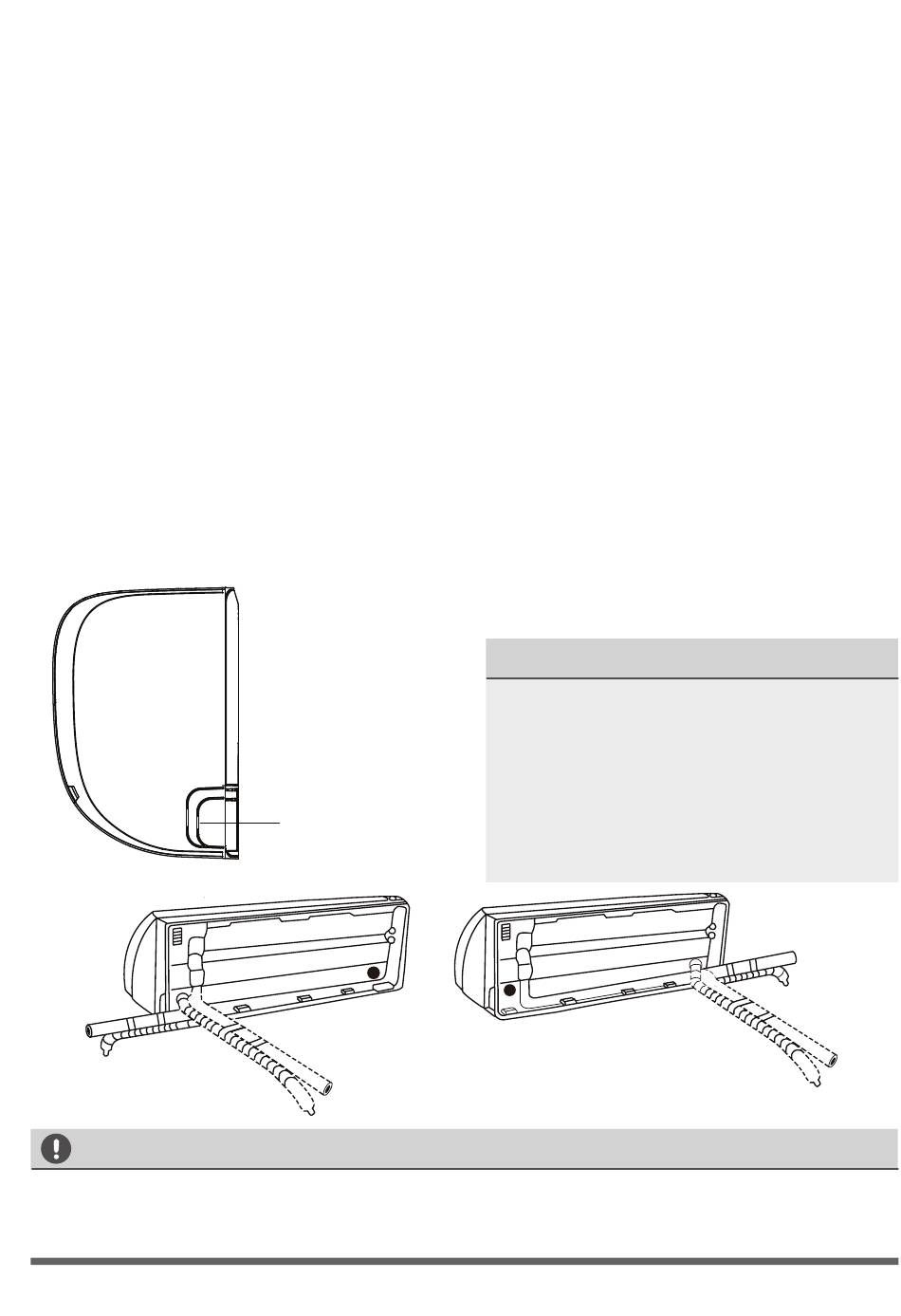

Abnehmbare Platte
Abb. 4.3
Fig. 3.3
Abb. 4.4
3. Verwenden Sie eine Schere, um die Länge des
Isolierbandes abzuschneiden, wobei etwa 15
cm (6 Zoll) des Kühlmittelrohrs verbleiben
sollen. Dies dient 2 Zwecken:
• den Verbindungsvorgang der
Kältemittelleitung zu erleichtern
• die Überprüfung auf Leckagen und
Vertiefungen zu erleichtern
4. Wenn bereits vorhandene Verbindungsrohre
in die Wand eingebaut sind, fahren Sie direkt
mit dem Schritt des Abflussrohranschlusses
fort. Wenn keine eingebauten Rohrleitungen
vorhanden sind, schließen Sie die
Kältemittelleitung des Innengeräts an die
Verbindungsleitung zwischen Innen- und
Außengerät an. Weitere Informationen finden
Sie in diesem Handbuch unter dem Abschnitt
Kältemittelleitungsanschluss.
5. Basierend auf der Position des Wandlochs in
Bezug auf die Wandplatte bestätigen Sie den
erforderlichen Winkel der Leitung.
6. Wickeln Sie die Kältemittelleitung um die
Stützbasis.
7. Langsam, fast ohne jeglichem Druck, die
Leitung entsprechend dem Loch abstützen.
Während des Vorgangs die Leitung NICHT
biegen oder beschädigen.
HINWEIS ZUR LEITUNGSWINKEL
Die Kühlmittelleitung kann aus 4
verschiedenen Winkeln aus dem Innengerät
ausgehen:
• Linke Seite
• Linke hintere Seite
• Rechte Seite
• Rechte hintere Seite
Siehe Abb. 4.4 für Einzelheiten
Fig. 3.4
