INVENTOR PR2VI32-18WFI/PR2VO32-18 Installationshandbuch Seite 91

Perete
Interior
Fig.3.2

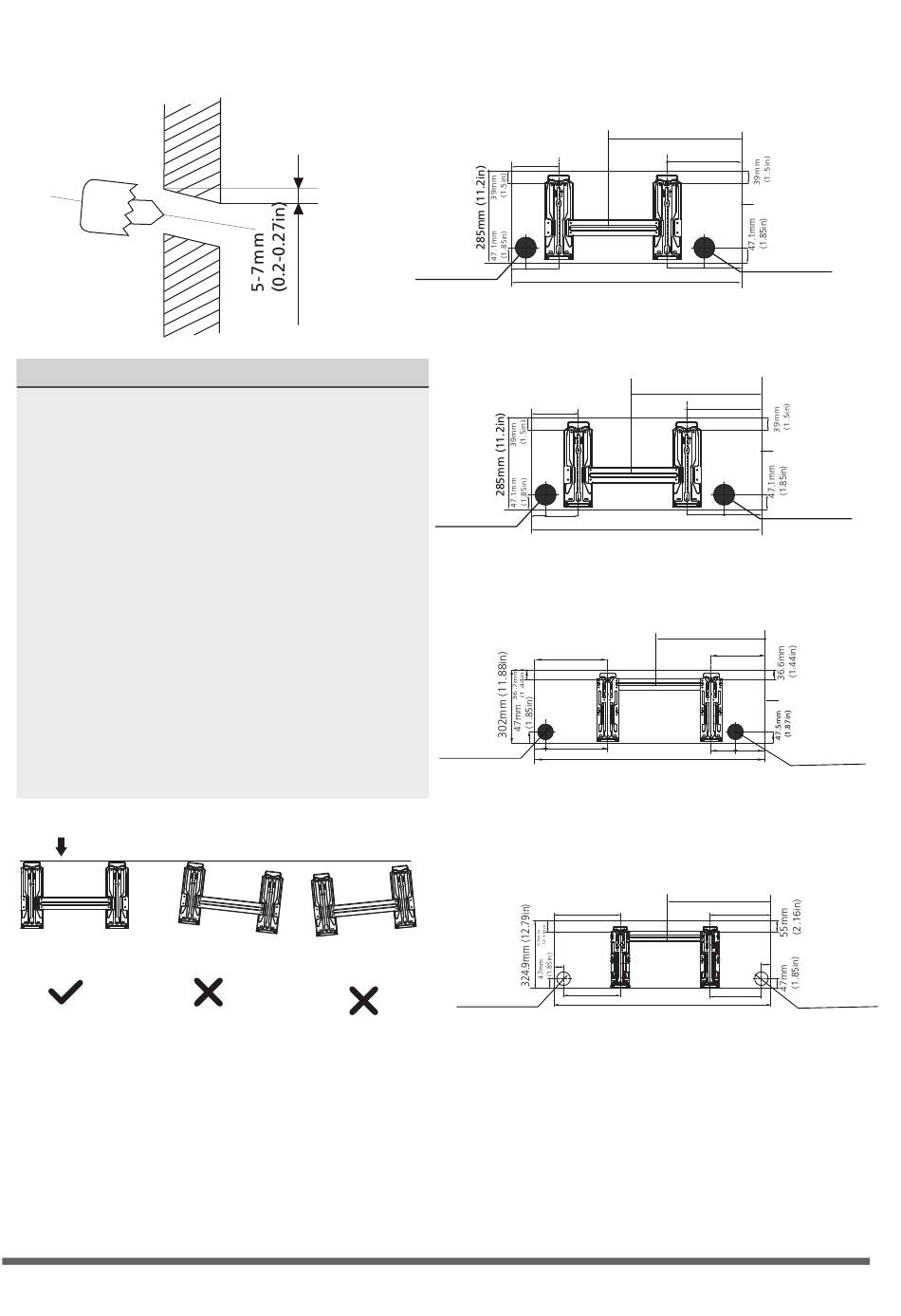

DIMENSIUNI PLACĂ DE MONTARE
Modelele diferite au plăci de montare
diferite. Pentru a vă asigura că aveți
suficient spațiu pentru montarea unității
interioare, schițele din dreapta arată diferite
tipuri de placă de montare împreună cu
următoarele dimensiuni:
• Lățimea plăcii de montare
• Înălțimea plăcii de montare
• Lățimea unității interioare comparativ cu
placa
• Înălțimea unității interioare comparativ cu
placa
• Poziția recomandată a orificiului din
perete (atât la stânga cât și la dreapta
plăcii de montare)
• Distanțele relative dintre orificiile pentru
șuruburi
Orientare corectă a plăcii de montare
146.5mm(5.76in)
Left rear wall
hole 65mm (2.5in)
45mm(1.7i n ) 101.6mm(4i n )
715mm(28in)
228.5mm(8.99in)
Left rear wall
hole 65mm (2.5in)
45mm(1.7i n )
183.6mm(7.2i n )
304.1mm(11.9in)
Left rear wall
45mm( 1 . 7 i n ) 259.1mm(10.2i n )
hole 65mm (2.5in)
316.7mm(12.4in)
45mm(1.77in)
Left rear wall
271.7mm(10.69in)
hole 65mm (2.5in)
NOTA: In cazul in care conducta de legatura
(pentru gaz) are dimensiunea de Ø16mm(5.8
in) strapungerea din perete va avea
dimensiunea de Ø90mm(3.54 in)
398mm(15.67in)
233.1mm(9.17in)
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
115.6mm(4.55in) 117.5mm(4.62in)
Model A
398mm(15.98in)
241mm(9.48in)
117.5mm(4.62in)
123.6mm(4.86i n )
805mm(31.7in)
Model B
439mm(17.28in)
224.2mm(8.82in)
100.6mm(3.96i n ) 123.7mm(4.87i n )
958.3mm(37.7in)
Model C
506mm(19.92in)
291mm(11.45in)
45mm(1.77in)
246mm(9.68in)
1037.6mm(40.85in)
Model D
Page 13
ƒ
ƒPagina 13
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
„
„
