11. Diodentest
Diese Funktion ermöglicht den Test von Halbleiterstrecken auf Durchgang
und Sperrfunktion.
Achtung!
- Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden den
Strom des Stromkreises abschalten und alle Kondensatoren entladen.
Bedienung
1. Schalten Sie den Drehschalter auf den Diodentest (
2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VΩ
und den der schwarzen Messleitung in die Messbuchse COM.
3. Verbinden Sie die Messleitungen mit dem Messobjekt, z. B. einer Diode.
Zeigt das Display dabei sofort einen Überlauf („OL") an, tauschen Sie die
Anschlüsse der Messleitung am Messobjekt.
4. Zeigt das Display nun einen Wert an, so ist das Bauelement in Ordnung. Der
Wert im Display entspricht der Durchlassspannung, die bei Siliziumdioden
etwa 0,5 V, bei Schottky- und Germaniumdioden ca. 0,2–0,3 V betragen
sollte.
5. Zeigt das Display trotz Messleitungstausch „OL" an, so ist die gemessene
Halbleiterstrecke unterbrochen.
6. Zeigt das Display in beiden Anschlussrichtungen, also auch nach dem
Tausch der Messleitungen, einen Spannungswert nahe null an, so ist die
Halbleiterstrecke kurzgeschlossen.
12. Batterietest
Diese Funktion ermöglicht den Test von Batterien der Nominalspannungen
12 V, 9 V und 1,5 V unter einer Mindestlast.
1. Schalten Sie den Drehschalter auf den entsprechenden Battterietest-
bereich.
2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VΩ
und den der schwarzen Messleitung in die Messbuchse COM.
3. Verbinden Sie die Messleitungen polrichtig mit dem Messobjekt, im Display
wird die ermittelte Batteriespannung angezeigt.
5. Entfernen Sie nach der Messung die Messleitungen vom Messobjekt.
13. Wartung/Sicherungen/Batteriewechsel
1. Wartung, Reinigung, Reparatur
- Reinigen Sie das ausgeschaltete Gerät nur nach Trennen von Messobjek-
ten und Abziehen der Messleitungen von den Messbuchsen mit einem
weichen Tuch, das bei starken Verschmutzungen leicht mit einem milden
Reinigungsmittel angefeuchtet sein kann. Nutzen Sie keine abrasiven,
ätzenden oder lösemittelhaltigen Reinigungsmittel. Für das Entfernen von
Schmutz aus den Messbuchsen nutzen Sie Wattestäbchen, keine festen
oder gar metallischen Werkzeuge.
- Im Falle eines Defekts konsultieren Sie unseren Service.
- Lagern Sie das Gerät kühl, dunkel und trocken.
2. Sicherungen wechseln
- Zum Wechseln der Sicherungen entfernen Sie die Messleitungen, schalten
das Gerät aus und lösen die Schrauben auf der Geräterückwand.
- Ersetzen Sie dann die betroffene Sicherung durch eine Sicherung nach
folgender Spezifikation:
· mA-Bereich: F1, 0,5 A, FF, H 600 V,
6 x 32 mm
· 10 A-Bereich: F2, 10 A F, H 600 V,
6 x 32 mm
4

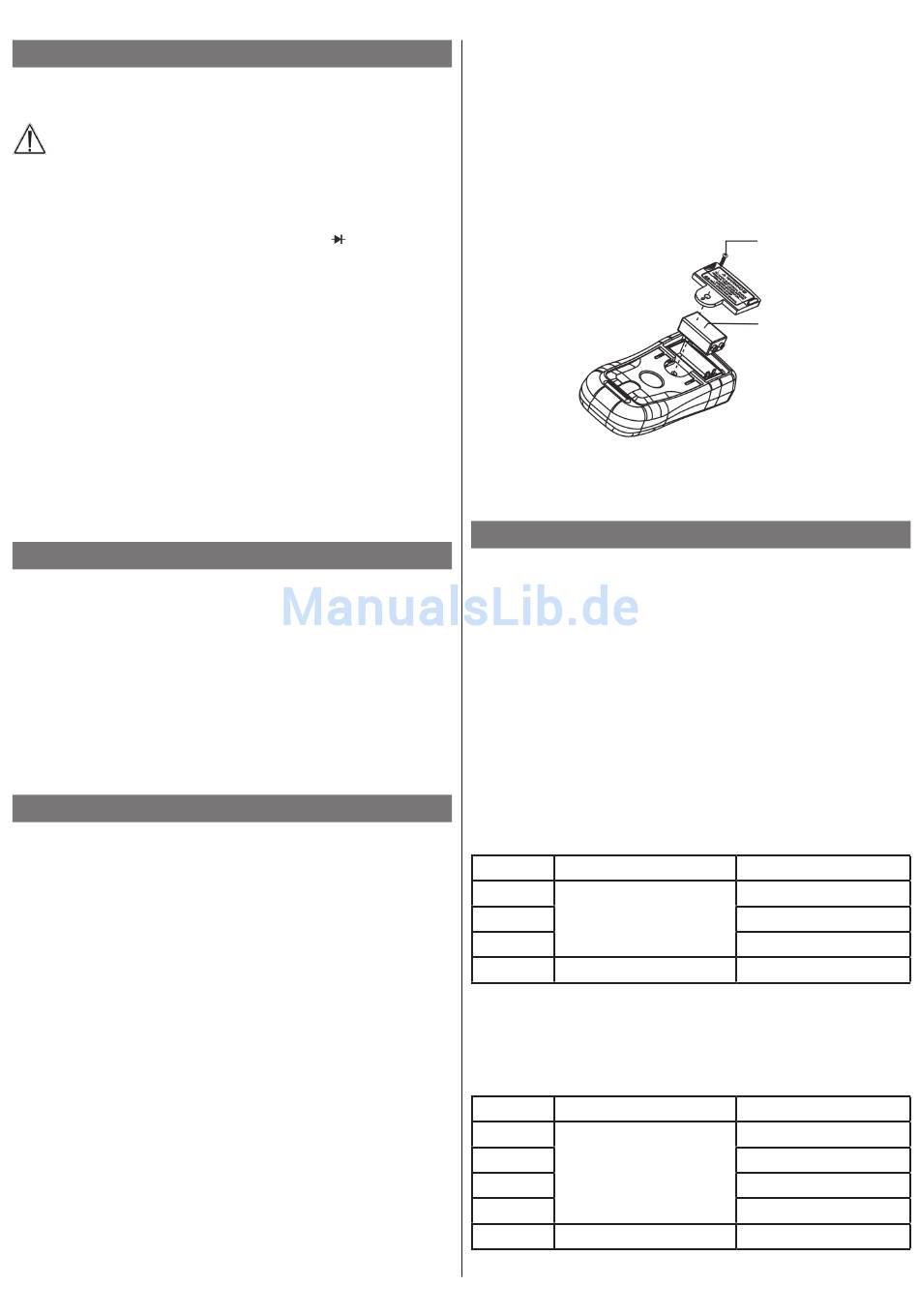

3. Batteriewechsel
- Wenn der Batterie-Indikator im Display erscheint, ist umgehend die
Batterie zu wechseln.
- Entfernen Sie Schraube des Batteriefachs, nehmen Sie die Abdeckung ab
und tauschen Sie die Batterie aus. Beachten Sie dabei, dass die Batterie
polrichtig eingelegt ist.
- Erst wieder mit dem Gerät arbeiten, wenn das Batteriefach verschlossen
und verschraubt ist!
).
14. Technische Daten
Anzeigeumfang: ..................................................................... 1.999 Digits
Maximale Messspannung:........................................................ 600 V
Maximaler Messstrom:............................................................... 10 A
Arbeitstemperatur: ...................................................................0 bis 40 °C
Lagerungstemperatur: .......................................................-10 bis +50 °C
Batterie: .........................................................................9-V-Block, 6LR61
Abmessungen: ............................................................. 186 x 91 x 39 mm
Gewicht: ....................................................................... 300 g mit Batterie
Überspannungskategorie: ....................................................CAT III (600 V)
Die angegebenen Genauigkeiten sind für ein Jahr nach der Kalibrierung
spezifiziert, bei Arbeitstemperaturen zwischen 18 und 28 °C und einer
relativen Luftfeuchtigkeit zwischen 0 und 75 %.
Wechselspannungsmessung (AC-V)
Bereich
2 V
20 V
200 V
600 V
Eingangsimpedanz: 10 MΩ, Überlastschutz: 600 V
Anzeige RMS bei sinusförmigen Signalen, Frequenzbereich: 45–400 Hz
Gleichspannungsmessung (DC-V)
Bereich
200 mV
2 V
20 V
200 V
600 V
Eingangsimpedanz: 10 MΩ, Überlastschutz: 600 V
Genauigkeit
± (0,8 % + 3 D)
± (1,5 % + 5 D)
Genauigkeit
± (0,5 % + 1 D)
± (0,8 % + 2 D)
Batteriefachdeckel
Batterie
AC/DC
AC/DC
Auflösung
1 mV
10 mV
100 mV
1 V
bzw. 850 V
,
RMS
SS
Auflösung
100 µV
1 mV
10 mV
100 mV
1 V
bzw. 850 V
RMS
SS
