- Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken
Verschmutzungen leicht angefeuchtet sein darf. Zur Reinigung keine lö-
semittelhaltigen Reinigungsmittel verwenden. Darauf achten, dass keine
Feuchtigkeit in das Geräteinnere gelangt.
- Das Gerät darf ausschließlich mit der 9-V-Blockbatterie betrieben werden.
Es darf nicht an einer anderen Spannung, mit anderen Batterietypen oder
einer anderen Energieversorgung betrieben werden.
- Vor der Messung von Widerstand, Kapazität, Kontinuität (Durchgang),
Dioden den Strom des Stromkreises abschalten und alle Kondensatoren
entladen.
- Vor dem Anschließen des Messgeräts an einen Stromkreis ist dieser
abzuschalten.
- Vor jeder Spannungsmessung ist sicherzustellen, dass sich das Messgerät
nicht im Strommessbereich befindet.
- Vor jedem Wechsel des Messbereichs/der Messart sind die Messspitzen
vom Messobjekt zu entfernen.
- Das Gerät darf nur zum Austauschen der Batterie und der Sicherungen
geöffnet werden.
Die Logos und Beschriftungen im Bereich der Messbuchsen, der Mess-
spitze und auf der Geräterückseite sollen Sie daran erinnern, dass Sie
bei bestimmten Messungen auch bestimmte Verhaltensmaßregeln
beachten sollten. Hier einige Erläuterungen dazu:
Warnung!
Zugehörige Bedienungsanleitung lesen!
Besondere Vorsicht bei Messungen an berührungs-
gefährlichen Spannungen (> 30 V
Nicht die Messbuchsen und Messspitzen berühren!
Um elektrische Unfälle und einen Schaden für das
Gerät zu vermeiden, schließen Sie diese Messbuchsen
nie an eine Spannungsquelle > 600 V (CAT III)
gegen Masse (Erde) an.
Gerät entspricht Schutzklasse II (doppelt isoliert).
CAT III
Gerät entspricht Überspannungskategorie III (600 V).
600 V
200 mA Max. Messstrom 200 mA, intern gesichert
MAX,
fused
10 A
Max. Messstrom 10 A, intern gesichert,
MAX
max. Messdauer 10 s,
fused
danach 15 min Messpause
3. Übersicht, Funktionen

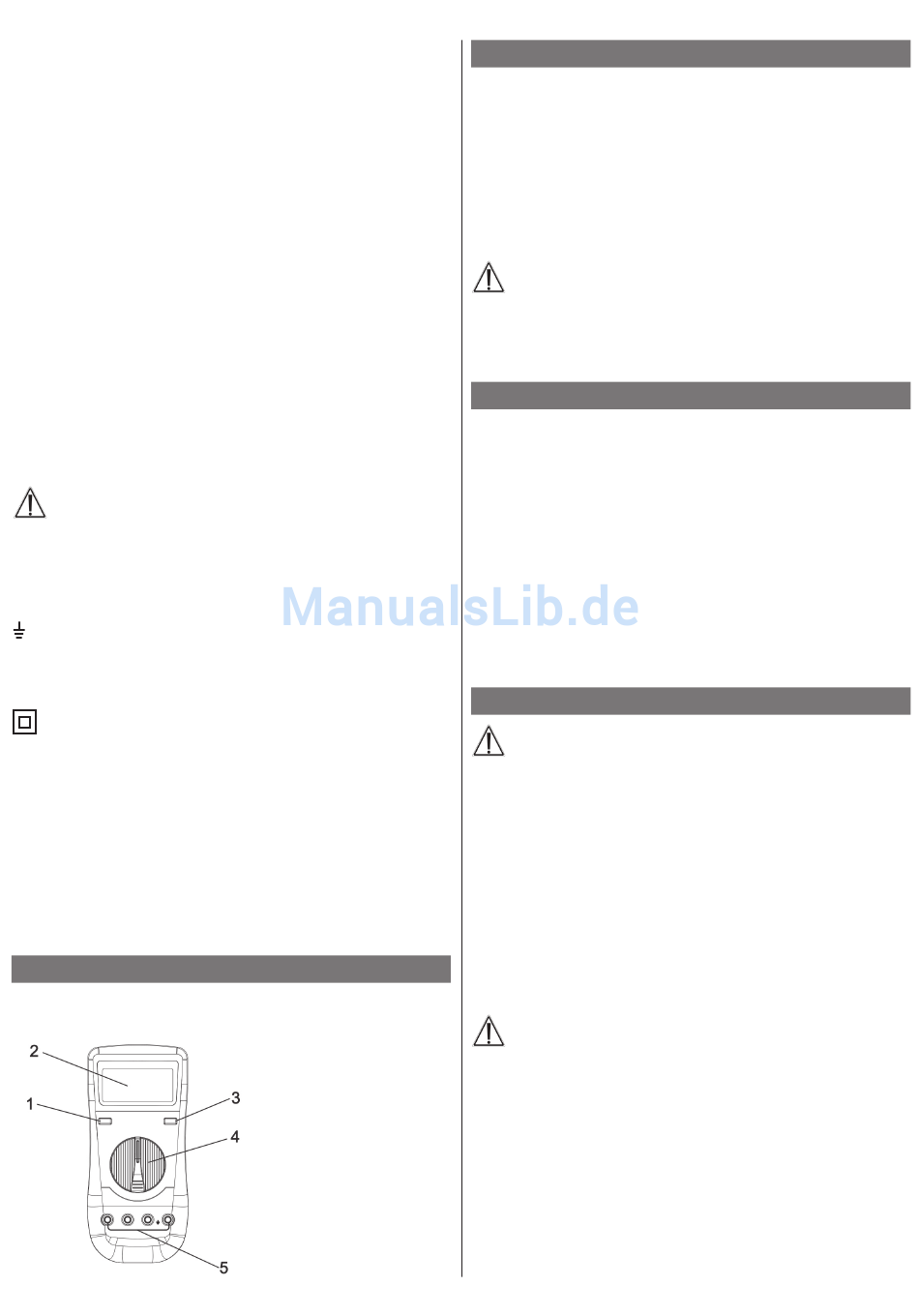

Anzeige- und Bedienelemente
2
/42 V
) !
ACeff.
DC
1 - Ein-/Ausschalter
2 - Display
3 - Data-Hold-Taste
4 - Drehschalter
5 - Messbuchsen
4. Bedienung
Inbetriebnahme, Menüeinstellungen
Ein- und Ausschalten, Auto-Power-Off
- Das Ein- und Ausschalten erfolgt durch Drücken der Ein-/Aus-Taste
- Erfolgt 15 min lang keine Bedienhandlung, schaltet sich das Gerät nach
Ablauf dieser Zeit automatisch aus (Ruhezustand).
Zum Wiedereinschalten nach dem automatischen Abschalten drücken Sie
die Ein-/Aus-Taste 2x kurz.
Warnung!
Erscheint das Batteriesymbol im Display, ist die Batterie zu wech-
seln, damit es nicht zu falschen Messwerten und damit eventuellen
Stromschlägen kommen kann!
5. Messungen
Undefinierte Anzeigen
Bei offenem Messeingang bzw. bei Berühren des Messeingangs mit der Hand
kann es zu undefinierten Anzeigen kommen. Dies ist keine Betriebsstörung,
sondern eine Reaktion des empfindlichen Messeingangs auf vorhandene
Störspannungen.
Im Normalfall ohne hohen Störpegel am Arbeitsplatz sowie bei einem Kurz-
schluss des Messeingangs erfolgt sofort die Nullanzeige bzw. bei Anschluss
des Messobjekts die exakte Messwertanzeige. Schwankungen der Anzeige
um wenige Digits sind systembedingt und liegen innerhalb der Toleranz.
Hat man den Widerstandsmessbereich, den Durchgangs-Prüfungsbereich
oder den Diodentest gewählt, erscheint bei offenem Messeingang die
Überlaufanzeige „OL".
6. Spannungsmessung
Warnung!
- Bei Arbeiten an Spannungen mit mehr als 30 V
Vorsicht walten lassen, da die Gefahr eines Stromschlags besteht.
- Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde
nie eine Spannung anlegen, die die angegebene Nennspannung des
Messgeräts überschreitet (siehe Gehäuseaufdruck).
- Die Messleitungen bezüglich beschädigter Isolation untersuchen. Durch-
gang der Messleitung prüfen, beschädigte Messleitungen austauschen.
Zusätzlich die Isolation der Messgerätebuchse prüfen.
- Vor dem Gebrauch die Funktion des Messgeräts durch Messen einer
bekannten Spannung sicherstellen.
- Den an der Masse anliegenden Messeingang zuerst anschließen. Beim
Entfernen der Messspitzen in umgekehrter Reihenfolge vorgehen, d. h.
den stromführenden Messeingang zuerst abtrennen.
Achtung!
- Vor jeder Spannungsmessung ist sicherzustellen, dass sich das Messgerät
nicht im Widerstandsmessbereich befindet.
- Zeigt das Gerät sofort nach dem Anschließen an das Messobjekt Überlauf
(„OL" bzw. blinkendes Blitzsymbol) an, so entfernen Sie sofort die Mess-
spitzen vom Messobjekt, nachdem Sie dieses abgeschaltet haben.
- Die Eingangsimpedanz des Messgeräts beträgt 10 MΩ. Bei Messungen
in hochohmigen Messkreisen kann es evtl. zu Messfehlern kommen. Ist
die Messkreisimpedanz ≤ 10 kΩ, ist der Messfehler vernachlässigbar
(≤ 0,1 %).
oder 42 V
die nötige
ACeff.
DC
