Funktionen
8.2.1 Digitale Eingabe
Die Karte APCI-1016 besitzt 16 optoisolierte Eingänge und die Karte
APCI-1516 8 optoisolierte Eingänge. Die Eingänge entsprechen dem 24 V Industrie
Standard (IEC1131-2):
logisch"1" entspricht einer Eingangsspannung größer als 19 V
-
logisch"0" entspricht einer Eingangsspannung kleiner als 14 V.
-
Alle Eingänge haben eine gemeinsame Stromrückführungsleitung: 0V EXT (Eingänge),
Pin 10 des 37-pol. SUB-D Stiftsteckers.
Der Stromeingang liegt bei 6 mA bei Nominalspannung von 24 V.
WARNUNG!
Wenn Sie alle Eingänge mit der gleichen
Spannungsversorgung betreiben, muss die
Spannungsversorgung mindestens 16 x 6 = 96 mA liefern
können.
Die maximale Eingangsspannung liegt bei 30 V.
Transil-Dioden, Z-Dioden, C-Filter und Optokoppler sieben Störungen von der
Peripherie-Seite auf die Systembus-Seite. Somit werden die Wirkungen von induktiv
und kapazitiv eingekoppelten Störungen herabgesetzt.
Die Karte benötigt keine Initialisierung, um die 24 V digitalen Informationen lesen zu
können. Die Daten sind nach erfolgtem Power ON Reset sofort abholbereit auf der
Karte.

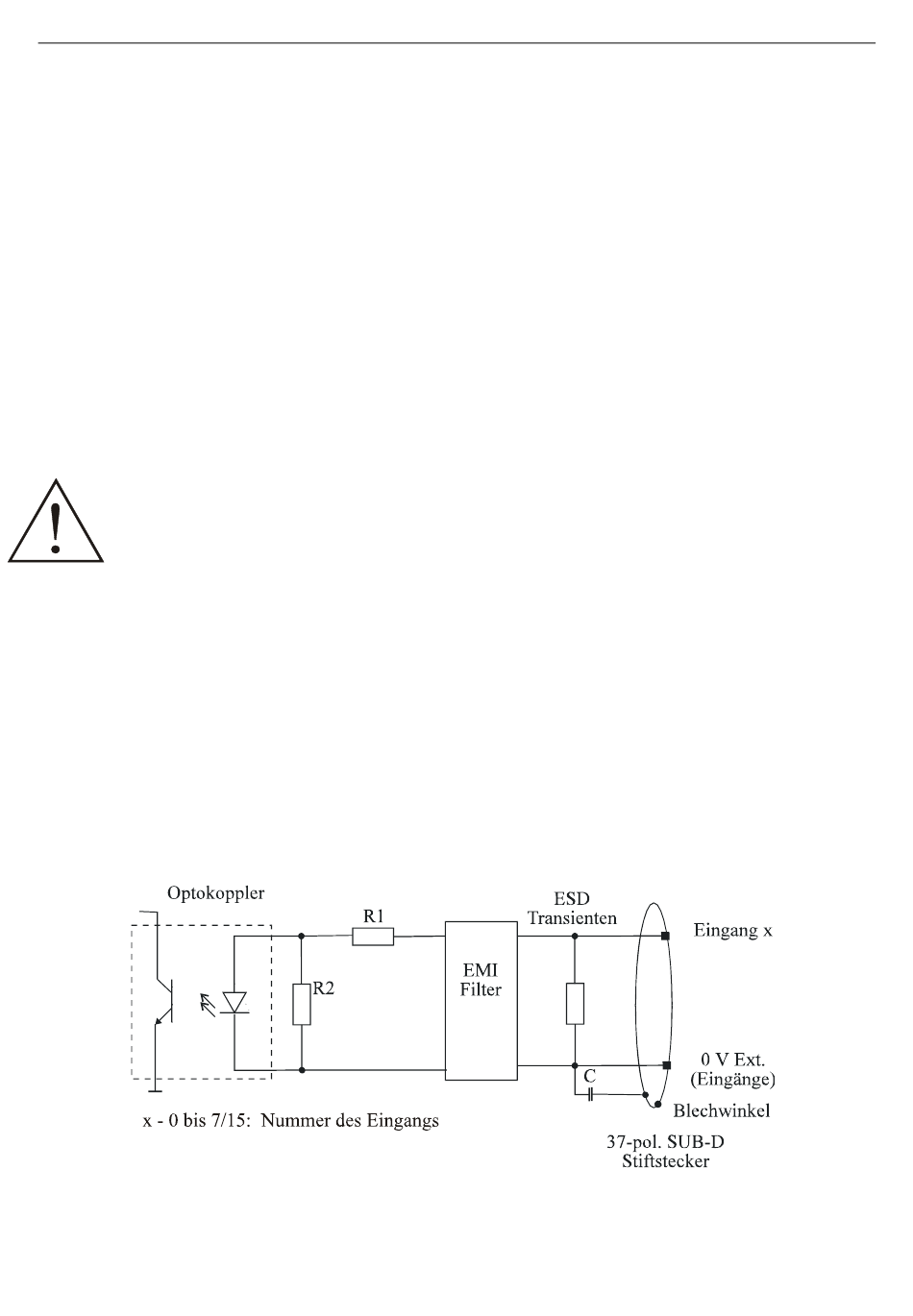

Abb. 8-4: Eingangsbeschaltung
APCI-1016, APCI-1516, APCI-2016
