1
1. Motorhaubenriegel
7. Schrauben Sie die Schraube in den anderen Arm der
Motorhaubenhalterung, um den Riegel zu arretieren
(Bild 10).
Hinweis: Ziehen Sie die Schraube (nicht die Mutter)
an.
3
2
1
1. Schraube
2. Mutter
7
Montage der Auspuffschutz-
vorrichtung (nur CE)
Für diesen Arbeitsschritt erforderliche Teile:
1 Auspuffschutzvorrichtung
4 Blechschraube
Verfahren

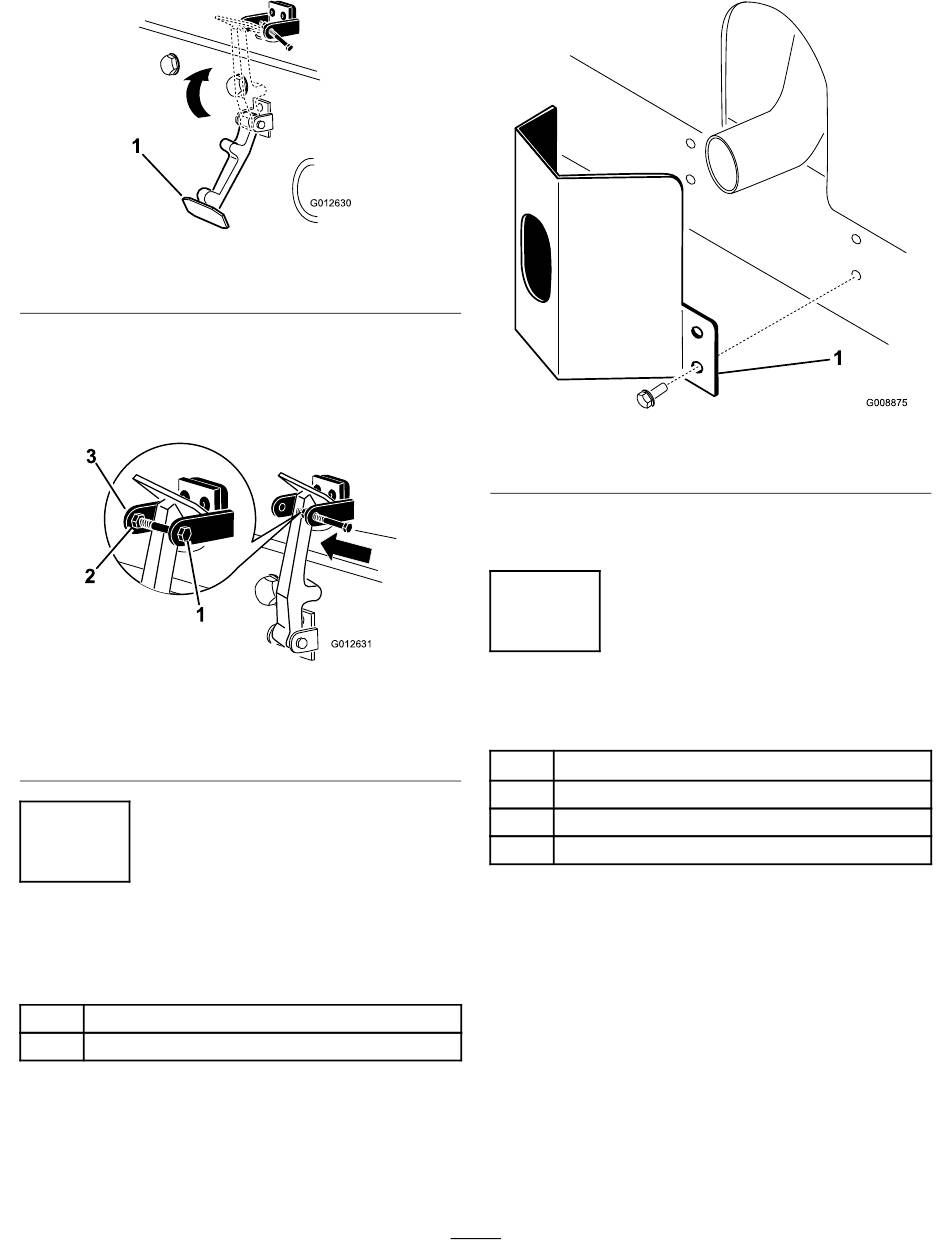

1. Positionieren Sie das Auspuffschutzblech um
den Schalldämpfer, während Sie gleichzeitig die
Befestigungslöcher auf die im Rahmen abstimmen
(Bild 11).
G012630
Bild 9
G012631
Bild 10
3. Arm der
Motorhaubenhalterung
g012630
1. Auspuffschutzvorrichtung
2. Befestigen Sie das Auspuffschutzblech mit vier
Blechschrauben am Rahmen
8
Einbauen des Überrollbügels
g012631
Für diesen Arbeitsschritt erforderliche Teile:
1
Überrollbügel
4
Bundkopfschrauben
4 Sicherungsmuttern
1 Schlauchklemme
Verfahren
Wichtig: Schweißen oder modifizieren Sie nie den
Überrollschutz. Ersetzen Sie einen beschädigten
Überrollschutz. Versuchen Sie keine Reparatur oder
Überarbeitung.
1. Senken Sie den Überrollbügel auf die
Befestigungshalterungen der Zugmaschine ab
und fluchten Sie die Befestigungslöcher aus. Achten Sie
darauf, dass das Entlüftungsrohr am Überrollbügel an
der linken Seite der Maschine ist
19
Bild 11
(Bild 11).
(Bild 12).
