Toro Reelmaster 3100-D Bedienungsanleitung
Vertikutierer (69 cm)
Vorschau ausblenden
Andere Handbücher für Reelmaster 3100-D:
- Bedienerhandbuch (112 Seiten) ,
- Bedienungsanleitung (72 Seiten) ,
- Installationsanweisungen (28 Seiten)
Verwandte Anleitungen für Toro Reelmaster 3100-D
Inhaltszusammenfassung für Toro Reelmaster 3100-D

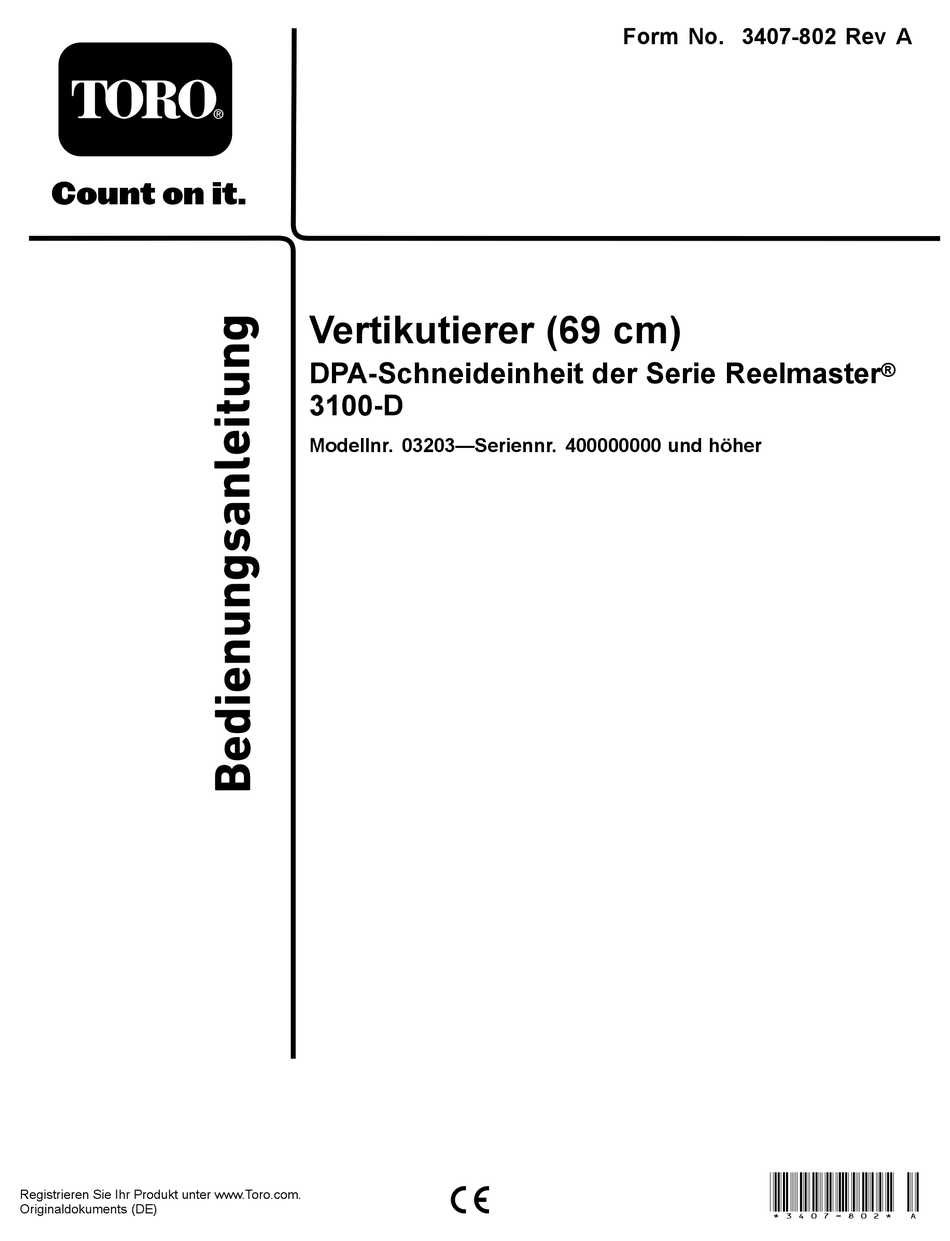

- Seite 1 Form No. 3407-802 Rev A Vertikutierer (69 cm) DPA-Schneideinheit der Serie Reelmaster ® 3100-D Modellnr. 03203—Seriennr. 400000000 und höher *3407-802* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Wenden Sie sich hinsichtlich Informationen zu Produkten und 1 Prüfen des Vertikutierers........5 Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler 2 Montieren der Transportrollen........ 5 oder zur Registrierung des Produktes direkt an Toro unter 3 Anbringung von O-Ring und Schmiernippel www.Toro.com................5 Wenden Sie sich an den Toro Vertragshändler oder...
- Seite 3 Sicherheitseinrichtung oder ein Aufkleber unlesbar oder größere Reparaturen erforderlich werden sollten oder beschädigt sein, reparieren Sie das entsprechende Teil Sie praktische Unterstützung benötigen, an Ihren Toro bzw. tauschen Sie es aus, bevor Sie weiterarbeiten. Ziehen Vertragshändler. Sie ebenfalls alle lockeren Muttern und Schrauben fest, •...
- Seite 4 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Vertikutierer Prüfen des Vertikutierers. Transportrollen Montieren der Transportrollen. Splint O-Ring Anbringung von O-Ring und Schmiernippel . Schmiernippel – Keine Teile werden benötigt Einstellen der Messertiefe.
- Seite 5 Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Hinweis: Wenn Sie den Vertikutierer kippen müssen, um an die Vertikutiermesser zu gelangen, sollten Sie den Ständer (der Montieren der Transportrollen mit der Zugmaschine geliefert wurde) verwenden (Bild Für diesen Arbeitsschritt erforderliche Teile: Transportrollen...
- Seite 6 folgenden Diagramm die Position jedes Spindelmotors (Bild g191072 Bild 7 g196714 Bild 5 1. O-Ring 1. Vertikutierer 1 4. Ballast 2. Vertikutierer 2 5. Spindelmotor 3. Vertikutierer 3 1. Entfernen Sie die Stellschraube an der Seitenplatte des Spindelmotors und werfen sie weg (Bild Einstellen der Messertiefe Keine Teile werden benötigt...
- Seite 7 Hinweis: Die Vertikutiermesser nutzen sich ab, und daher nimmt der Durchmesser der Spindeln ab und die Einstellung ändert sich. Prüfen Sie die eingestellte Tiefe in regelmäßigen Abständen, um sicherzustellen, dass Sie die gewünschte Einstellung haben. Einstellen der Rollenabstreifer Keine Teile werden benötigt Verfahren Einstellen des hinteren 1.
- Seite 8 Produktübersicht 1. Entfernen Sie den Splint, mit dem die Halterung für die Transportrollen am Seitenplattenbolzen befestigt ist. 2. Positionieren Sie die Transportrolle wie folgt: Technische Daten • Senken Sie die die Rollenhalterung ab, bevor Nettogewicht 56 kg Sie den Vertikutierer auf den Werkstattboden absenken.
- Seite 9 Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Schulungszeitraum Vor dem Einsatz der Vertikutierspindeln sollten Sie die Leistung der Spindeln an der gewünschten Einstellung beurteilen. Ermitteln Sie in einem geräumten, nicht verwendeten Bereich, ob Sie die gewünschten Ergebnisse erzielen.
- Seite 10 Wartung ACHTUNG Die Messer sind sehr scharf und haben ggf. Einfetten des Vertikutierers Kerben, an denen Sie sich schneiden können. Passen Sie auf, wenn Sie die Messer von der Jeder Vertikutierer hat fünf Schmiernippel (Bild 12), Welle abnehmen. die wöchentlich mit Nr. 2 Schmierfett auf Lithiumbasis eingefettet werden müssen.
- Seite 11 Montieren der neuen Vertikutiermesser 1. Montieren Sie eine Messerspindel (Bild 14). 2. Montieren Sie ein großes Distanzstück. 3. Invertieren Sie die Messerspindeln nicht beim Einbau auf der Spindelwelle. Hinweis: Wenn die Messer invertiert sind, werden die benutzten Messer (gerundet) mit den scharfen Enden der nicht verwendeten Messer vermischt.
- Seite 12 g007790 Bild 15 6. Lagermutter 1. Kit zum Überholen der Rolle (Bestellnummer 114-5430) 7. Werkzeug für innere Dichtung 2. Werkzeugkasten zum Überholen der Rolle (Bestellnummer 115-0803) 3. Innere Dichtung 8. Scheibe 4. Lager 9. Werkzeug für Lager bzw. äußere Dichtung 5.
- Seite 13 Hinweise:...
- Seite 14 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
- Seite 15 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
