[Trend]

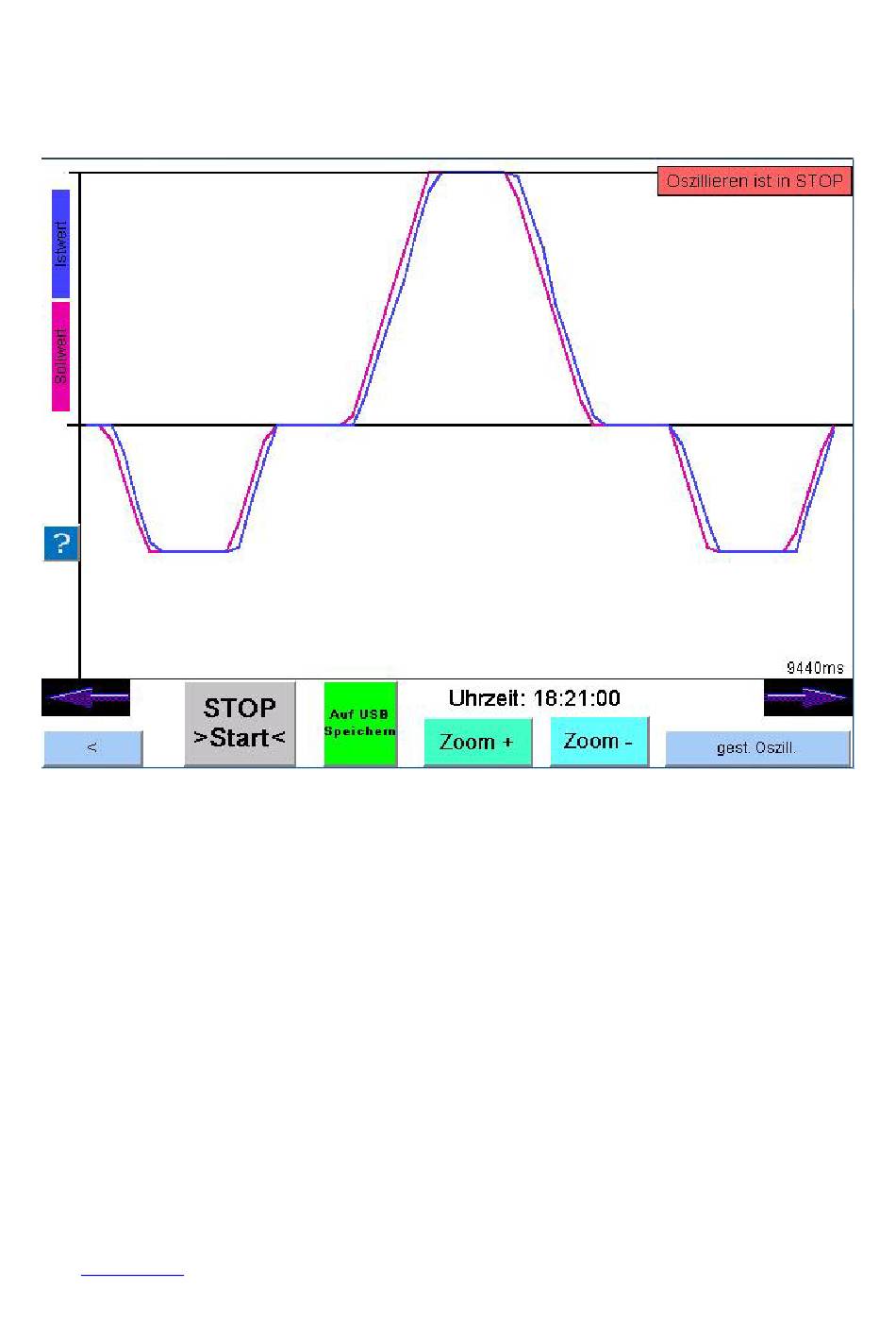

Zu jeder Zeit ist über das Betätigungsfeld [Trend] eine 2-kanalige, oszilloskop-
ähnliche Aufzeichnungsfunktion aufrufbar.
Es werden immer Ventilsoll- und Ventilistwert als einheitenlose Liniengrafik
mit identischen Grafiknormierungen angezeigt.
Mit Betätigung des Feldes [START] wird die zyklische Messwerterfassung
aktiviert.
Mit Betätigung des Feldes [STOP] wird diese angehalten.
Die horizontale Zeitachse ist über die Betätigungsfelder [Zoom+] und [Zoom-],
änderbar.
Ist die graphische Datenaufzeichnung gestoppt, kann der Anzeigebereich nach
rechts und links verschoben werden, um einen Grafikausschnitt auf dem
Bildschirm zentriert darzustellen.
Mit Betätigung des grünen Feldes
Auf USB Speichern] wird der aktuell
[
aufgezeichnete Datensatz der Messwerterfassung auf einem USB-
Speichermedium, welches links unterhalb des Drehknopfes eingesteckt werden
kann, mit Datum und Zeitstempel als Excel lesbare .CSV Datei gespeichert.
