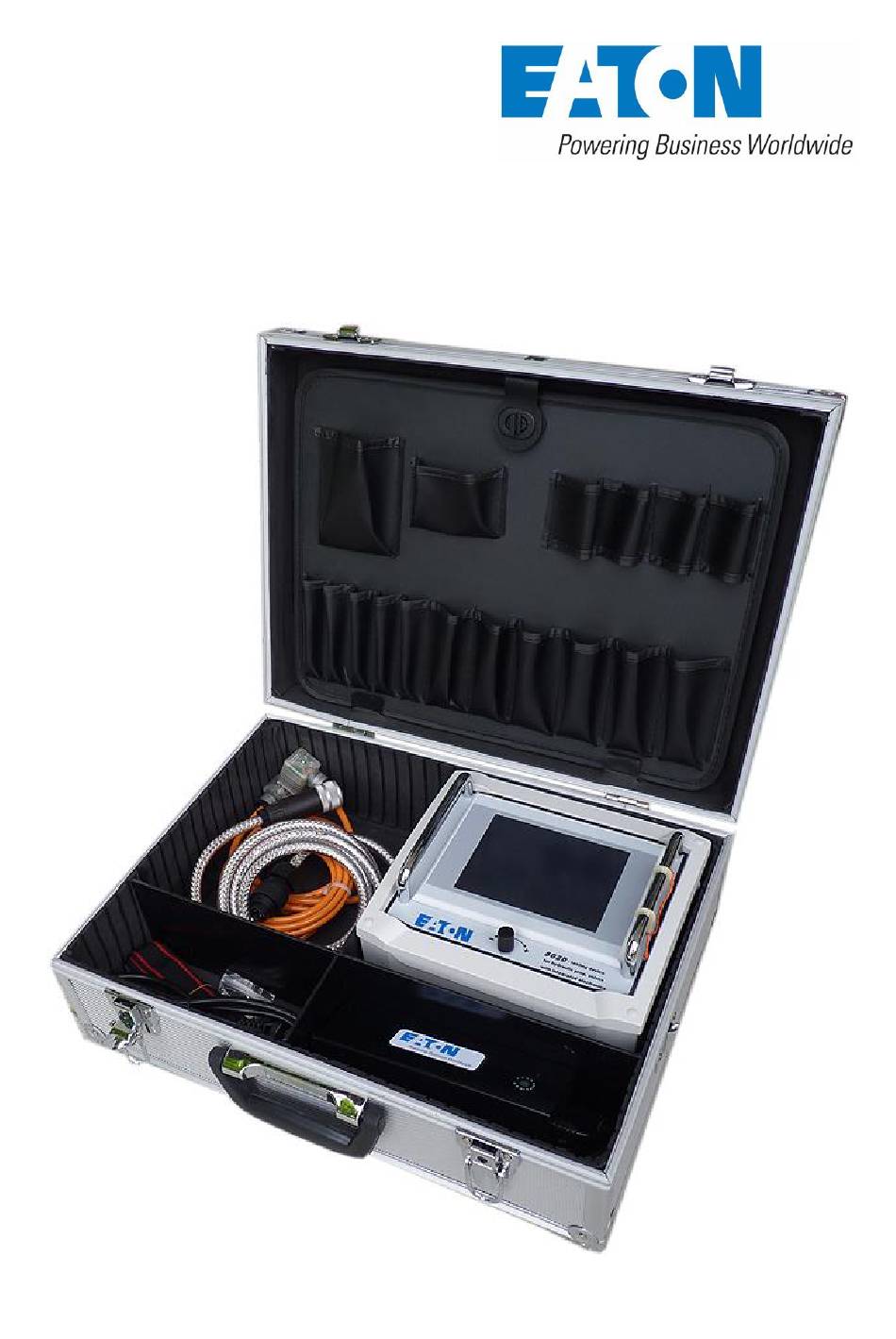

- Seite 1 Kurzübersicht über das Ventiltestgerät SG2D-1X Stand: 04. Sept. 2015...
- Seite 2 Moment nur schwer zu beantworten sind. Bei modernen Hydraulikventilen mit integrierter Elektronik (On Board Elektronik) ist das elektrische Signalkabel, ohne weiter Messbuchsen oder optischen Rückmeldungen, direkt mit dem Ventil verbunden. www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 2 von 12...
- Seite 3 Kontrolle des Ventilistwertes (Spannung oder Strom) Vorgabe eines gesteuerten Sollwertprofils (in %) Graphische Trendaufzeichnung vom Soll- und Istwert mit der Möglichkeit der Datenspeicherung auf externen USB-Speicherstick www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 3 von 12...
- Seite 4 Zweikanalige, graphische Trendanzeige mit USB-Speicherfunktion für aktuellen Ventilsoll- und Istwert. Alle internen Sollwertvorgaben können in Abhängigkeit der vorhandenen Maschinendynamik über einstellbare Rampenzeit geführt werden. www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 4 von 12...
- Seite 5 Nulllage 9. Strom -10mA .. 0mA .. +10mA mit für die hydraulische Nulllage 10. Strom -15mA .. 0mA .. +15mA mit for die hydraulische Nulllage www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 5 von 12...
- Seite 6 4WRAE10… 4WREE6… 4WREF6… 4WREE10… 4WREF10… Bosch Rexroth (Proportional-Wegeventil, vorgesteuert): 4WRZE10… 4WRKE10… 4WRBKE10… 4WRZEM10… 4WRZE16… 4WRBKE16… 4WRZEM16… 4WRKE16… 4WRZE16… 4WRKE25… 4WRBKE27… 4WRZEM25… 4WRZE32… 4WRKE27… 4WRBKE35… 4WRZE52… 4WRKE32… 4WRKE35… www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 6 von 12...
- Seite 7 DBEME30… Bosch Rexroth (Proportional-Druckreduzierventil, direkt gesteuert): 3DREPE6… Bosch Rexroth (Proportional-Druckreduzierventil, vorgesteuert): ZDREE6… (nur mit geeignetem Adapter) DREE6… (nur mit geeignetem Adapter) DREE10… DREBE6X… DRE(M)E10… DREBE10Z… DRE(M)E20… DRE/M)E30)… www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 7 von 12...
- Seite 8 3WRCE63… (nur mit Versorgungsspannung UB=24V) 3WRCE80… (nur mit Versorgungsspannung UB=24V) 3WRCE100… (nur mit Versorgungsspannung UB=24V) 3WRCE125… (nur mit Versorgungsspannung UB=24V) 3WRCE160… (nur mit Versorgungsspannung UB=24V) 3WRCBEE25… 3WRCBEE32… 3WRCBEE50… www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 8 von 12...
- Seite 9 KBX( C ) G-6 KBX( C ) G-8 EATON Vickers (Proportional-Wegeventil): KBFDG5V-5 KBD/T-3 KBFD/TG4V-3 KBHDG5V-7 KBFDG5V-7 KBDG5V5 KBSDG4V-3 KBHDG5V-8 KBFDG5V-8 KBDG5V7 KBFD/TG4V-5 KBHDG5V-10 KBFDG5V-10 KBDG5V8 KBSDG4V-5 KBDG5V10 KBHDG5V-5 www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 9 von 12...
- Seite 10 Moog (Vorgesteuertes Proportionalventil): D661… D662… D663… D664… D665… Moog (Vorgesteuertes Servoventil mit optionaler Feldbusschnittstelle): D671… D672… D673… D674… D675… Moog (Vorgesteuertes Proportionalventil): D681… D684… D682… D685… D683… www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 10 von 12...
- Seite 11 D81FE… D91FE… D111FE… Parker Hannifin (Proportional-Druckbegrenzungsventile: RE06M*T… R4V… R6V… RE*E*T… Parker Hannifin (Proportional-Drosselventil): TDP… TEP… TPQ… Tiefenbach: direktgesteuert 2/2-Wege Sitzventil NG (NW)10 EMG Automation: Servoventil NG6 SV1-06...E www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 11 von 12...
- Seite 12 HVM 067 (NG10) HVM 090 (NG10) HVM 188 (NG25) HVM 250 (NG25) Mit Sonderlochbild HVM 106 HVM 107 Yuken (Proportional-Wegeventil): ELDFG-01EH ELDFG-03EH Yuken (Servoventil): LSVHG-03EH LSVHG-04EH LSVHG-06EH www.eaton.eu SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 12 von 12...
