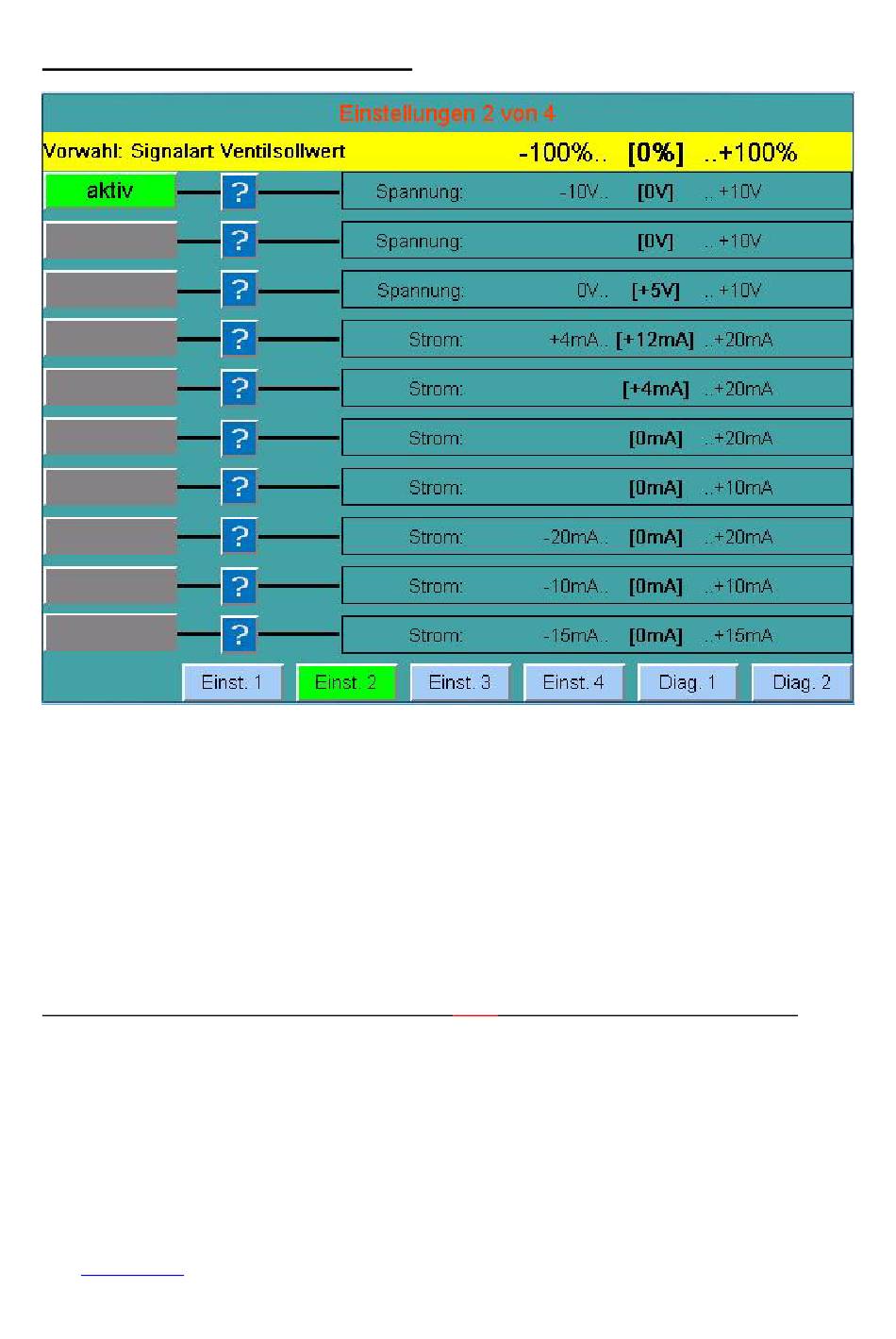

9. Menü "Einstellungen 2 von 4"
Im Menü [Einst. 2] können folgende Voreinstellungen getätigt werden:
- Vorwahl: Signalart Ventilsollwert
Aktuell stehen 10 Signalarten für die Ventilsollwertkonfiguration zur
Verfügung.
Die möglichen Signalarten setzen sich aus drei Spannungs- und sieben
Stromsignalarten zusammen.
1. Spannung
2. Spannung
3. Spannung
4. Strom
+4mA .. +12mA ..+20mA mit
5. Strom
6. Strom
7. Strom
8. Strom
-20mA .. 0mA .. +20mA mit
9. Strom
-10mA .. 0mA .. +10mA mit
10. Strom
-15mA .. 0mA .. +15mA mit
Nach einem Spannungsreset bleibt die letzte Einstellung aktiv.
www.eaton.eu
SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 13 von 33
-10V .. 0V .. +10V mit
0V .. +10V mit
0V .. +5V .. +10V mit
+4mA .. +20mA mit
0mA .. +20mA mit
0mA .. +10mA mit
0V
für die hydraulische Nulllage
0V
für den hydraulische Nulllage
+5V
für die hydraulische Nulllage
12mA
für die hydraulische Nulllage
4mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
