Eaton CROUSE-HINDS-Serie Betriebsanleitung

Eaton CROUSE-HINDS-Serie Betriebsanleitung

Explosionsgeschützte druckfeste bausteine
Vorschau ausblenden Andere Handbücher für CROUSE-HINDS-Serie:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Betriebsanleitung
Operating instructions
Mode d'emploi

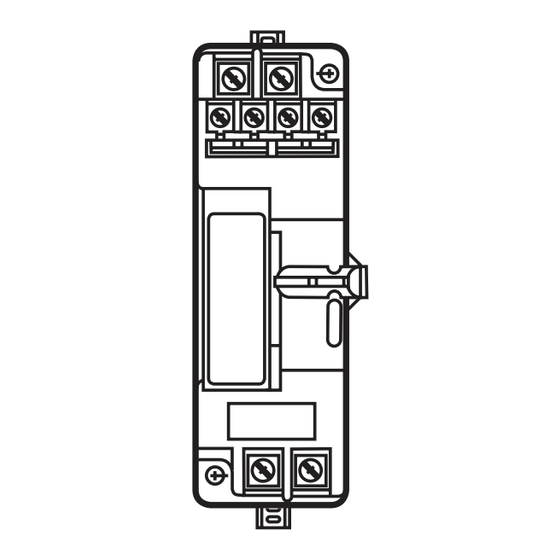

Explosionsgeschützte druckfeste Bausteine, Serie GHG 61. .... R....
Explosion-protected flameproof module, series GHG 61. .... R....
Modulés atidéflagrantes pour atmosphères explosives,
series GHG 61. .... R....
CZ: "Tento návod k použití si m žete vyžádat
ve svém mate ském jazyce u p íslušného
zastoupení spole nosti Cooper Crouse-
Hinds/CEAG ve vaší zemi."
DK: "Montagevejledningen kan oversættes til
andre EU-sprog og rekvireres hos Deres
Cooper Crouse-Hinds/CEAG leverandør"
E: "En caso necesario podrá solicitar de su
representante Cooper Crouse-Hinds/CEAG
estas instrucciones de servicio en otro idioma
de la Union Europea"
EST: "Seda kasutusjuhendit oma riigikeeles
võite küsida oma riigis asuvast asjaomasest
Cooper Crouse-Hindsi/CEAG esindusest."
FIN: "Tarvittaessa tämän käyttöohjeen käännös
on saatavissa toisella EU:n kielellä Teidän
Cooper Crouse-Hinds/CEAG - edustajaltanne"
GR:
Cooper Crouse-
Hinds/CEAG"
H: "A kezelési útmutatót az adott ország
nyelvén a Cooper Crouse-Hinds/CEAG cég
helyi képviseletén igényelheti meg."
I: "Se desiderate la traduzione del manuale
operativo in un´altra lingua della Comunit à
Europea potete richiederla al vostro
rappresentante Cooper Crouse-Hinds/CEAG"
LT: Šios naudojimo instrukcijos, išverstos J su
gimt j kalb , galite pareikalauti atsakingoje
"Cooper Crouse-Hinds/CEAG" atstovyb je savo
šalyje.
LV: "Šo ekspluat cijas instrukciju valsts valod
varat piepras t j su valsts atbild gaj Cooper
Crouse-Hinds/CEAG p rst vniec b ."
M: Jistg u jitolbu dan il-manwal fil-lingwa
nazzjonali tag hom ming and ir-rappre entant
ta' Cooper Crouse Hinds/CEAG f'pajji hom.
NL: "Indien noodzakelijk kan de vertaling van
deze gebruiksinstructie in een andere EU-taal
worden opgevraagd bij Uw Cooper Crouse-
Hinds/CEAG - vertegenwoordiging"
GHG 610 7001 P0002 D/E/F (o)
CROUSE-HINDS
P: "Se for necessária a tradução destas
instruções de operação para outro idioma da
União Europeia, pode solicita-la junto do seu
representante Cooper Crouse-Hinds/CEAG"
PL: Niniejsz instrukcj obs ugi w odpowiedniej
wersji j zykowej mo na zamówi w
przedstawicielstwie firmy Cooper-Crouse-
Hinds/CEAG na dany kraj.
S: "En översättning av denna montage- och
skötselinstruktion till annat EU - språk kan vid
behov beställas från Er Cooper Crouse-
Hinds/CEAG- representant"
SK: "Tento návod na obsluhu Vám vo Vašom
rodnom jazyku poskytne zastúpenie spolo nosti
Cooper Crouse-Hinds/CEAG vo Vašej krajine."
SLO: "Navodila za uporabo v Vašem jeziku
lahko zahtevate pri pristojnem zastopništvu
podjetja Cooper Crouse-Hinds/CEAG v Vaši
državi."
RUS:
,
"
Cooper Crouse-
/ CEAG -
SERIES
."

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eaton CROUSE-HINDS-Serie

  • Seite 1 Betriebsanleitung CROUSE-HINDS Operating instructions SERIES Mode d’emploi Explosionsgeschützte druckfeste Bausteine, Serie GHG 61..R..Explosion-protected flameproof module, series GHG 61..R..Modulés atidéflagrantes pour atmosphères explosives, series GHG 61..R..CZ: "Tento návod k použití si m žete vyžádat H: "A kezelési útmutatót az adott ország P: "Se for necessária a tradução destas ve svém mate ském jazyce u p íslušného...
  • Seite 2: Inhaltsverzeichnis

    Druckfeste Bausteine, Flameproof enclosed module, Modulés antidéflagrantes, série Serie GHG 61..R..series GHG 61..R... GHG 61..R..Contents: Contenu: Inhalt: Contents ..........2 Contenu ..........2 Inhalt........... 2 Dimensional drawings: ....... 2 Plans cotés ......... 2 Maßbilder ...........
  • Seite 3: Technische Angaben

    1,5 Nm Gehäusematerial: glasfaserverstärktes Polyester 1) Standard Umgebungstemperaturbereich der eingebauten industriellen Betriebsmittel beträgt -25°C bis +40°C (aneinandergereiht) und -25°C bis +55°C (einzeln). Abweichende Temperaturen sind in Abstimmung mit dem Hersteller (Eaton’s Crouse-Hinds Business) möglich. Baustein Größe 3 Baustein Größe 4...
  • Seite 4: Sicherheitshinweise

    Druckfeste Bausteine, Serie GHG 61..R..Sicherheitshinweise Normenkonformität Die Fehlerstromschutzschalter Prüftaste, Bild 1, Pos. 2, sollte mindestens 2 mal jährlich betätigt Sie entsprechen den aufgeführten Normen, in werden. Die Bausteine GHG 61. sind nicht der separat beigelegten Konformitätserklärung. für den Einsatz in Zone 0 Ein Signalkontakt (optional) an einem Leistungs- Verweise auf Normen und Richtlinien in dieser geeignet.
  • Seite 5: Elektrischer Anschluss

    Betriebsmittel an den Hersteller ergreifen. zur Reparatur zurückzugeben. Zur Aufrechterhaltung der Zündschutzart ist der Leiteranschluss mit besonderer Sorgfalt Nur zugelassene EATON / COOPER CROUSE- Umbauten oder Änderungen am Betriebsmittel durchzuführen. HINDS GMBH Originalersatzteile verwenden! sind nicht gestattet. Die Isolation muss bis an die Klemme heranrei- Die erforderlichen Wartungsintervalle sind chen.
  • Seite 6: Technische Daten Kompletter Bausteine

    Druckfeste Bausteine, Serie GHG 61..R..Technische Daten kompletter Bausteine Anschlussbilder Leistungsschalter 10.1 Leistungsschalter 1-, 2-, 3-, 4-polig EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U Explosionsschutz: Ex de IIC/IIB Gb Hauptkontakt Hilfskontakt 1-polig 2-polig Bemessungsspannung: bis 400V AC bis 240V AC Maximalspannung gem.
  • Seite 7: Leistungsschalter 2- Und 4-Polig Mit Fi - Schutzschalter

    Druckfeste Bausteine, Serie GHG 61..R..Anschlussbilder 10.3 Leistungsschalter 2- und 4-polig mit FI - Schutzschalter Leistungsschalter mit FI - Schutzschalter EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U Explosionsschutz: Ex de IIC/IIB Gb Bemessungsspannung: Hauptkontakt Hilfs- /Signalkontakt bis 440V AC bis 250V AC Bemessungsstrom: FI - Schutzschalter bis 63A...
  • Seite 8 Druckfeste Bausteine, Serie GHG 61..R..10.8 Installationsschütz 24A Anschlussbild Installationsschütz 24A EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U Explosionsschutz: Ex de IIC/IIB Gb Bemessungsspannung HK: bis 415 V AC Steuerspannung: 24 V bis 275V* 40-400 Hz AC/DC (*Andere Spannungen sind auf Anfrage möglich) Bemessungsstrom: Hauptkontakte bis 24 A...
  • Seite 9 Druckfeste Bausteine, Serie GHG 61..R..10.11 Luftschütz 20A Anschlussbild Luftschütz20A EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U Explosionsschutz: Ex de IIC/IIB Gb Bemessungsspannung: bis 690 V AC Hauptkontakte Steuerspannung: 12 V - 275 V* AC 12 V - 250 V DC (*Andere Spannungen sind auf Anfrage möglich) Bemessungsstrom: Hauptkontakte...
  • Seite 10: Überspannungsableiter

    Druckfeste Bausteine, Serie GHG 61..R..10.13 Überspannungsableiter Anschlussbild Überspannungsableiter EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U Explosionsschutz: Ex de IIC/IIB Gb Netzbetriebsspannung: max. 275 V AC Nennableitstossstrom I max. 5 kA Grenzableitstrom I max. 25 kA Ansprechzeit t 25 ns Restspannung bei Netzbetriebsspannung: ca.
  • Seite 11: Thermisches Überstromrelais

    Druckfeste Bausteine, Serie GHG 61..R..10.16 Thermisches Überstromrelais Anschlussbild EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U thermisches Überstromrelais Explosionsschutz: Ex de IIC/IIB Gb Bemessungsspannung: bis 690 V AC Steuerspannung: bis 275 V* AC (*Andere Spannungen sind auf Anfrage möglich) Dauerbetriebsstrom I Auslösestrom: 0,16 A ..
  • Seite 12 Druckfeste Bausteine, Serie GHG 61..R..10.17.4 Größter Bemessungsstrom der Kurzschlussvorsicherung bei max. 50 kA, wenn Icc > Ics* bei Motorschutzschalter Kurzschlussfestigkeit und max. Vorsicherung Einstellbereich 240 V AC 400 V AC 500 V AC 690 V AC gL, aM gL, aM gL, aM gL, aM...
  • Seite 13: Temperaturklasse Und Verdrahtungsquerschnitt Bei Motorschutzschalter

    Druckfeste Bausteine, Serie GHG 61..R..10.17.6 Temperaturklasse und Verdrahtungsquerschnitt bei Motorschutzschalter Einstellbereich Temperaturklasse Mindestanschlussquerschnitt Zugang Abgang 0,10 A ..1,60 A 0,75 mm² 0,75 mm² 1,60 A ..2,50 A 1,00 mm² 1,00 mm² 2,50 A ..4,00 A 1,00 mm²...
  • Seite 14 Druckfeste Bausteine, Serie GHG 61..R..10.18 Kaltleiter-Relais EG-Baumusterprüfbescheinigung: PTB 98 ATEX 1087U Explosionsschutz: Ex de IIC/IIB Gb Steuerspannung Us: GHG 618 3120 R0001 220 V ... 240 V AC 510% 50/60 Hz; <2 VA GHG 618 3120 R0002 24 V AC/DC;...
  • Seite 39: Courbe De Déclenchement Du Disjoncteur

    Auslösekennlinien / Tripping characteristic of circuit breaker / Courbe de déclenchement du disjoncteur Leistungsschalter/ C - Charakteristik B - Charakteristik Circuit breaker/ S200; S200 M; S200 P; S200; S200 M; S200 P; Disjoncteurs -> EN 60947-2 S260; S270; S280 S260; S270; S280 K - Charakteristik ->...
