Achtung:
- Bei dem Umgang mit dem Signalanschluss Kontakt C ist allergrößte
Sorgfalt geboten.
Dieser elektrische Anschluss kann, in Abhängigkeit der zu überprüfenden
Ventiltype, zwei elektrisch unterschiedliche Signalbedeutungen haben.
1. Kontakt C = Ventilfreigabe
Freigabesignal
2. Kontakt C = Istwert-Bezugspotential 0V
Freigabesignal
Achtung:
- Wenn bei einer Gerätekonfiguration "Ventil ohne Freigabe" versehentlich
24V auf Kontakt C geschaltet wird, sprechen in Abhängigkeit eines
eingangsseitigen und/oder ausgangsseitigen Signalkurzschlusses jeweils

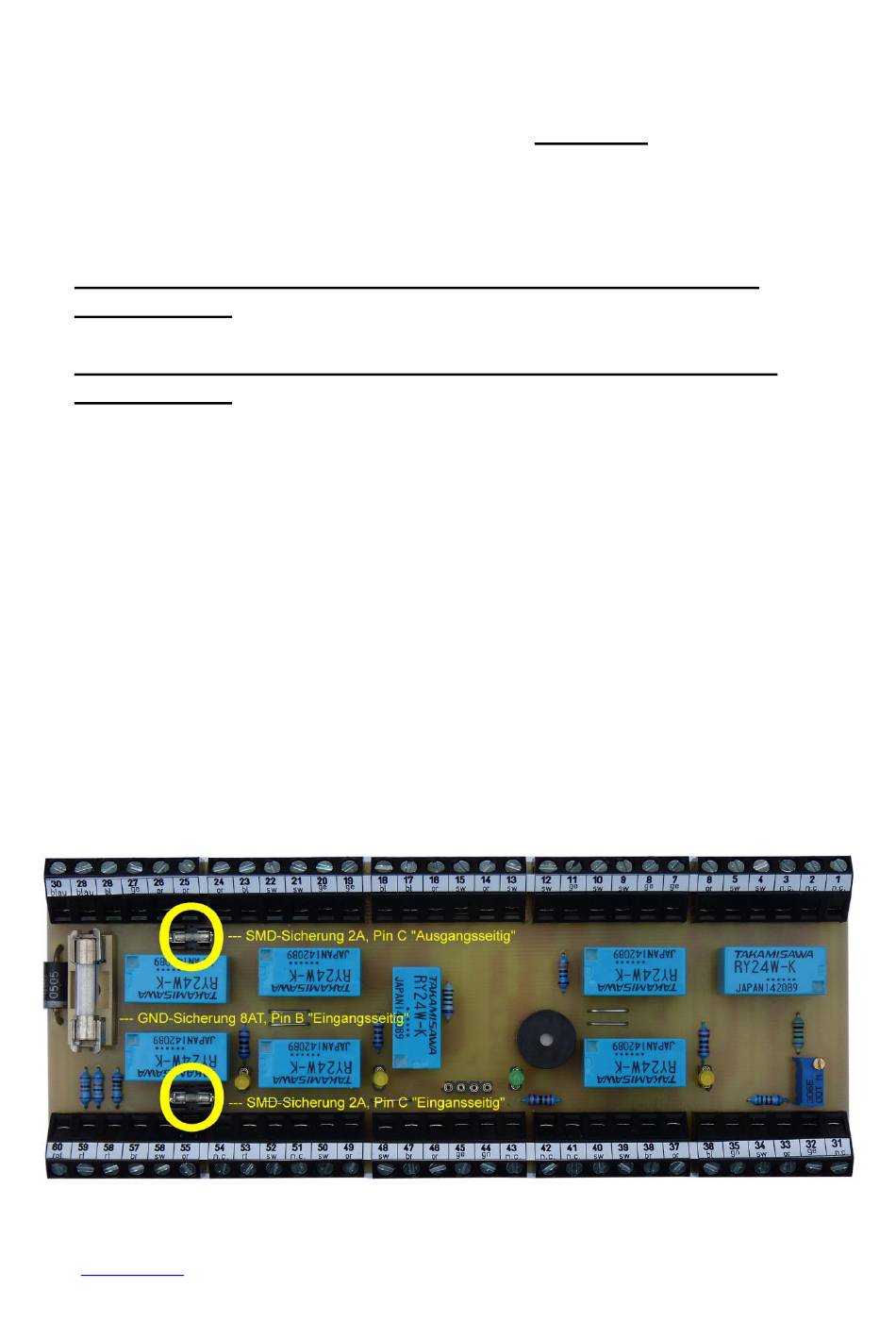

separate SMD-Schmelzsicherungen (2A) an. Diese Schmelzsicherungen sind
in zwei separaten Sicherungshaltern, auf der internen Steuerplatine im Gerät,
verbaut. Sollte am Eingangs- oder Ausgangskontakt C kein plausibler
Ventilistwert mehr anliegen oder das Freigabesignal ist ohne Funktion, ist
eine oder sind beide Schutzsicherungen defekt. Ist dies der Fall, so ist das
Gerät zur Instandsetzung und anschließender Funktionsprüfung an den
Hersteller zu übersenden.
www.eaton.eu
SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 10 von 33
24V DC - bei Ventilen mit
- bei Ventilen ohne
