LED rot
Socket-Verbindung zu GPRS Server
LED gelb
Statusanzeige Akku-Ladevorgang
LED grün
Ein / Aus / GPRS Netz
K1 bis K4
Sensor-Anschlussklemmen für Kanal 1 - 4
K5 bis K8
Sensor-Anschlussklemmen für Kanal 5-8
JP1 bis JP8 Lötbrücken zur Konfiguration der Kanäle

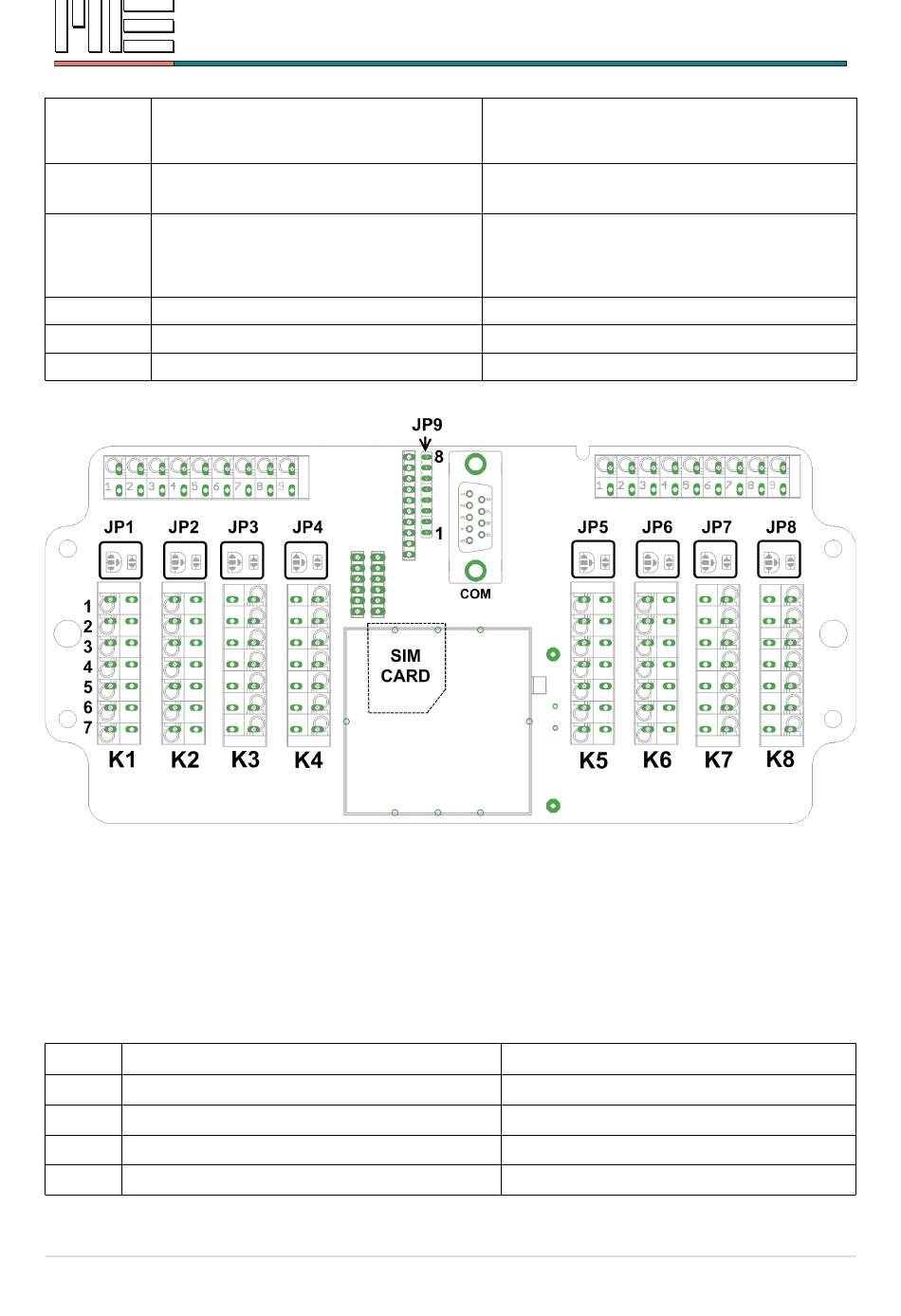

Abbildung 2: Anordnung der Klemmleisten K1...K8 und Konfigurationsfelder JP1 bis JP8
für die Kanäle 1 bis 8
Anschlussbelegung für externe Spannungsversorgung M8, 4-polig
Über den 4poligen Rundsteckverbinder M8 kann eine externe Spannungsversorgung
angeschlossen werden. Dieser Anschluss ist geeignet zum Anschluss eines externen Blei-
Akkus, eines Netzteils 12V DC, (1A) oder 24V DC (1A) oder eines Solar-Panels „12V" ab
20W. Die integrierte Ladeschaltung lädt den internen 10Ah oder 20Ah Li-Polymer Akku.
Pin
1
Versorgungsspannung 6...28 V DC
2
nicht belegt
3
GND Versorgungsspannung
4
nicht belegt
6
Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de
Funktion
ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf
Besteht eine Socket-Verbindung leuchtet die
LED, sofern keine Socket-Verbindung besteht ist
die LED nicht aktiv.
Akku-Ladevorgang aktiv LED leuchtet; Akku-
Ladevorgang inaktiv LED leuchtet nicht;
Statusanzeige; Während des Einbuchens in das
GPRS Netz blinkt die grüne LED mit 1/s. Sobald
eine Verbindung besteht, reduziert sich die
Frequenz auf 0,3/s.
nur beim 8-Kanal Gerät verfügbar
Sensor-Aktor Kabel M8
braun
weiß
blau
schwarz
