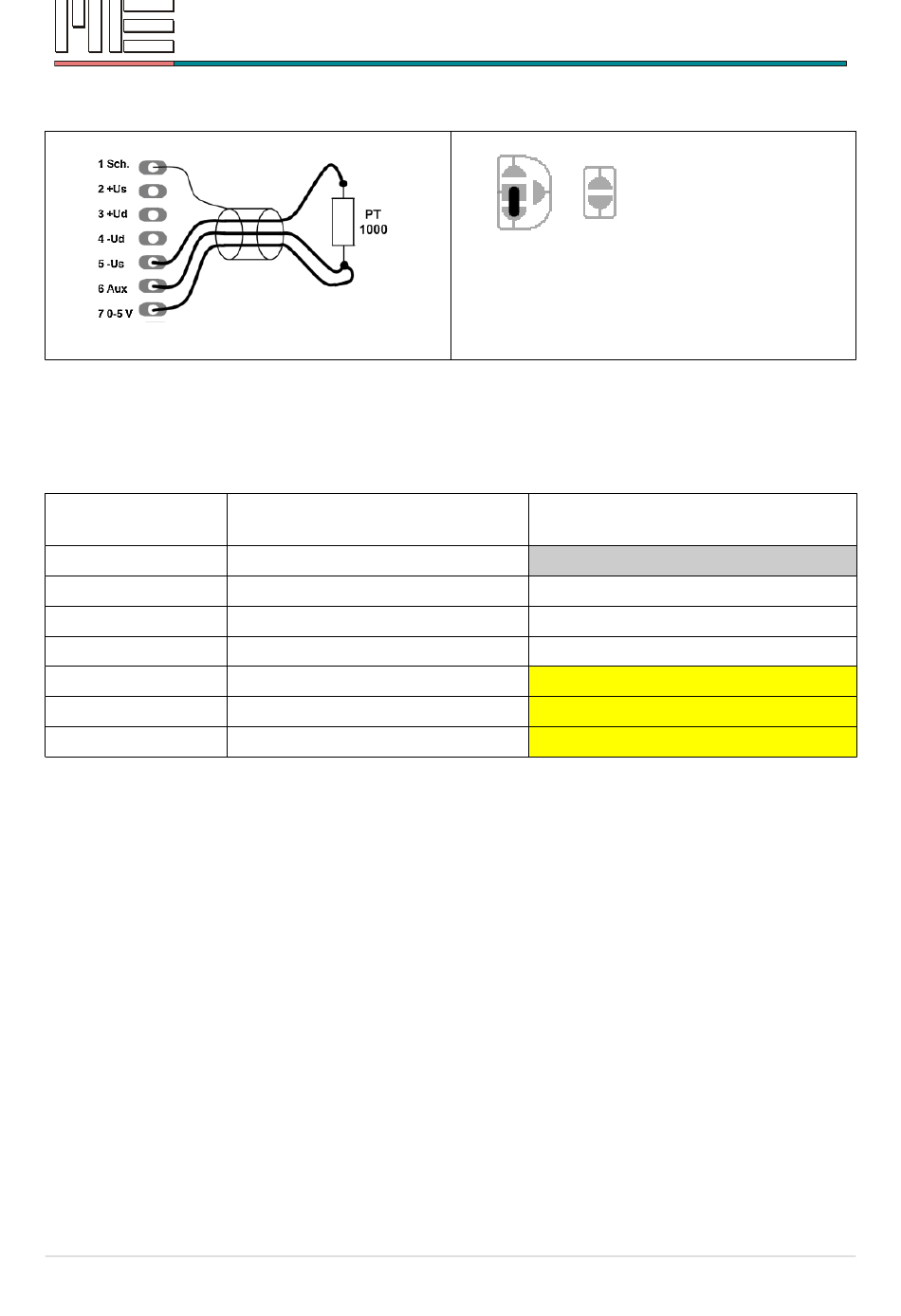

Anschlussbelegung für Temperaturfühler PT1000
Die Temperaturfühler PT1000 werden in Dreileiter-Technik angeschlossen. Dadurch ist es
möglich, den Einfluss des Leitungswiderstands zu kompensieren.
Zur Temperaturmessung mit PT1000 wird der Analogeingang U
genutzt. Die Speisung des Temperaturfühlers erfolgt mit 2,5V über einen Spannungsteiler,
der aus dem internen Widerstand QB1000 und dem PT1000 gebildet wird.
Klemme
1
2
3
4
5
6
7
Tabelle: Anschlussbelegung für PT1000
10
Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de
Bezeichnung
Schirm
positive Sensorspeisung +Us
positives Sensorsignal +Ud
negatives Sensorsignal -Ud
negative Sensorspeisung -Us
Brückenergänzung QB1000
Analogeingang U
0...5V
E
ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf
Für den Anschluss eines Temperaturfühlers
PT1000 müssen die Lötbrücken entsprechend
der Abbildung konfiguriert werden.
E
Aderfarben für konfektionierte
Schirm
weiß-gelb
braun
grün
0...5 Volt (Klemme 7)
Fühler
