Sensoranschluss an 7-poliger Klemmleiste
Die Sensoren der Kanäle 1 bis 8 werden jeweils an die Klemmleisten K1 bis K8
angeschlossen.
Je nach Sensorart (DMS, PT1000, 0...5V, Thermoelement) ergeben sich unterschiedliche
Anschlussbelegungen und Lötbrücken.

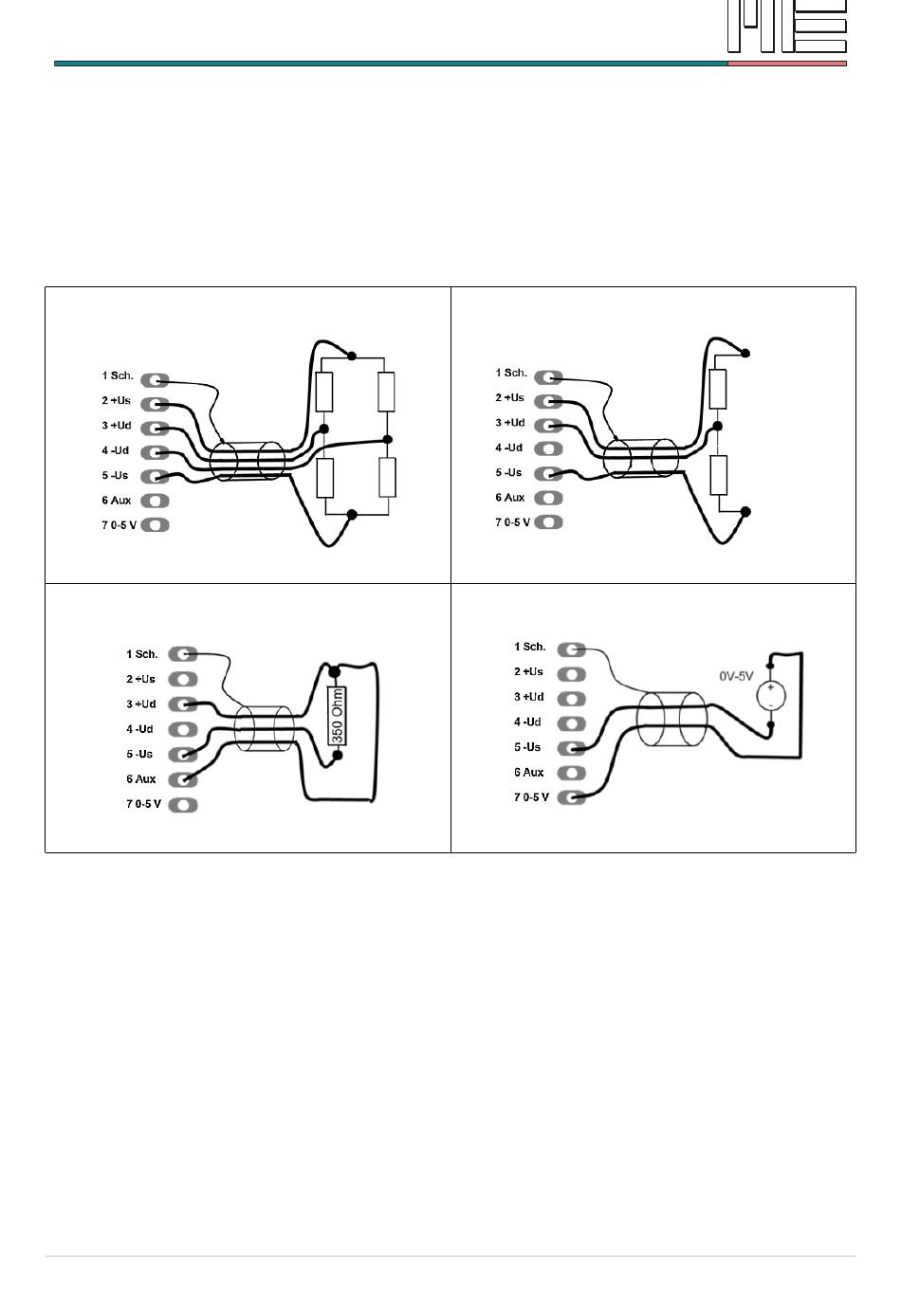

Anschlussbelegungen für Dehnungsmessstreifen
Anschluss einer Vollbrücke
Anschluss einer Viertelbrücke
Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de
ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf
Anschluss einer Halbbrücke
Anschluss eines aktiven Sensors 0...5V
