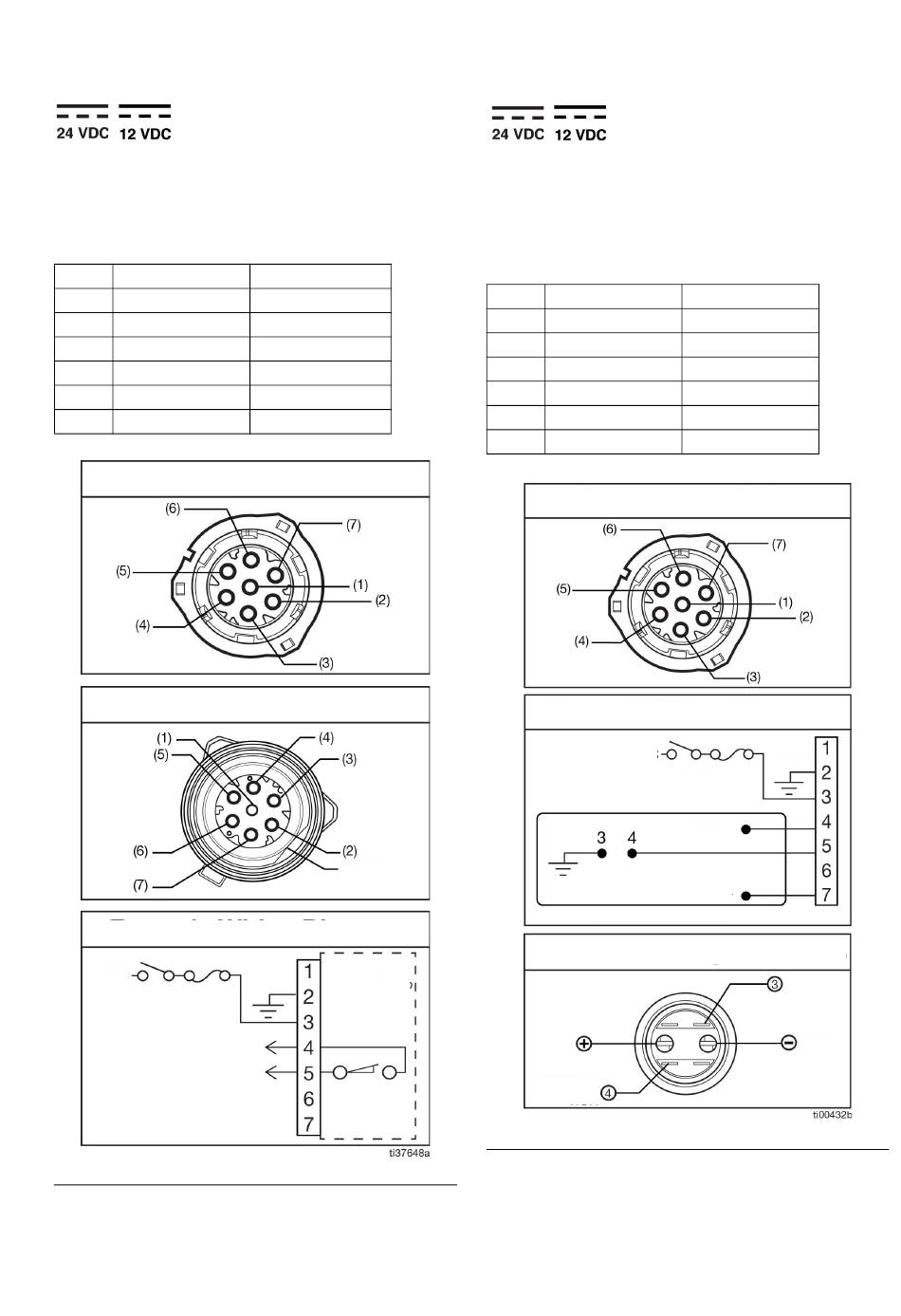

CPC-Netzkabel DC - 5-polig (ohne Steuerung)
CPC-Netzkabel DC
Teile-Nr.: 127780 - 4,5 m (15 ft.), 127781 - 6,1 m
(20 ft.), 127782 - 9,1 m (30 ft.)
Pinbelegung
1 Nicht verwendet Nicht verwendet
2 -VDC
3 +VDC
4 Niedrigfüllstand
5 Niedrigfüllstand
6 Nicht verwendet Nicht verwendet
7 Nicht verwendet Grün

Stecker am Kabel

Stecker am G-Mini Unterteil

Beispiel eines Schaltplans

+ VDC
Anlasser
A . 7
BB
3A7594H
Schwarz
Rot
Weiß
Orange
NEIGUNG
- VDC
Pumpeninnen-
seite
CPC-Netzkabel DC - 5-polig (Steuerung)
CPC-Netzkabel DC
Teile-Nr.: 127780 - 4,5 m (15 ft.), 127781 - 6,1 m
(20 ft.), 127782 - 9,1 m (30 ft.)
Pinbelegung
1 Nicht verwendet Nicht verwendet
2 -VDC
3 +VDC
4 LED+
5 Taste
6 Nicht verwendet Nicht verwendet
7 LED-
Stecker am Kabel
Beispiel eines Schaltplans
+ VDC
- VDC
Remote-Taster
Tasterplan
LED +
MANUELLER
BETRIEB
A . 8
BB
Installation
Schwarz
Rot
Weiß
Orange
Grün
- VDC
Anlasser
LED +
LED -
(Rückseite)
- VDC
LED -
