Setup
Setup
Druckentlastung
Die Vorgehensweise zur Druckentlastung
beachten, wenn Sie dieses Symbol sehen.
Dieses Gerät bleibt unter Druck, bis der Druck
manuell entlastet wird. Um schwere Verletzungen
durch unter Druck stehende Flüssigkeit wie z. B.
Eindringen von Flüssigkeit unter die Haut,
Flüssigkeitsspritzer oder Verletzungen durch
bewegliche Teile zu vermeiden, nach Abschluss
der Materialdosierung sowie vor Reinigung,
Prüfung oder Wartung des Geräts immer die
Druckentlastung durchführen.
Alle Stromversorgungen trennen und isolieren.
Eine Druckentlastung des Systems durchführen,
indem man zwei am Pumpenelement und an der
Pumpenelementverschraubung gekonterte
Maulschlüssel ansetzt und dabei langsam
ausschließlich das Fitting lockert, bis dieses lose
ist und kein Schmiermittel oder Luft aus dem
Fitting austritt.
HINWEIS: Beim Lösen der Pumpenelement-
verschraubung darf das Pumpenelement selbst
nicht gelöst werden. Ein Lösen des Pumpenelements
verändert das Dosiervolumen.

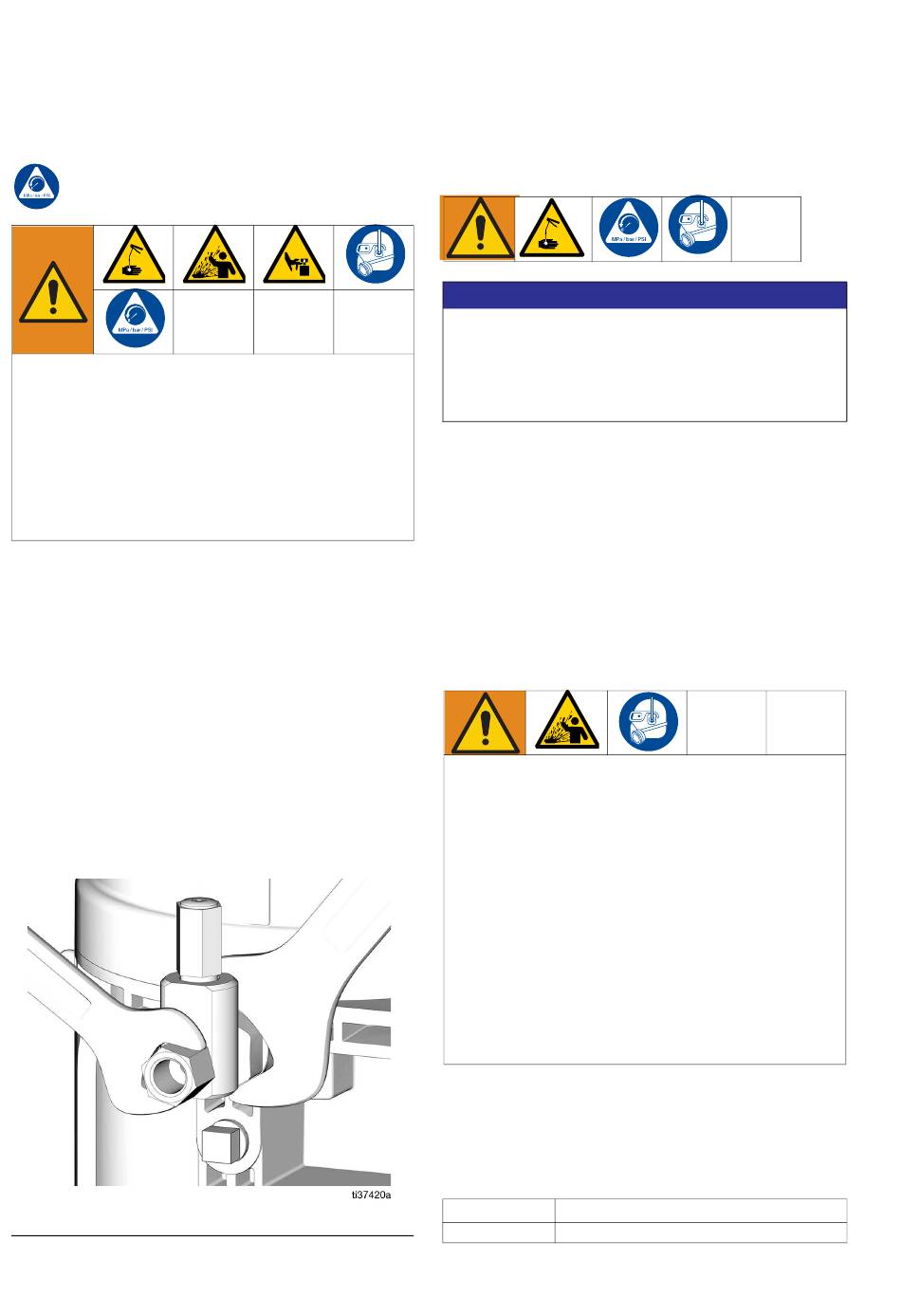

A
. 17
BB
18
Verbindung mit zusätzlichen
Fittings
ACHTUNG
Schließen Sie keine nicht abgefangene Ausrüstung
an die zusätzlichen Fittings (z. B. an Einfüllstutzen
und Pumpenelement) an. Der Anschluss von nicht
abgefangener Ausrüstung an diese Fittings kann
zu irreparablen Gehäuseschäden führen.
•
Wenn irgendetwas an das Pumpenelement oder
an zusätzliche Fittings angeschlossen wird, sollten
stets zwei Schraubenschlüssel verwendet werden,
die entgegengesetzte Richtungen gedreht werden.
Ein Beispiel ist in A
BB
•
Ziehen Sie die Fittings des Pumpenelements mit
5,6 N•m (50 in-lb) fest.
•
Beim Anschluss am Gehäuse das Pumpen-
element mit 7,3 N•m (65 in-lb) festziehen.
Druckentlastungsventile
Zur Vermeidung eines Überdrucks, der zum Bersten
des Geräts führen und schwere Verletzungen verur-
sachen kann, muss in der Nähe aller Pumpenauslässe
ein für das jeweilige Schmiersystem geeignetes
Druckentlastungsventil installiert sein, das unbeab-
sichtigte Druckanstiege im System verhindert und die
Schmiermittelpumpe vor Beschädigung schützt.
•
Es darf nur ein Druckentlastungsventil
verwendet werden das den spezifizierten
Betriebsdruck aller im System installierten
Komponenten nicht übersteigt.
•
Ein Druckentlastungsventil vor sämtlichen
zusätzlichen Fittings installieren.
HINWEIS: Ein Druckentlastungsventil ist bei Graco
erhältlich. Siehe Druckentlastungsventile, Seite 18.
Druckentlastungsventile
Teile-Nr.
571028
Satz, Einst. Druckentlastung
. 17 dargestellt.
Beschreibung
3A7594H
