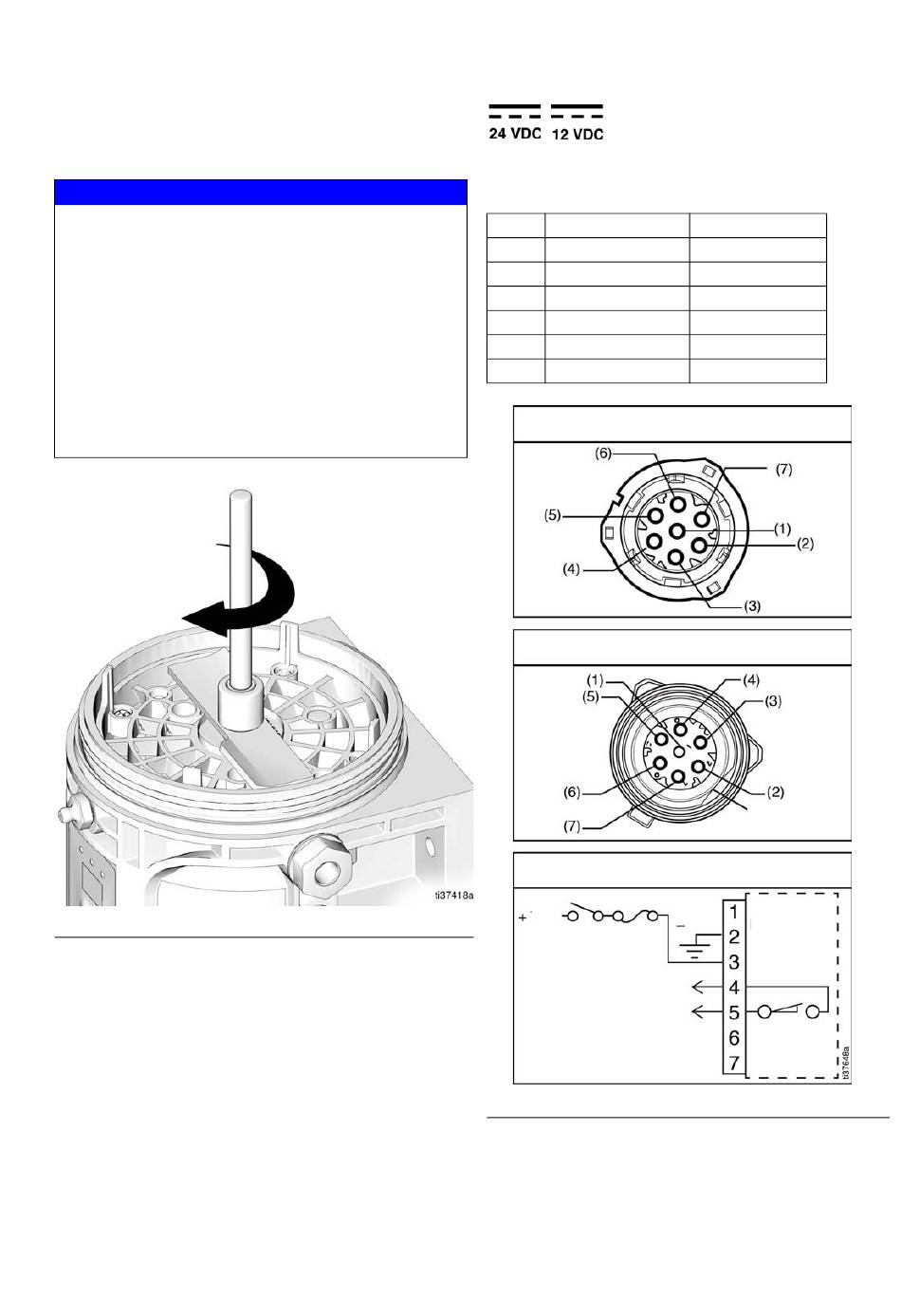

Schalt- und Installationspläne
HINWEIS: Die auf diesen Seiten verwendeten
Leiterfarben beziehen sich nur auf das Graco
Netzkabel.
ACHTUNG
Sicherstellen, dass sich Rührflügel bei Stromzufuhr
im Uhrzeigersinn dreht (von oben betrachtet) (A
Wenn der Rührflügel gegen den Uhrzeigersinn dreht,
hat dies die Beschädigung der inneren
Pumpenkomponenten zur Folge.
Sollt der Rührflügel gegen den Uhrzeigersinn drehen,
die Pumpe sofort anhalten. Überprüfen, ob die
Verkabelung korrekt ist, und die erforderlichen
Änderungen vornehmen.
Wenn der Motor nach Einschalten der Stromversorgung
nicht läuft, die Pumpenverkabelung überprüfen.
A
. 4
BB
3A7594B
CPC-Netzkabel DC - 5-polig (ohne Steuerung)
Pinbelegung
1
Nicht verwendet
. 4).
BB
2
-VDC
3
+VDC
4
Niedrigfüllstand
5
Niedrigfüllstand
6
Nicht verwendet
7
Nicht verwendet
Stecker am G-Mini Unterteil
Beispiel eines Schaltplans
VDC
A
. 5
BB
Nicht verwendet
Schwarz
Rot
Weiß
Orange
Nicht verwendet
Grün
Stecker am Kabel
ABSCHRÄGUNG
VDC
Anlasser
Installation
Pumpenin-
nenseite
9
