Anleitung

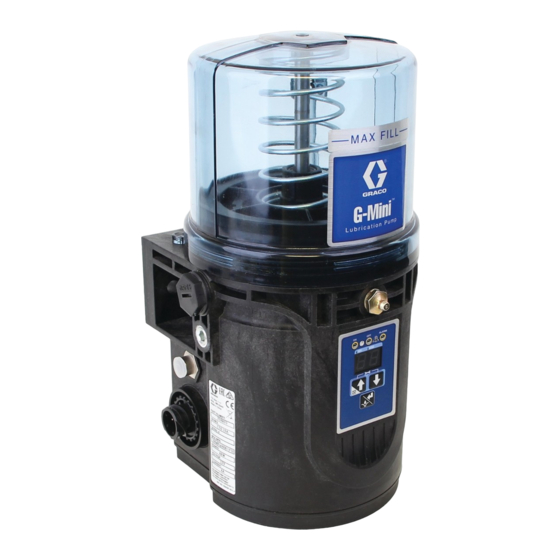

G-Mini
Zur Abgabe von Schmierfetten der NLGI-Klassen Nr. 000 bis 2.
Anwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Umgebungen und als Gefahrenzone klassifizierte
Bereiche nicht geeignet.
Modelle, Seite 3
Zulässiger Betriebsüberdruck 28 MPa (280 bar, 4061 psi)
Wichtige Sicherheitsanweisungen
Lesen Sie alle Warnungen und Anweisungen in
diesem Handbuch, bevor Sie das Gerät benutzen.
Bewahren Sie diese Anleitungen sorgfältig auf.
™
Pumpe
3A7594B
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco G-MiniG-Mini 25R800
Inhaltszusammenfassung für Graco G-MiniG-Mini 25R800
- Seite 1 Anleitung ™ G-Mini Pumpe 3A7594B Zur Abgabe von Schmierfetten der NLGI-Klassen Nr. 000 bis 2. Anwendung nur durch geschultes Personal. Für den Einsatz in explosionsgefährdeten Umgebungen und als Gefahrenzone klassifizierte Bereiche nicht geeignet. Modelle, Seite 3 Zulässiger Betriebsüberdruck 28 MPa (280 bar, 4061 psi) Wichtige Sicherheitsanweisungen Lesen Sie alle Warnungen und Anweisungen in diesem Handbuch, bevor Sie das Gerät benutzen.
-
Seite 2: Inhaltsverzeichnis
Technische Spezifikationen ....32 Empfehlungen für den Betrieb Graco-Standardgarantie ....34 der Schmiermittelpumpe in rauer Betriebsumgebung . -
Seite 3: Modelle
Modelle Modelle Speicherbe- Zyklus- Menge hälter Spannung Nicht- Netze- Niedrig- feedback- Pumpen- Modell 0,5 L Steuerung Steuerung 12VDC 24VDC ingang füllstand Eingang element Heizung 25R800 25R801 25R802 25R803 25R804 25R805 25R806 25R807 25R808 25R809 25R810 3A7594B... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. -
Seite 5: Gefahr Durch Druckbeaufschlagtes Gerät
Warnhinweise WARNUNG GEFAHR DURCH DRUCKBEAUFSCHLAGTES GERÄT Übermäßiger Druck kann zum Bersten des Geräts führen und schwere Verletzungen verursachen. • An jedem Pumpenauslass ist ein Druckentlastungsventil erforderlich. • Bei der Wartung von Geräten Druckentlastung in dieser Anleitung einhalten. KUNSTSTOFFTEILE, GEFAHR BEI REINIGUNG MIT LÖSUNGSMITTELN Viele Reinigungsmittel können Kunststoffteile beschädigen und eine Fehlfunktion verursachen, und dadurch zu schweren Verletzungen und Sachschäden führen. -
Seite 6: Installation
Installation Installation Kennzeichnung der Teile . 1: Zeichenerklärung: Speicherbehälter Entlüftungsrohr Folgeplatte Pumpenelement Einlass-Füllschmiernippel Zyklusanzeige-Stecker (nur bei Modell mit Steuerung) CPC-Stecker Steuerung Rücklauf zum Schmiermittelbehälter 3A7594B... -
Seite 7: Typische Installation
Installation Typische Installation Remote-Verteilerinstallation . 2: CSP-Ventilinstallation mit Halterung . 3: Anschluss an eine abgesicherte Stromquelle Druckentlastungsventil (für jeden aktiven Auslass erforderlich)* Siehe Druckentlastungsventile, Seite 12 Kabel für Näherungsschalter Verteilerventilblock (bei Ventilinstallation) Anschluss an Schmierstellen Näherungsschalter, siehe Seite 11 Halterung, siehe Seite 8 CSP-Schlauch zur Direktmontage, siehe Seite 8 CSP-Ventil * Wird vom Anwender bereitgestellt... -
Seite 8: Auswahl Eines Einbauortes
Anschlüsse tragen kann. korrekt bemessene Sicherung installiert sein. • Verwenden Sie für eine Installation die beiden im Sicherungssätze sind bei Graco erhältlich. Die folgende Abschnitt „Montagemuster“ auf Seite 31 dieser Tabelle enthält die für Ihre Eingangsspannung Anleitung befindlichen Montagebohrmuster. -
Seite 9: Schalt- Und Installationspläne
Installation Schalt- und Installationspläne CPC-Netzkabel DC - 5-polig (ohne Steuerung) HINWEIS: Die auf diesen Seiten verwendeten Leiterfarben beziehen sich nur auf das Graco Netzkabel. Pinbelegung ACHTUNG Sicherstellen, dass sich Rührflügel bei Stromzufuhr Nicht verwendet Nicht verwendet im Uhrzeigersinn dreht (von oben betrachtet) (A . - Seite 10 Installation CPC-Netzkabel DC - 5-polig (Steuerung) Verteilerventil-Anzeige Zykluseingänge (M12) Sollwerte, siehe Technische Spezifikationen, Seite 32. Pinbelegung Stecker am G-Mini Unterteil Nicht verwendet Nicht verwendet -VDC Schwarz +VDC LED+ Weiß Taste Orange Nicht verwendet Nicht verwendet LED- Grün Stecker am Kabel Beispiel eines Schaltplans Trockenkontakte PNP (Quelle) 2 - oder 3-adrig...
-
Seite 11: Manuelle Betriebstaste
Installation Manuelle Betriebstaste Teile-Nr. 124333: Kabelsteckerbelegung (M12) für 5 m Kabel Artikel-Nr. Beschreibung Leitungsfarben (A . 8) 25C981 Manuelle Betriebstaste, 12 V 25C982 Manuelle Betriebstaste, 24V Pos.-Nr. Farbe Braun Weiß Näherungsschalter Blau Schwarz HINWEIS: Geeignete PNP-Näherungsschalter und -kabel finden Sie iim ILE-Einkaufsleitfaden. Kabelsteckerbelegung Ansicht Buchsenende Ansicht Steckerende... -
Seite 12: Gerät Einrichten
Verwenden Sie nur ein Druckentlastungsventil, das den spezifizierten Betriebsdruck aller im System installierten Komponenten nicht übersteigt. • Ein Druckentlastungsventil vor sämtliche zusätzliche Fittings installieren. HINWEIS: Ein Druckentlastungsventil ist bei Graco erhältlich. Siehe Druckentlastungsventile, Seite 12. Druckentlastungsventile Artikel-Nr. Beschreibung 571028 Satz, Einst. Druckentlastung... -
Seite 13: Pumpenfördervolumen Einstellen
18A317 0,0915 • Die Pumpe nicht ohne Behälter betreiben. HINWEIS: Für den Betrieb ist ein Abstandshalter erforderlich. Es kann jeweils nur ein Graco ACHTUNG Abstandshalter verwendet werden. Die Pumpen • Vor dem Befüllen des Speichers Fitting (E) haben ab Werk einen Abstandshalter (25N814) am immer mit einem trockenen Tuch reinigen. -
Seite 14: Schmiermittelwechsel
Gerät einrichten 1. Füllschlauch an den Einlass-Füllschmiernippel (E) HINWEIS: Das Entlüftungsrohr (B) darf nicht als anschließen (A . 11). Überfüllungsanzeige verwendet werden (A . 12). . 11 2. Für höher viskose Materialien, Pumpe entsprechend . 12 der Steuerungsanleitung starten, damit der Rührflügel während des Befüllens dreht und die 4. -
Seite 15: Entlüften
Gerät einrichten Entlüften Es ist nicht notwendig, die Pumpe bei jedem Befüllen mit Schmierfett zu entlüften. Das Entlüften ist nur bei Erstbenutzung oder bei einem Trockenlaufen der Schmiermittelpumpe erforderlich. Verschraubung vom Pumpenelement lösen . 13). HINWEIS: Beim Lösen der Pumpenelementverschraubung darf das Pumpenelement selbst nicht gelöst werden. -
Seite 16: Betrieb Ohne Steuerung
30 Minuten eingestellt sein. • In den meisten Fällen muss die AUS-Zeit (Ruhezeit) der Pumpe doppelt so lang sein, wie die EIN-Zeit (Betrieb) der Pumpe. Sind alternative EIN-/AUS-Zeiten erforderlich, Graco-Kundendienst für Unterstützung kontaktieren. Typische Ausgangssignale bei zu niedrigem Füllstand Niedrigfüllstand erkannt Geschlossen Kontaktposition Normaler Betrieb Geöffnet... -
Seite 17: Betrieb Mit Steuerung
Betrieb mit Steuerung Betrieb mit Steuerung Überblick über das Bedientableau (A . 17) EINSCHALTZEIT AUSSCHALTZEIT • Im SETUP-MODUS leuchtet die LED, • Im SETUP-MODUS leuchtet die LED, wenn die AUSSCHALTZEIT wenn die EINSCHALTZEIT oder die eingestellt ist. Zyklen eingestellt sind. •... -
Seite 18: Betriebsmodus
Betrieb mit Steuerung SETUP-MODUS Die Steuerung arbeitet in zwei Betriebsarten: BETRIEBSMODUS UND SETUP-MODUS. Jede Betriebsart hat mehrere Funktionen. Zum Aufrufen des Setup-Modus die AUF- und ABWÄRTS-Pfeiltaste BETRIEBSMODUS gleichzeitig 3 Sekunden lang gedrückt halten. Der BETRIEBSMODUS führt zwei Funktionen aus und überwacht gleichzeitig die Die erste Ziffer auf der Anzeige beginnt zu blinken. -
Seite 19: Konfiguration Der Einschaltzeit (Zyklen)
Betrieb mit Steuerung Nach Betätigen der ENTER-Taste beginnt die 3. Die zweite Ziffer zweite Ziffer zu blinken. mit den AUF- oder Die ON-LED leuchtet weiter. ABWÄRTS-Pfeiltasten Dies bestätigt, dass auswählen. die zweite Ziffer für die EINSCHALTZEIT in Minuten 4. Die Auswahl mit der ENTER-Taste (MM) konfiguriert wird. -
Seite 20: Erweiterte Programmierung
Betrieb mit Steuerung Nach Betätigen der Wenn nach dem Aufrufen der ERWEITERTEN ENTER-Taste beginnt die PROGRAMMIERUNG 60 Sekunden lang keine zweite Ziffer zu blinken. Aktivität erkannt wird, tritt eine Zeitüberschreitung Die OFF-LED und der ein und die Steuerung nimmt den BETRIEBSMODUS HH-Punkt leuchten weiter. - Seite 21 Betrieb mit Steuerung Aus (OFF) - Wählen Sie Eingabe eines PIN-Codes in die Steuerung Aus, um die Steuerung Nach der Konfiguration der Steuerung für die so zu konfigurieren, dass PIN-Eingabe zum Aufrufen des SETUP-MODUS: kein PIN-Code erforderlich ist. Zur Einstellung der 1.
- Seite 22 Betrieb mit Steuerung A2 - Vorschmierung und Verzögerung Die Funktion Niedrigfüllstand automatisch löschen ist eine Aus (OFF) oder Ein (ON) Auswahl. Die Option Vorschmierverzögerung konfiguriert die Steuerung für die Einstellung der Zeitspanne vor • AUS (OFF) (Standardeinstellung) - Nach dem dem Beginn des Vorschmierzyklus.
-
Seite 23: Warnungen Und Alarme
Warnungen und Alarme Warnungen und Alarme Alarme Zwei Ereignistypen werden von der Steuerung überwacht und angezeigt: Warnungen und Alarme. Alarme haben die Abschaltung des Schmierzyklus zur Folge. Alarme können sofort ausgelöst werden Warnungen oder das Ergebnis einer hochgestuften Warnung sein. Alarme müssen sofort gelöscht werden. -
Seite 24: Warnungs- Und Alarmszenarien
System- Es ist eine interne Störung Versuchen Sie, das Gerät aus- und wieder fehler aufgetreten. einzuschalten. Möglicherweise kann dieser Zustand Wenn der Alarm nicht gelöscht wird, der Steuerung nicht mehr behoben wenden Sie sich an den werden. Graco-Kundendienst. 3A7594B... -
Seite 25: Fehlerbehebung
Schmiermittelbehälters aus während des Befüllens unter Entlüftungsrohr nicht verstopft ist. Druck gesetzt Bleibt das Problem weiterhin bestehen, wenden Sie sich an den Graco-Kundendienst Ihres Graco-Händlers vor Ort. Die externe Steuerung Motorfehler. Elektromotor austauschen. funktioniert, aber das Gerät pumpt nicht während des EIN-Zyklus. -
Seite 26: Wartung
Wartung Wartung Frequenz Komponente Erforderliche Wartung Täglich und beim Fittings füllen Alle Fittings mit einem sauberen trockenen Tuch Nachfüllen säubern. Schmutz und/oder Schmutzteilchen können die Schmiermittelpumpe und/oder das Schmiersystem beschädigen. Täglich Pumpeneinheit und Behälter Schmiermittelpumpe und Schmiermittelbehälter mit einem sauberen trockenen Tuch säubern. Monatlich Externer Kabelbaum Die Sicherheit der äußeren Kabelbäume überprüfen. -
Seite 27: Reparatur
Reparatur Reparatur Die Verkabelung darf ausschließlich von einem ausgebildeten Elektriker ausgeführt werden und muss sämtliche Vorschriften und Bestimmungen des Landes erfüllen. Behälter-Sätze Satz-Nr. Beschreibung 26C943 Austauschsatz, Behälter, 1L 26C945 Austauschsatz, Behälter, 0,5L 26C944 Austauschsatz, Behälter, Folgeplatte, 1L Austauschsatz, Behälter, Folgeplatte, 26C946 0,5L Pumpenelement-Sätze... -
Seite 28: Teile
Teile Teile 4a, 4b 41a, 41b, 41c 25a, 25b 32a, 32b Mit 1,5 N•m (13 in-lb) festziehen. Mit (7,3 N•m (65 in-lb) festziehen. Mit 2,6 N•m (23 in-lb)) festziehen. 3A7594B... - Seite 29 Teile Teile-Nr./Beschreibung Pos. Teil Beschreibung Menge Pos. Teil Beschreibung Menge 123741 Nippel Behälter, 1,0 Liter, Schild, Folie, BLK - in den Sätzen 26C943, Modell 25R800, 25R802, 25R807, 26C944 enthalten - 25R809 Modell 25R800, 25R801, 25R802, 25R803, 25R804, 25R805, 25R806 Schild, Folie, Steuerung Version - Modell 25R801, 25R803, 25R804, Behälter, 0,5 Liter, 25R805, 25R806, 25R808, 25R810...
-
Seite 30: Abmessungen
Abmessungen Abmessungen Höhe - A Breite - B Tiefe - C Modell Zoll Zoll Zoll 0,5L 10,9 27,7 6,97 17,7 6,57 16,7 12,2 31,0 6,97 17,7 6,57 16,7 3A7594B... -
Seite 31: Pumpenmontage
Abmessungen Pumpenmontage CSP-Ventilhalterung 145 ± 5 mm 123,2 mm (5,71 ± 2,0”) (4,85”) 9,5 mm (0,37”) Ø 9 mm (0,35”) Universalhalterung 145 ± 5 mm 9,5 mm (0,37”) 3A7594B... -
Seite 32: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen G-Mini Pumpe Metrisch Maximaler Materialbetriebsdruck 4061 psi 28 MPa, 280 bar Stromversorgung 12 VDC 9-16 VDC; 9,5 A Stromstärke, 114 W, Zustrom/Anzugsstrom 12 A 24 VDC 18-32 VDC; 6,5 A Stromstärke, 156 W, Zustrom/Anzugsstrom 7,5 A Eingänge - Näherungsschalter Nur PNP-Schalter und -Kabel Pumpenspannung: 12 VDC... - Seite 33 Technische Spezifikationen California Proposition 65 WARNUNG: Durch dieses Produkt können Sie Chemikalien ausgesetzt werden, die dem Bundesstaat Kalifornien als Ursache von Krebs, Geburtsfehlern und anderen die Fortpflanzung betreffenden Schädigungen bekannt sind. Weitere Informationen finden Sie auf www.P65warnings.ca.gov. 3A7594B...
-
Seite 34: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
