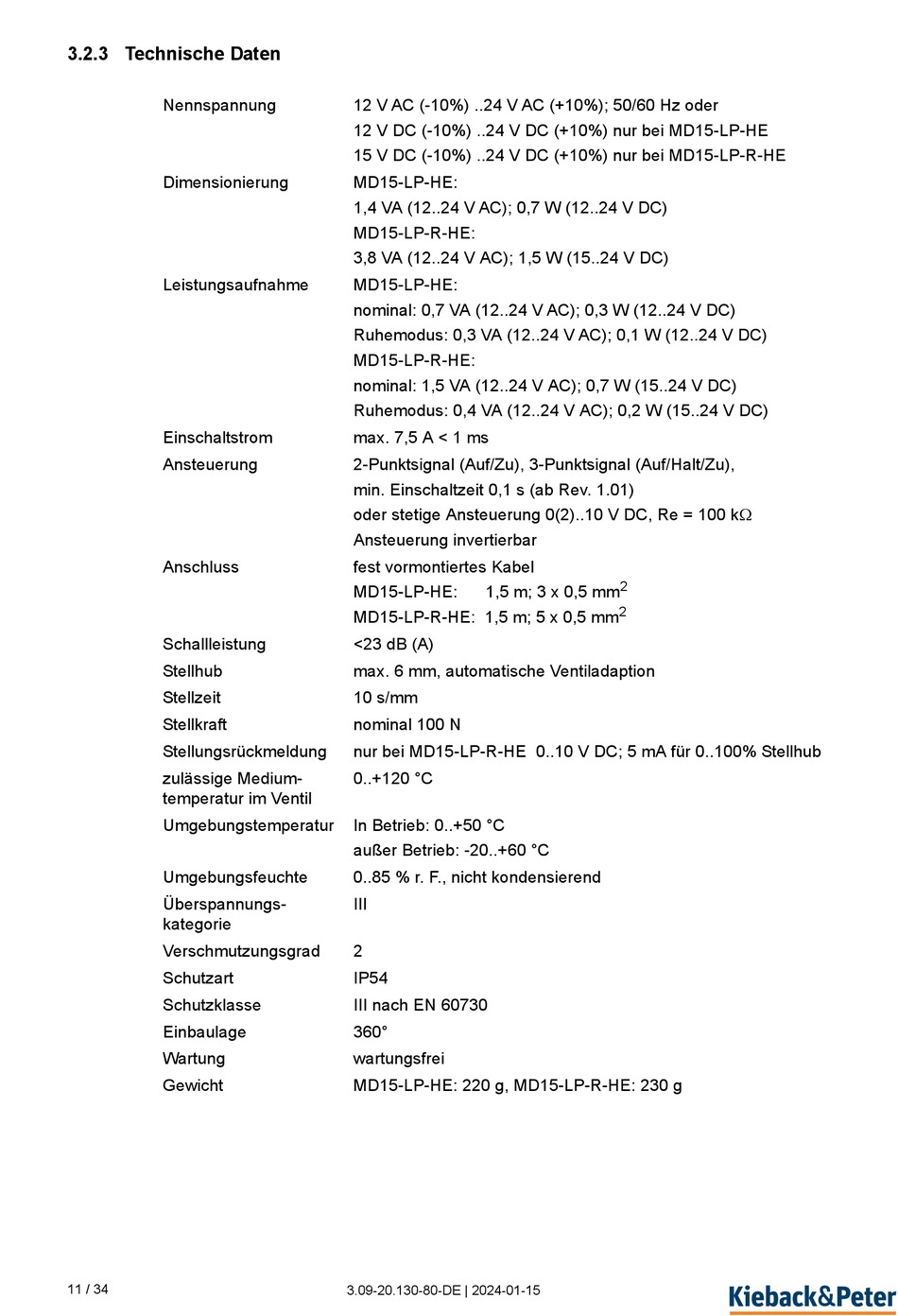

3.2.3 Technische Daten
Nennspannung
Dimensionierung
Leistungsaufnahme
Einschaltstrom
Ansteuerung
Anschluss
Schallleistung
Stellhub
Stellzeit
Stellkraft
Stellungsrückmeldung
zulässige Medium-
temperatur im Ventil
Umgebungstemperatur
Umgebungsfeuchte
Überspannungs-
kategorie
Verschmutzungsgrad
Schutzart
Schutzklasse
Einbaulage
Wartung
Gewicht
11 / 34
12 V AC (-10%) ..24 V AC (+10%); 50/60 Hz oder
12 V DC (-10%) ..24 V DC (+10%) nur bei MD15-LP-HE
15 V DC (-10%) ..24 V DC (+10%) nur bei MD15-LP-R-HE
MD15-LP-HE:
1,4 VA (12..24 V AC); 0,7 W (12..24 V DC)
MD15-LP-R-HE:
3,8 VA (12..24 V AC); 1,5 W (15..24 V DC)
MD15-LP-HE:
nominal: 0,7 VA (12..24 V AC); 0,3 W (12..24 V DC)
Ruhemodus: 0,3 VA (12..24 V AC); 0,1 W (12..24 V DC)
MD15-LP-R-HE:
nominal: 1,5 VA (12..24 V AC); 0,7 W (15..24 V DC)
Ruhemodus: 0,4 VA (12..24 V AC); 0,2 W (15..24 V DC)
max. 7,5 A < 1 ms
2-Punktsignal (Auf/Zu), 3-Punktsignal (Auf/Halt/Zu),
min. Einschaltzeit 0,1 s (ab Rev. 1.01)
oder stetige Ansteuerung 0(2)..10 V DC, Re = 100 k
Ansteuerung invertierbar
fest vormontiertes Kabel
MD15-LP-HE:
1,5 m; 3 x 0,5 mm
MD15-LP-R-HE: 1,5 m; 5 x 0,5 mm
<23 dB (A)
max. 6 mm, automatische Ventiladaption
10 s/mm
nominal 100 N
nur bei MD15-LP-R-HE 0..10 V DC; 5 mA für 0..100% Stellhub
0..+120 °C
In Betrieb: 0..+50 °C
außer Betrieb: -20..+60 °C
0..85 % r. F., nicht kondensierend
III
2
IP54
III nach EN 60730
360°
wartungsfrei
MD15-LP-HE: 220 g, MD15-LP-R-HE: 230 g
3.09-20.130-80-DE | 2024-01-15
