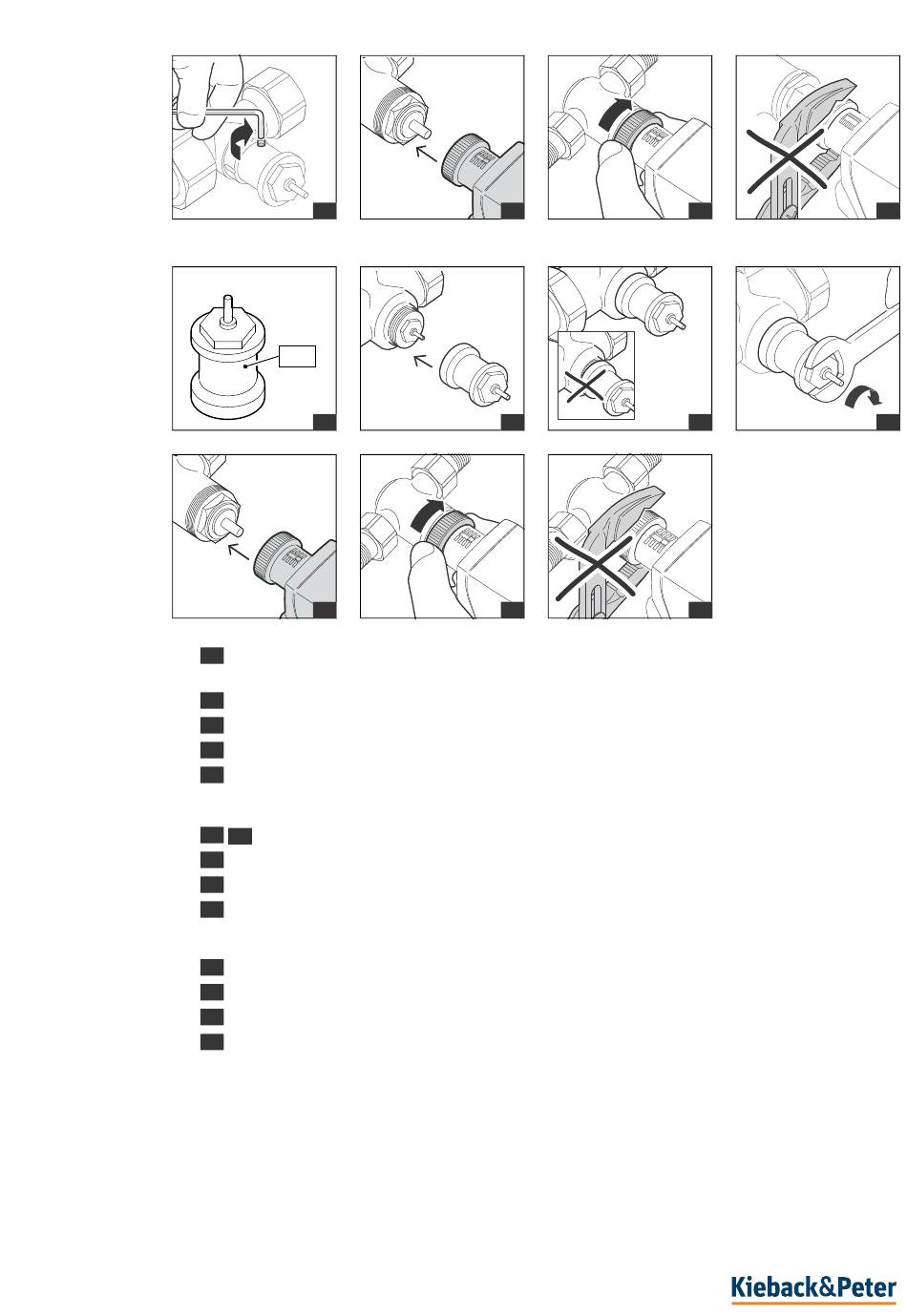

Z800..Z801 und Z806..Z816
►
Es sind alle Einbaulagen des Stellantriebs erlaubt, in denen die Kabelführung nach unten
1
erfolgt.
►
ACHTUNG! Stellantrieb nicht ohne Ventil betreiben.
2
►
Nur die angegebenen Ventiladapter verwenden.
3
►
Ventiladapter auf das Ventil setzen.
4
►
Darauf achten, dass der Ventiladapter wie abgebildet montiert ist.
5
Z802..Z805
►
6
7
►
Stellantrieb auf den Gewindeanschluss des Ventils setzen.
8
►
Überwurfmutter handfest anziehen.
9
►
ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden.
10
Z800..Z801 und Z806..Z816
►
Ventiladapter mittels Schraubenschlüssel, wie abgebildet, fest anziehen.
6
►
Stellantrieb auf den Gewindeanschluss des Ventils setzen.
7
►
Überwurfmutter handfest anziehen.
8
►
ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden.
9
21 / 34
7
ID
3
7
Innensechskant-Schraube fest anziehen
3.09-20.130-80-DE | 2024-01-15
