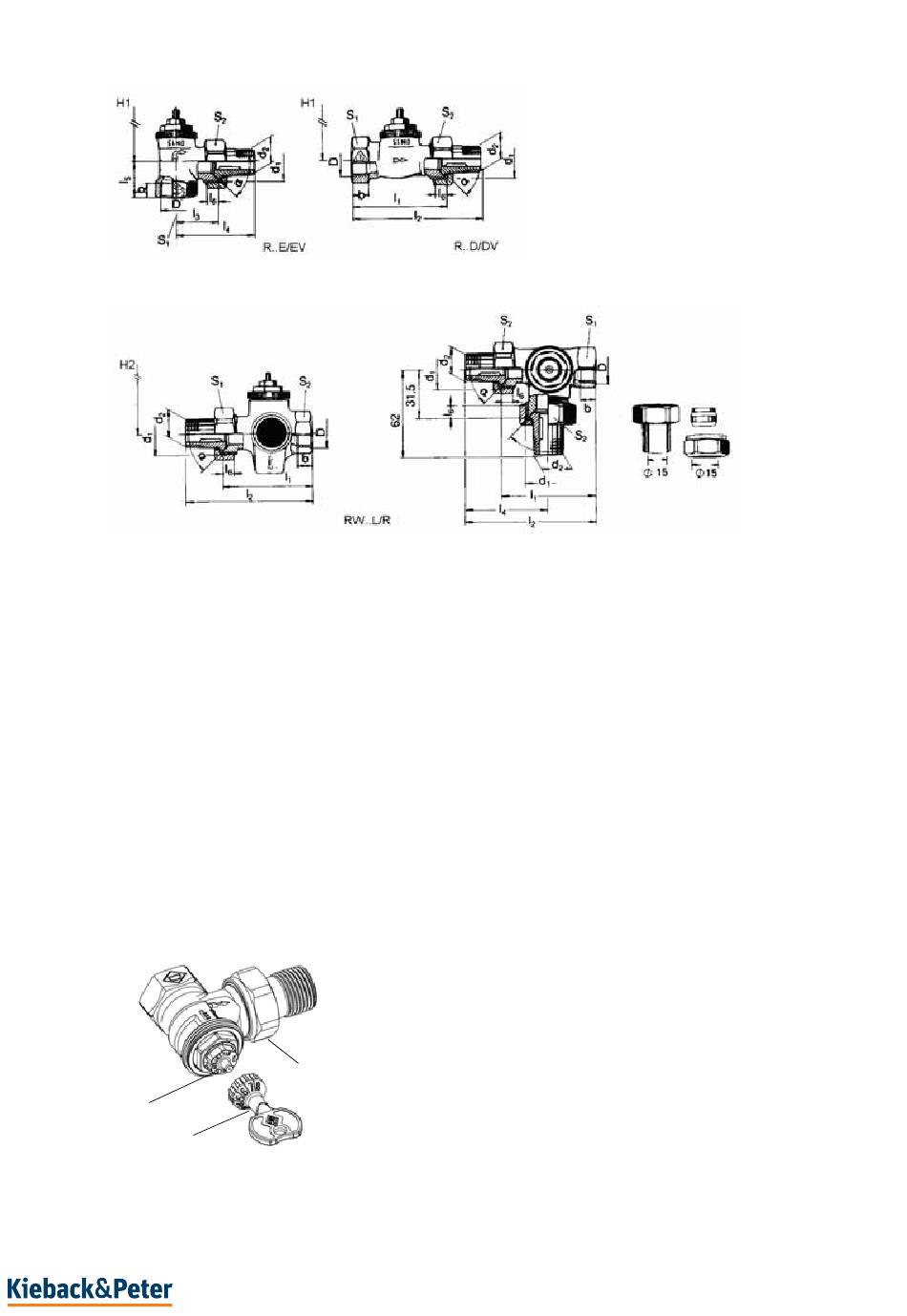

Abmessungen
DN D
b
d1
min
10
Rp 3/8 10,1
G 5/8
15
Rp 1/2 13,2
G 1/2
20
Rp 3/4 14,5
G 1
kvs-Voreinstellung bei den Ventilen R10..20DV/EV
Zur Anpassung an den Wärmebedarf verfügen die Ventile R10..20DV/EV über 8 Durchflussbereiche
zur Begrenzung des Heizkörpermassestromes.
Der max. Durchfluss, kvs-Wert (m³/h) kann mit den Stellungen 1, 2, 3, 4, 5, 6, 7 und 8 gewählt werden
(Lieferstellung = 8 entspricht kvs-Wert = 0,86).
Die Einstellung erfolgt mit einem Steckschlüssel Z29 (Zubehör). Der Einstellwert 1..8 kann am Ventil
abgelesen werden und wird durch den montierten Kleinstellantrieb abgedeckt.
Stellung
1
kvs-Wert
0,049
1
2
d2
l1
l2
±1
±2
R 3/8 59
85
R 1/2 66
95
R 3/4 74
106
2
3
4
0,102
0,185
0,313
R15EV
(1) Einstellmarkierung
(2) Steckschlüssel Z29 (Zubehör)
3.09-20.130-80-DE | 2024-01-15
l3
l4
l5
l6
±1
±1,5
±1,5
min
26
52
22
6
29
58
26
7
34
66
29
8
5
6
0,420
0,565
S1
S2
H1
H2
±2
±2
22
27
69
74
27
30
69
74
32
39
69
74
7
8
0,740
0,860
14 / 34
