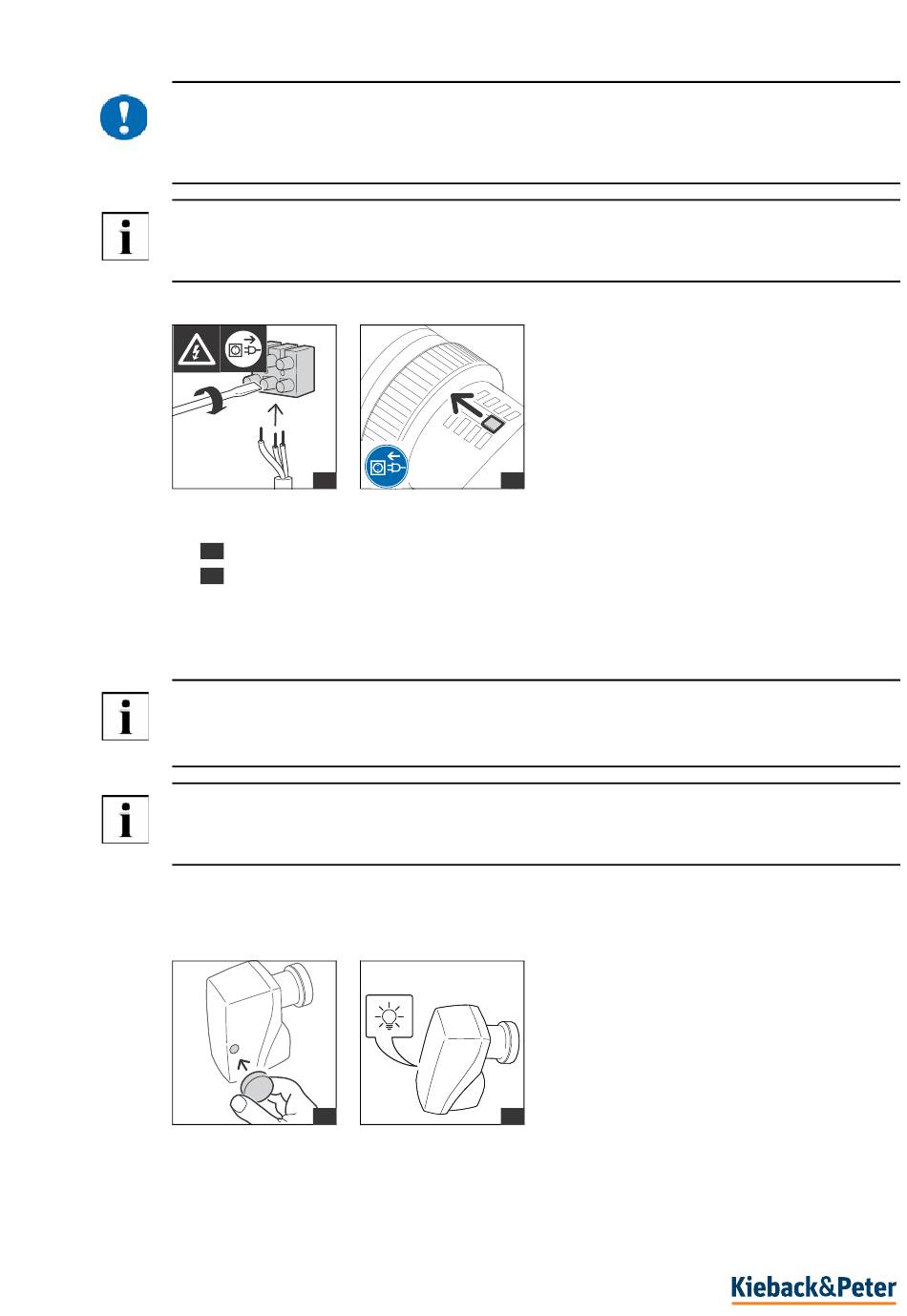

6.2 Elektrischer Anschluss
ACHTUNG
!
Beim Einschalten des Stellantriebs können Spitzenlasten von bis zu 8 A entstehen. Um Störungen
oder Schäden an schaltenden Bauteilen (zum Beispiel Reglerausgang) zu vermeiden, sind diese auf
eine entsprechende Leistungsfähigkeit zu überprüfen.
HINWEIS
Bei einer erneuten Montage muss eine neue Ventiladaption durch Neuinitialisierung durchgeführt
werden.
►
Elektrischen Anschluss des Stellantriebs als feste Installation ausführen.
1
►
Nach dem erstmaligen Einschalten der Versorgungsspannung erfolgt ein automatischer
2
Initialisierungslauf. Der Stellantrieb fährt zuerst in die obere Endlage und dann in die untere
Endlage. Der Stellantrieb folgt erst nach Abschluss des Initialisierungslaufes dem Stellsignal.
6.3 Antriebsfunktionen anpassen
HINWEIS
Zur Inbetriebnahme wird ein Magnet mit einer Haftkraft von min. 1 kg benötigt.
Nicht im Lieferumfang enthalten!
HINWEIS
Die Antriebskonfiguration mit dem Magneten kann nur durchgeführt werden, wenn der Motor steht
oder während des Initialisierungslaufes.
■
Hinter dem Gehäuse befinden sich der für den Magneten relevante Reedschalter (rechte Seite),
und die Status-LED (linke Seite). Siehe dazu Bild 1 und 2.
Die Status-LED scheint durch das Gehäuse durch.
23 / 34
1
1x
1
3.09-20.130-80-DE | 2024-01-15
2
2
