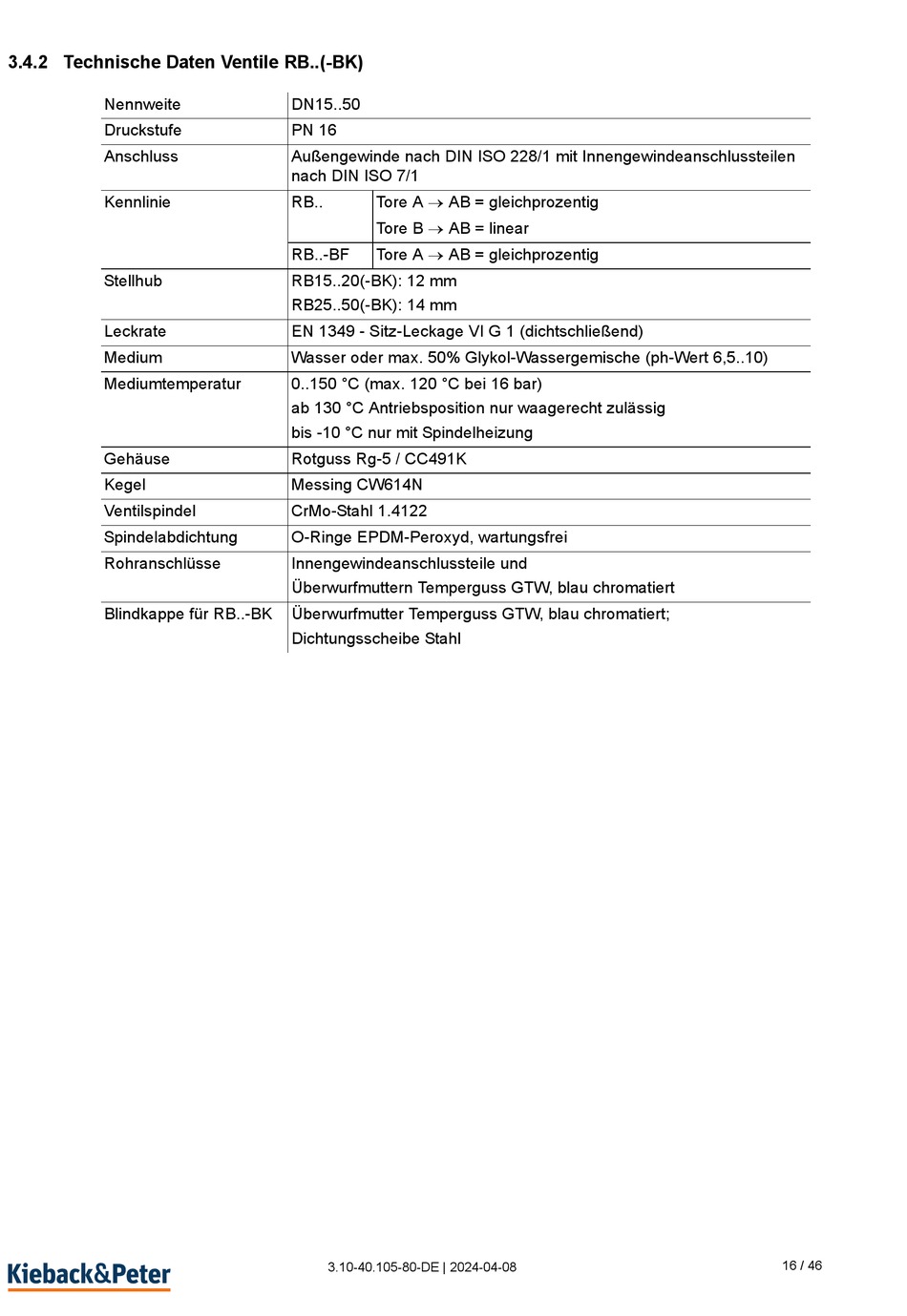

3.4.2 Technische Daten Ventile RB..(-BK)
Nennweite
Druckstufe
Anschluss
Kennlinie
Stellhub
Leckrate
Medium
Mediumtemperatur
Gehäuse
Kegel
Ventilspindel
Spindelabdichtung
Rohranschlüsse
Blindkappe für RB..-BK
DN15..50
PN 16
Außengewinde nach DIN ISO 228/1 mit Innengewindeanschlussteilen
nach DIN ISO 7/1
Tore A AB = gleichprozentig
RB..
Tore B AB = linear
Tore A AB = gleichprozentig
RB..-BF
RB15..20(-BK): 12 mm
RB25..50(-BK): 14 mm
EN 1349 - Sitz-Leckage VI G 1 (dichtschließend)
Wasser oder max. 50% Glykol-Wassergemische (ph-Wert 6,5..10)
0..150 °C (max. 120 °C bei 16 bar)
ab 130 °C Antriebsposition nur waagerecht zulässig
bis -10 °C nur mit Spindelheizung
Rotguss Rg-5 / CC491K
Messing CW614N
CrMo-Stahl 1.4122
O-Ringe EPDM-Peroxyd, wartungsfrei
Innengewindeanschlussteile und
Überwurfmuttern Temperguss GTW, blau chromatiert
Überwurfmutter Temperguss GTW, blau chromatiert;
Dichtungsscheibe Stahl
3.10-40.105-80-DE | 2024-04-08
16 / 46
