Kieback&Peter MF100-SR-Z Betriebsanleitung Seite 17

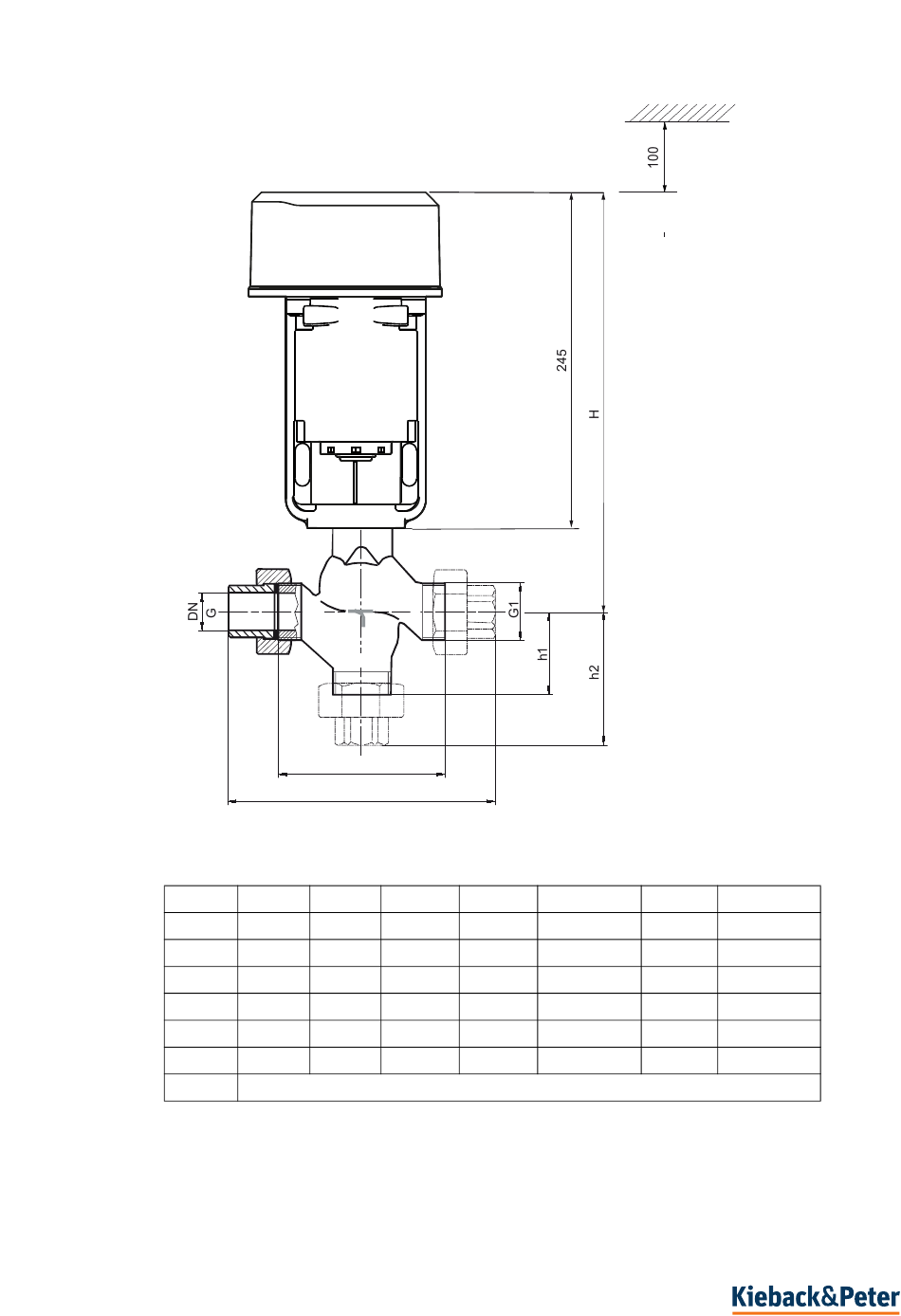

Abmessungen
Ausführung RB .. -BK (Durchgangsventil) mit Blindkappe am Tor B
DN
15
20
25
32
40
50
17 / 46
AB A
B
L1
L2
L1 L2 h1
62 114 40
75 127 41
80 138 45
120 184 55
130 198 60
150 222 65
Maße L1 bis H in mm, Anschlussgewinde G und G1 in Zoll
3.10-40.105-80-DE | 2024-04-08
h2 H
66 282
67 285
74 288
89 297
94 300
101 300
G G1
1/2 1
3/4 1 1/4
1 1 1/2
1 1/4 2
1 1/2 2 1/4
2 2 3/4
